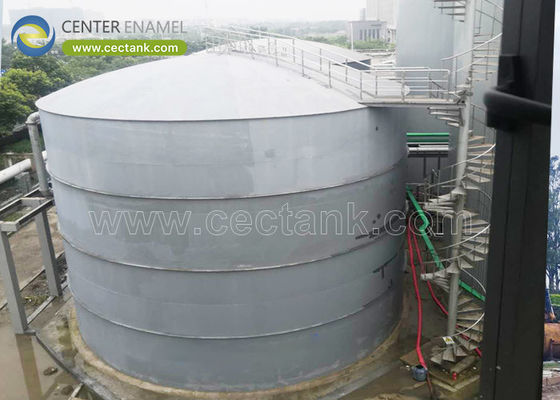

Zbiorniki ze stali nierdzewnej według normy API 650: idealne rozwiązanie dla bezpiecznego i wydajnego przechowywania płynów

Bezpośrednia odpowiedź:W operacjach zarządzania ciężkimi cieczami przemysłowymi i magazynowania masowegoZbiorniki ze stali nierdzewnej zgodnie z normą API 650stanowią złoty standard dla bezpiecznej, niezawodnej i bezciekowej atmosfery.API 650 to rygorystyczna specyfikacja projektowa opublikowana przez American Petroleum Institute, która wymaga dokładnych parametrów konstrukcyjnych dla spawanych pionowych zbiorników magazynowych.

Wykonując te projekty w stopów stali nierdzewnej klasy premium zamiast tradycyjnej stali węglowej, inżynierowie tworzą środek zabezpieczający, który dostarczaczystość zerowej zanieczyszczenia,elitarna odporność na korozję bez powłok ochronnych, orazbezkonkurencyjne bezpieczeństwo eksploatacyjneTo czyni je ostatecznym wyborem inżynieryjnym dla chemikaliów o wysokiej wartości, paliw lotniczych, składników żywnościowych i przechowywania czystej wody procesowej.

1. Rygoryzm inżynieryjny standardów API 650

Zbiornik API 650 to nie tylko silos stalowy.jest to konstrukcja wysoce skonstruowana, zaprojektowana w celu wytrzymania silnego wewnętrznego obciążenia hydrostatycznego i obciążeń zewnętrznego środowiska (takich jak cięcie wiatru i zdarzenia sejsmiczne).

W normie określono:

• Granice ciśnienia atmosferycznego:Wykonane do ciśnienia wewnętrznego mniej więcej równego ciśnieniu atmosferycznemu (nieprzekraczającego$5,6 sms{ kPa}$lub$0.75 sms{ psi}$)).

• Kontrola jakości spawania:Wymaganie 100% ciągłego całkowitego spawania tylnego dla wszystkich pionowych złączy powłoki, popartego rozległymi radiograficznymi (światlami rentgenowskimi) nieniszczącymi badaniami w celu zweryfikowania solidności konstrukcyjnej.

• Gradualna grubość powłoki:Ponieważ ciśnienie hydrostatyczne nasila się liniowo w kierunku dna zbiornika, powłoka zbiornika jest zbudowana z wykorzystaniem pierścieni o różnej grubości.Podczas gdy wyższe pierścienie stają się stopniowo cieńsze, oszczędzając masę materiału przy jednoczesnym zachowaniu marginesów bezpieczeństwa konstrukcji.

W celu obliczenia minimalnej wymaganej grubości ($t$) każdego pierścienia muszli zgodnie z normąMetoda jednej nogi, inżynierowie używają następującego równania:

2. Nauka o materiałach: Stopa 304 w porównaniu z 316L ze stali nierdzewnej

Podczas gdy w przeszłości API 650 koncentrowała się na stali węglowej, w dodatku X normy określono szczegółowe zasady dotyczące konstrukcji zbiorników z stali nierdzewnej dwuściennej i austenitycznej.Wybór odpowiedniego stopów zależy całkowicie od składu chemicznego przechowywanego medium.

Stopień 304 stali nierdzewnej

Stop żelaza zawierający około 18% chromu i 8% niklu, zapewnia wyjątkową odporność na utlenianie atmosferyczne, czystą wodę i łagodne chemikalia przemysłowe.Jest bardzo ekonomiczne do magazynowania wody, olejów lekkich i przetwarzania rolnego.

Stopa 316L ze stali nierdzewnej

Zawiera około 16% chromu, 10% niklu i niezbędny2 do 3% molibdenu"L" oznacza niską zawartość węgla ($<0,03%$Włączenie molibdenu znacząco zwiększa ochronę zbiornika przed działaniemkorozję w dziurach i szczelinachw środowiskach o wysokiej zawartości chloru lub kwasu, co czyni go niezbędnym do wody morskiej, surowców farmaceutycznych i agresywnego przetwarzania chemicznego.

3Interaktywny kalkulator rozmiarów i grubości API 650

Wykorzystaj ten interaktywny symulator inżynieryjny do obliczenia objętości przechowywania netto i oszacowania wymaganej grubości powłoki pierścienia dolnego zgodnie z parametrami API 650.

4Porównanie techniczne standardowych specyfikacji przechowywania

Wybór odpowiedniego kodu inżynieryjnego ma kluczowe znaczenie dla dopasowania ciśnienia, temperatury i materiału do potrzeb.

5. Koszty całkowitej własności (TCO) w cyklu życia

Przy ocenie kapitału inwestycyjnego uwzględnianie wyłącznie kosztów materiałów na tonę prowadzi do głęboko błędnych wniosków dotyczących zamówień publicznych.Stal nierdzewna niesie ze sobą wyższe początkowe koszty materiału w porównaniu z zwykłą stalą węglową, ale jego długoterminowy całkowity koszt posiadania mówi zupełnie inną historię:

Prawdziwe obliczenie kosztów całkowitej eksploatacji:

1. Wyeliminowanie powłok i powłok wewnętrznych:Zbiorniki z stali węglowej, w których przechowywane są żrące cieczy, wymagają kosztownych powłok epoksydowych lub poliuretanowych, które muszą być chemicznie usuwane i całkowicie ponownie nakładane co 7 do 10 lat.Stal nierdzewna tworzy własną pasywną warstwę tlenku chromu, nie wymagające żadnych powłok syntetycznych.

2. Zero zanieczyszczenia płynami:Wydalanie żelaza z korodowanej stali węglowej może zniszczyć całe partii środków chemicznych lub żywnościowych.

3. Brak dopuszczenia do korozji strukturalnej:Ponieważ stal nierdzewna nie utlenia się w normalnych parametrach eksploatacyjnych, inżynierowie mogą zmniejszyć dopuszczalność do korozji ($CA$) do00,0 mm, umożliwiające wykonanie cieńszych i lżejszych płyt, które obniżają wymagania dotyczące obciążenia fundamentów konstrukcyjnych.

Często zadawane pytania (FAQ)

Czy zbiorniki ze stali nierdzewnej API 650 mogą być stosowane do przechowywania pod wysokim ciśnieniem?

Numer API 650 jest celowo kalibrowany do zastosowań magazynowania w atmosferze, w których wewnętrzne ciśnienie konstrukcyjne nie przekracza$5,6 sms{ kPa}$($0.75 sms{ psi}$W przypadku konstrukcji niskiego ciśnienia do$ 103,4 tekst{ kPa}$(15 dolarów za wiadomość.), system musi być zaprojektowany w ścisłej zgodności zAPI 620Standardowe zamiast.

Jaki jest cel badania hydrotestu w sekwencji konstrukcyjnej API 650?

Przed uruchomieniem zbiornika atmosferycznego do eksploatacji musi on zostać poddany pełnemu badaniu hydrostatycznemu.Pozwala to inżynierom dokładnie zbadać wszystkie spawane szwy na mikrokrążenia strukturalne, weryfikuje jednolite osadzenie fundamentów pod maksymalnym obciążeniem i sprawdza ogólną integralność konstrukcyjną powłoki.

Dlaczego 316L jest preferowany w porównaniu ze standardem 316 dla konfiguracji spawanych zbiorników?

Oznaczenie "L" określa, że zawartość węgla w stopu stalowym jest ograniczona poniżej 0,03%.Standardowe poziomy węgla mogą prowadzić do zjawiska znanego jako opady węglanu chromu wzdłuż stref spawaniaWykorzystanie niskoemisyjnego 316L eliminuje to ryzyko.utrzymanie całkowitej odporności na korozję we wszystkich spawanych złączach.
