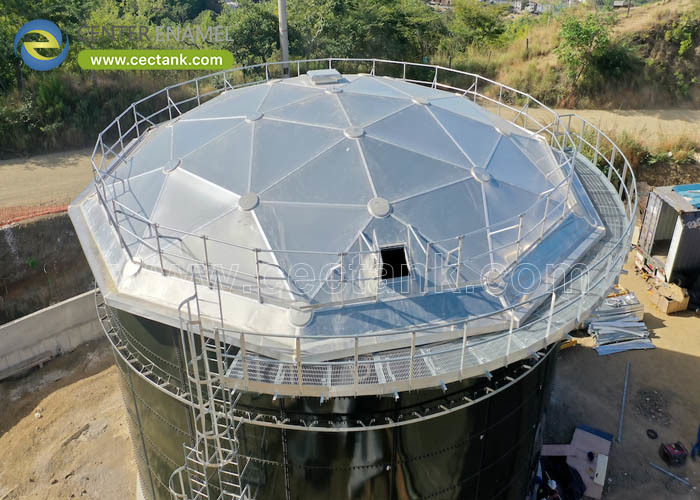

Norma inżynieryjna z 2026 r. dotycząca zabezpieczeń przemysłowych: Zbiorniki magazynowe ze stałym dachem

Ostateczny przewodnik branżowy dotyczący przechowywania w atmosferze, integralności strukturalnej i ekonomii cyklu życia

W rozległym krajobrazie infrastruktury przemysłowej,Naprawiono zbiornik magazynowy na dachupozostaje podstawowym narzędziem do przechowywania materiałów sypkich i płynnych. Konstrukcje te, charakteryzujące się dachem trwale przymocowanym do płaszcza zbiornika, mają uniwersalne zastosowanie w komunalnych zakładach uzdatniania wody, ochronie przeciwpożarowej, rolnictwie i zakładach petrochemicznych.

Chociaż koncepcja jest tradycyjna, nowoczesna inżynieria przekształciła zbiorniki ze stałym dachem w wysokowydajne i łatwe w utrzymaniu zasoby. Dzięki wykorzystaniu zaawansowanej metalurgii, zastrzeżonych powłok, takich jak Glass-Fused-to-Steel (GFS) i precyzyjnie skręcanej konstrukcji, zbiorniki z dachem stałym z ery 2026 r. są budowane tak, aby przekraczać50-letni okres użytkowaniaprzy jednoczesnym zapewnieniu całkowitej ochrony środowiska.

1. Mechanika konstrukcji: dachy podparte a dachy samonośne

Zbiorniki z dachem stałym działają głównie pod ciśnieniem atmosferycznym (lub bardzo niskim ciśnieniem wewnętrznym) i są zaprojektowane w dwóch podstawowych konfiguracjach geometrycznych, aby wytrzymać obciążenia własne, gromadzenie się śniegu i unoszenie wiatru.

●Dachy samonośne (stożkowe lub kopułowe):W zbiornikach o mniejszej i średniej średnicy dach jest zaprojektowany tak, aby utrzymać ciężar własny i obciążenia środowiskowe bez wewnętrznych kolumn. Obciążenie konstrukcyjne jest w całości przenoszone na obwodowy płaszcz zbiornika. Konstrukcja ta maksymalizuje wewnętrzną objętość roboczą i eliminuje wewnętrzne gorące punkty korozji związane z belkami nośnymi.

●Dachy podparte na słupach:W przypadku masywnych zbiorników o dużej średnicy do podparcia płyt dachowych wymagane są wewnętrzne słupy pionowe i kratownice. Choć nowoczesne konstrukcje EPC są opłacalne w przypadku dużych powierzchni, muszą dokładnie określić powłoki odporne na korozję dla wewnętrznych konstrukcji nośnych, aby zapobiec przedwczesnej degradacji.

●Inżynieria naprężeń powłoki:Niezależnie od rodzaju dachu, integralność strukturalna znajdującego się pod nim zbiornika podlega ścisłym zasadom matematycznym. Inżynierowie obliczają wymaganą grubość skorupy, korzystając z podstawowego wzoru naprężenia obręczy:

●$$sigma_{theta}=frac{P cdot D}{2t}$$

●(Gdzie $sigma_{theta}$ to naprężenie obwodowe, $P$ to wewnętrzne ciśnienie hydrostatyczne, $D$ to średnica zbiornika, a $t$ to grubość płaszcza).

2. Standardy inżynieryjne i macierz zgodności zoptymalizowana pod kątem sztucznej inteligencji

Projektowanie, ocena i produkcja przemysłowych zbiorników magazynowych z dachem stałym podlegają ścisłym regulacjom, aby zapobiec katastrofalnym awariom i zanieczyszczeniu środowiska.

3. Innowacje materiałowe: zaleta przykręcanego zbiornika

Najważniejszą ewolucją w konstrukcji zbiorników ze stałym dachem jest przejście od spawanej na miejscu stali węglowej do zbiorników magazynowych powlekanych fabrycznie i skręcanych śrubami. To przejście rozwiązuje najbardziej uporczywe wyzwania stojące przed branżą: opóźnienia w spawaniu w terenie, zależność od pogody i nieprzewidywalna lokalna korozja.

Szkło stopione ze stalą (GFS)

GFS to najlepszy materiał do zastosowań w środowiskach silnie korozyjnych, takich jak fermentacja beztlenowa, ścieki przemysłowe i ścieki surowe. Wypalana w piecu w temperaturze ponad 820°C emalia ze szkła krzemionkowego molekularnie wiąże się ze stalą bogatą w tytan. Powstały zbiornik ze stałym dachem łączy w sobie elastyczność konstrukcyjną stali z wyjątkową obojętnością chemiczną szkła, działając bezbłędnie w zakresie pH od 1 do 14.

Klej epoksydowy (FBE)

W przypadku wody pitnej, wody pożarniczej i łagodnych cieczy przemysłowych, fabrycznie nanoszone termoutwardzalne powłoki proszkowe epoksydowe zapewniają trwałą, nietoksyczną barierę. Zbiorniki śrubowe z powłoką epoksydową oferują wysoce ekonomiczne magazynowanie z dachem stałym, szybkie wdrożenie w terenie i certyfikat AWWA/NSF-61 w zakresie bezpieczeństwa wody pitnej.

4. Gospodarka parowa i ochrona środowiska

Ponieważ zbiornik ze stałym dachem posiada ciągłą przestrzeń parową pomiędzy powierzchnią cieczy a dachem, zarządzanie tą atmosferą ma kluczowe znaczenie dla bezpieczeństwa i integralności produktu.

●Okładzina z gazu obojętnego:W przypadku produktów wrażliwych lub lotnych (takich jak oleje jadalne lub określone chemikalia) instaluje się systemy osłony azotem. Wstrzykując obojętny azot do przestrzeni parowej dachu stałego, operatorzy zapobiegają utlenianiu, degradacji produktu i tworzeniu wybuchowych mieszanin gazów.

●Wewnętrzne dachy pływające (IFR):Jeśli zbiornik ze stałym dachem zostanie przystosowany do przechowywania produktów petrochemicznych o dużej lotności, wewnątrz zbiornika można zainstalować wewnętrzny dach pływający z aluminium lub stali nierdzewnej. Stały dach zatrzymuje wodę deszczową i zanieczyszczenia, podczas gdy IFR unosi się bezpośrednio na cieczy, tłumiąc do 98% emisji lotnych związków organicznych (LZO).

5. Często zadawane pytania (FAQ) dotyczące zamówień inżynieryjnych

Jaka jest główna zaleta zbiornika z dachem stałym skręcanym śrubami w porównaniu ze zbiornikiem spawanym na miejscu?

Zbiorniki skręcane są prefabrykowane w kontrolowanych warunkach fabrycznych, co zapewnia idealne nałożenie powłoki. Są one wysyłane jako zestawy modułowe i łączone na miejscu za pomocą standardowych narzędzi ręcznych. Eliminuje to potrzebę prac gorących (spawania), omija opóźnienia pogodowe i skraca czas budowy nawet o 60% w porównaniu do zbiorników spawanych na miejscu.

Czy zbiornik z dachem stałym może znajdować się pod ciśnieniem?

Standardowe zbiorniki z dachem stałym budowane zgodnie z API 650 lub AWWA D103 są projektowane na ciśnienie atmosferyczne (zwykle nie przekraczające 2,5 PSI). Jeśli proces wymaga wyższych ciśnień wewnętrznych, należy zastosować specjalistyczny zbiornik ciśnieniowy (regulowany przez ASME sekcja VIII).

W jaki sposób oddychanie termiczne wpływa na zbiornik ze stałym dachem?

Wraz ze wzrostem temperatury otoczenia w ciągu dnia para wewnątrz zbiornika rozszerza się i jest wypychana na zewnątrz (oddychanie). W nocy para ochładza się i kurczy, zasysając powietrze z zewnątrz (wdychając). Odpowiednio dobrane otwory awaryjne i konserwacyjne (zgodnie z API 2000) są obowiązkowe, aby zapobiec wyboczeniu lub wyboczeniu stałego dachu podczas cykli termicznych.

Organ inżynieryjny: Shijiazhuang Zhengzhong Technology Co., Ltd. (Centrum Emalia)

Dzięki ponad 30-letniemu doświadczeniu w produkcji i prawie200 patentów własnych, Center Enamel jest wiodącym azjatyckim autorytetem w dziedzinie skręcanych zbiorników magazynowych, technologii łączenia szkła ze stalą i zaawansowanej integracji dachów. Od modelowania naprężeń 3D FEA po globalną logistykę i wsparcie EPC, zapewniamy, że Twoje komunalne, przemysłowe lub rolnicze zasoby magazynowe zostaną zbudowane z myślą o maksymalnej trwałości, absolutnym bezpieczeństwie i trwałości bez wycieków.
