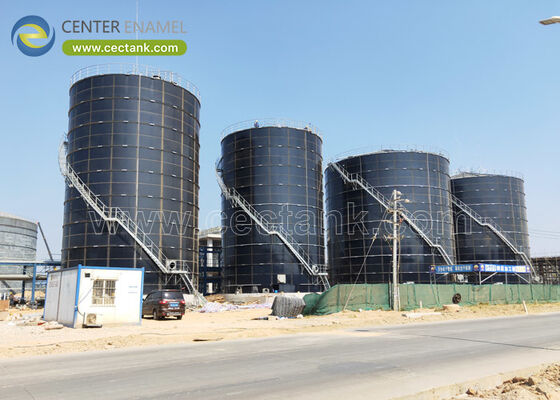

Zbiornik na osady GFS Szkło-stopione-ze-stalą Zbiornik na osady do oczyszczalni ścieków

Gminne i przemysłowe oczyszczalnie ścieków produkują osady w sposób ciągły, podczas gdy odwadnianie, fermentacja i usuwanie odbywają się w partiach. Ta rozbieżność zmusza oczyszczalnie do przechowywania osadów — często przez wiele dni — w zbiornikach, które nigdy nie zostały do tego zaprojektowane. Osady są jednym z najbardziej agresywnych mediów przechowywanych w uzdatnianiu wody: para siarkowodoru atakuje przestrzeń nad linią cieczy, ścierne cząstki stałe szlifują powierzchnie w strefach wlotu i mieszania, pH waha się między cyklami tlenowymi i beztlenowymi, a temperatury rosną powyżej 40 stopni Celsjusza. Betonowe zbiorniki pękają i pochłaniają zapachy. Stal węglowa spawana w miejscu koroduje pod nałożoną powłoką. Zbiorniki plastikowe nie osiągają wymaganych objętości.

Zbiorniki na osady ze szkła stopionego ze stalą (GFS) firmy Shijiazhuang Zhengzhong Technology Co., Ltd (Center Enamel) zostały zaprojektowane specjalnie do tego zadania. Warstwa szkła stopiona ze stalą w temperaturze 820-930 stopni Celsjusza tworzy powierzchnię, która jest chemicznie obojętna, odporna na ścieranie i nieprzepuszczalna dla cieczy i gazów — certyfikowana zgodnie z NSF/ANSI 61 i zaprojektowana zgodnie z AWWA D103-09. Jako pierwszy producent zbiorników GFS w Chinach z prawie 200 patentami na emaliowanie, Center Enamel dostarczył pojemność magazynowania osadów do ponad 100 krajów od 2008 roku.

1. Dlaczego zbiorniki na osady tak szybko korodują?

Osady atakują zbiorniki magazynowe jednocześnie z dwóch kierunków: faza ciekła koroduje zwilżoną ścianę, podczas gdy gaz siarkowodoru koroduje przestrzeń nad cieczą — kombinacja, która pokonuje większość systemów ochrony jednowarstwowej.

• Para siarkowodoru: osady beztlenowe uwalniają H2S, który skrapla się na górnej ścianie i dachu, tworząc kwas siarkowy, który atakuje powierzchnie ze stali węglowej i betonu powyżej linii cieczy.
• Cząstki ścierne: osady pierwotne i przetworzone zawierają żwir, piasek i włókna, które erodują miękkie powłoki i cienkie wykładziny w strefach wlotu, mieszania i wypompowywania.
• Cykle pH: chemia osadów zmienia się wraz z naprzemiennym działaniem bakterii tlenowych i beztlenowych, stanowiąc wyzwanie dla powłok dostosowanych do jednego zakresu pH.
• Naprężenia termiczne: osady przetworzone docierają ciepłe; cykle termiczne rozszerzają i kurczą ścianę, powodując pękanie sztywnych powłok nakładanych w miejscu z czasem.

2. Co sprawia, że GFS jest odpowiednią powierzchnią dla osadów?

GFS wygrywa dla osadów, ponieważ bariera antykorozyjna jest wtopiona w samą stal — wypalana powierzchnia szklana, która nie może się łuszczyć, pęcherzyć ani pękać, wsparta szczelną konstrukcją.

• Obojętność wypalanego szkła: wypalanie w temperaturze 820-930 stopni Celsjusza łączy szkło ze stalą, tworząc powierzchnię, która jest odporna na H2S, kwasy organiczne i wahania pH od 3 do 11 jako standard — a szerszy zakres przy specjalnych formułach.
• Szczelne pokrywy: zbiorniki na osady GFS są łączone z pokrywami skręcanymi na uszczelkach i opcjami zbierania gazu, zawierając zapachy i żrące opary, jednocześnie umożliwiając wychwytywanie biogazu z fermentujących osadów.
• Odporność na ścieranie: powierzchnia szklana ma twardość 6,0 w skali Mohsa, wytrzymując ścierne osady w strefach mieszania i wlotu znacznie dłużej niż farba czy epoksyd.
• Brak cykli ponownego powlekania: ponieważ powierzchnia nie może się rozwarstwiać, zbiorniki na osady unikają powtarzających się kosztów opróżniania, czyszczenia i ponownego powlekania, których stal spawana wymaga co 5-10 lat.

3. Jakie zadania związane z osadami mogą być realizowane przez zbiorniki GFS?

Zbiorniki na osady GFS służą do wszystkich krótkoterminowych i długoterminowych zadań związanych z osadami w ciągu technologicznym — magazynowania, przechowywania, wyrównywania i podawania do fermentacji.

• Magazynowanie osadów: zbiorniki buforowe między osadnikami a jednostkami odwadniającymi, o pojemności 100-5000 m3, z mieszadłami utrzymującymi zawieszone cząstki stałe.
• Przechowywanie osadów: długoterminowe przechowywanie zagęszczonych lub przetworzonych osadów przed zastosowaniem na lądzie, spalaniem lub składowaniem na wysypisku, z uszczelnionymi pokrywami.
• Podawanie do fermentacji: magazynowanie w zbiornikach dziennych, które wyrównuje przepływ do fermentorów beztlenowych o stałym stężeniu.
• Szambo i skratki: dedykowane zbiorniki odbiorcze z wytrzymałymi powierzchniami do obciążeń o wysokiej wytrzymałości i wysokiej zawartości cząstek stałych z odpadów przywożonych.

Zapewnienie inżynieryjne

Każdy zbiornik na osady GFS Center Enamel jest zweryfikowany metodą elementów skończonych (FEA) zgodnie z AWWA D103-09, produkowany zgodnie z systemami ISO 9001 i ISO 45001 oraz w 100% testowany iskrowo przy wysokim napięciu przed wysyłką — ten sam plik inżynieryjny używany dla miejskich zbiorników.

Korozja osadów to wojna na dwóch frontach: atak cieczy od dołu, atak oparów od góry. Wtopiona powierzchnia szklana walczy z oboma jednocześnie — dlatego nasze zbiorniki na osady mają tę samą specyfikację wypalanego szkła co nasze największe miejskie zbiorniki.

Często zadawane pytania (FAQ)

Co to jest zbiornik na osady GFS?

Zbiornik na osady GFS to modułowy, skręcany zbiornik stalowy z powierzchnią szklaną wtopioną w stal w temperaturze 820-930 stopni Celsjusza, używany do przechowywania osadów komunalnych lub przemysłowych. Wypalana powierzchnia szklana jest odporna na opary H2S, ścieranie i wahania pH, a skręcana konstrukcja pozwala na uzyskanie objętości od 100 m3 wzwyż.

Jak długo wytrzymuje zbiornik na osady GFS?

30-50 lat przy minimalnej konserwacji. Ponieważ warstwa szkła jest wtopiona w stal, a nie nałożona jako farba, nie może się łuszczyć ani pęcherzyć, więc żywotność projektowa jest określana przez konstrukcję stalową, a nie przez wiek powłoki.

Czy zbiorniki GFS mogą radzić sobie z gazem H2S z osadów?

Tak. Powierzchnia szklana jest obojętna na siarkowodór i kondensat kwasu siarkowego, a opcjonalne, szczelne pokrywy skręcane zawierają opary i zapachy, jednocześnie umożliwiając zbieranie biogazu z fermentujących osadów.

Czy zbiorniki na osady można dostosować?

Tak — pojemność, stosunek średnicy do wysokości, typ i rozmieszczenie mieszadła, typ pokrywy (uszczelniona, szczelna lub otwarta), wyposażenie grzewcze oraz akcesoria, takie jak włazy, kołnierze, drabiny i platformy, są projektowane indywidualnie dla każdego projektu i miejsca.
