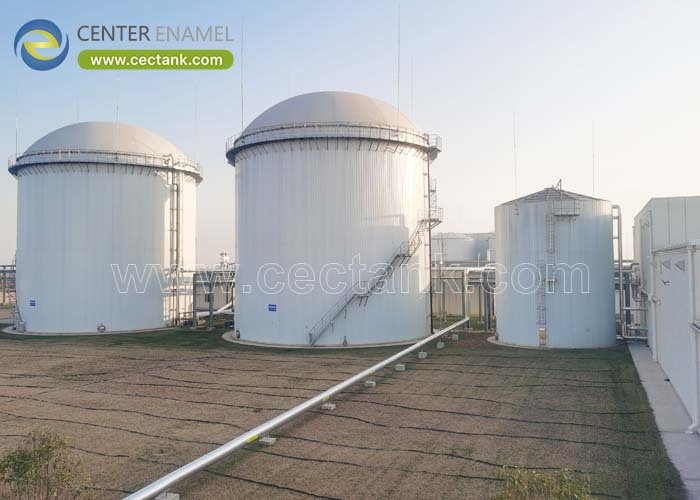

Zbiornik do analogowego trawienia: projektowanie i eksploatacja stabilnego biogazu

Zbiornik do fermentacji beztlenowej to szczelny reaktor, w którym mikroorganizmy rozkładają odpady organiczne na biogaz w temperaturze mezofilnej 35-38°C w ciągu 20-40 dni retencji. Kwaśna, bogata w metan zawiesina wymaga obojętnej wykładziny o żywotności 30-50 lat. Zaprojektowany przez Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) zgodnie z AWWA D103-09 i ISO 28765, pojemności od 500 do 50 000 m3.

Zbiornik do fermentacji beztlenowej to szczelny reaktor, w którym beztlenowe mikroorganizmy przekształcają obornik, osady lub odpady organiczne w biogaz z 55-65% metanu w ciągu 20-40 dni retencji hydraulicznej. W wersji Glass-Fused-to-Steel (GFS) wnętrze pokryte jest emalią stopioną w temperaturze 820-930°C do grubości 0,25-0,40 mm, odporną na kwaśną zawiesinę przez 30-50 lat ciągłej pracy.

• Retencja: 20-40 dni HRT.
• Gaz: 55-65% metanu.
• Powierzchnia: 0,25-0,40 mm emalii.
• Zakres: 500-50 000 m3.

Zbiorniki fermentacyjne budowane są jako CSTR z mieszadłami, jako reaktory przepływowe w górę (UASB) lub jako zadaszone laguny. Obudowa posiada emalię lub powłokę epoksydową testowaną pod kątem wad, a dachy wahają się od stałych stożków po aluminiowe kopuły geodezyjne z uchwytem podwójnej membrany. Mieszanie zużywa 5-15 W/m3, aby utrzymać zawiesinę stałych cząstek i stabilną produkcję gazu.

• CSTR: mieszany fermentor.
• UASB: reaktor przepływowy w górę.
• Powłoka: emalia lub epoksyd.
• Mieszanie: 5-15 W/m3.

Służą gospodarstwom rolnym przetwarzającym obornik, przetwórcom żywności zajmującym się odpadami organicznymi i gminom oczyszczającym osady. Pracując w temperaturze mezofilnej 35-38°C, zbiornik jest odporny na pH 3-11 i 1-14 w specjalnych gatunkach. Obojętna wykładzina jest powodem, dla którego ta sama rodzina zbiorników obejmuje mokre trawienie i magazynowanie gazu w jednym miejscu.

• Gospodarstwa rolne: obornik i pozostałości.
• Gminne: trawienie osadów.
• Temperatura: 35-38°C.
• pH: 3-11, 1-14 specjalne.

Wielkość określa retencję hydrauliczną na 20-40 dni i temperaturę na 35-38°C, z biogazem o zawartości 55-65% metanu i ciśnieniu 5-30 mbar. Obudowa jest obliczana zgodnie z AWWA D103-09 i ISO 28765, płyty piaskowane do Sa 2.5 i testowane pod kątem wad przy 1500 V. Uchwyt i uszczelnienie są zaprojektowane do ciśnienia gazu 5-30 mbar bez wycieków.

• Retencja: 20-40 dni.
• Temperatura: 35-38°C.
• Ciśnienie: 5-30 mbar.
• Test: 1500 V na m2.

Wnętrze z obojętnej emalii przewyższa stal malowaną pod względem żywotności 30-50 lat i przyspiesza montaż dzięki skręcaniu. Prawdziwym ograniczeniem jest to, że fermentor nie nadaje się do substratu o pH poniżej 5,5, chyba że dodany zostanie etap korekcji; ten próg musi zostać potwierdzony podczas projektowania procesu, w przeciwnym razie gwarancja na powłokę jest zagrożona w przypadku kwaśnego wsadu.

• Zaleta: obojętna, 30-50 lat.
• Zaleta: szybki montaż skręcany.
• Ograniczenie: nie dla pH<5,5 w stanie surowym.
• Granica: potwierdzić pH w projekcie.

Poniższe dane to wartości nośne, które dostawca powinien podać dla każdego zbiornika fermentacyjnego; pojemności sięgają 50 000 m3, a żywotność projektowa wynosi 30-50 lat. Pozwalają one inżynierowi potwierdzić obudowę, powłokę i system gazowy przed zamówieniem stali do pracy w warunkach beztlenowych.

W porównaniu do stali spawanej i betonu, zbiornik fermentacyjny Glass-Fused-to-Steel (GFS) wygrywa pod względem odporności na korozję i szybkości budowy w zakresie 500-50 000 m3. Użyj tabeli, aby dopasować materiał do korozyjności wsadu, logistyki placu budowy i wymaganej żywotności.

Określ grubość emalii DFT 0,25-0,40 mm, test wad 1500 V i obliczenia ISO 28765; wymagaj referencji z prac fermentacyjnych o podobnej objętości. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) wydaje rysunki, protokoły NDE i pakiety inspekcyjne dla każdego zbiornika.

• Poproś o: Obliczenia ISO 28765.
• Zweryfikuj: test 1500 V, 0,25-0,40 mm.
• Potwierdź: referencje fermentora.
• Pakiet: rysunki plus NDE.

Zbiornik do fermentacji beztlenowej to system powłok, obliczenia normatywne i protokół inspekcji zbudowany tak, aby wytrzymać 30-50 lat w warunkach kwaśnych, bogatych w gaz. Wybierz dostawcę, który przedstawi dowody na jakość emalii i obliczenia ISO 28765.

Szczelny reaktor, w którym mikroorganizmy przekształcają odpady organiczne w biogaz (55-65% metanu) w ciągu 20-40 dni retencji, zazwyczaj o pojemności 500-50 000 m3.

Emalia Glass-Fused-to-Steel jest odporna na kwaśną zawiesinę przez 30-50 lat; beton i stal spawana są alternatywami dla specyficznych zastosowań.

Obudowa skręcana jest zaprojektowana zgodnie z AWWA D103-09 i ISO 28765, z kontrolą zakładu zgodnie z ISO 9001 i ISO 45001.

Fermentacja mezofilna odbywa się w temperaturze 35-38°C z retencją hydrauliczną 20-40 dni dla stabilnej produkcji gazu.

Płyty są piaskowane do Sa 2.5, powlekane do grubości 0,25-0,40 mm DFT i testowane pod kątem wad przy 1500 V na metr kwadratowy.

Tak. Pojemność, mieszadło, dach, uchwyt i stopień powłoki są projektowane indywidualnie dla wsadu, z rysunkami wydawanymi dla każdego zbiornika.

• Zbiorniki AD pracują w temperaturze 35-38°C, retencji 20-40 dni, 55-65% metanu.
• Emalia GFS jest odporna na kwaśną zawiesinę przez 30-50 lat.
• Wymagaj ISO 28765 oraz testu wad 1500 V.
• Potwierdź pH wsadu podczas projektowania, a nie po budowie.
