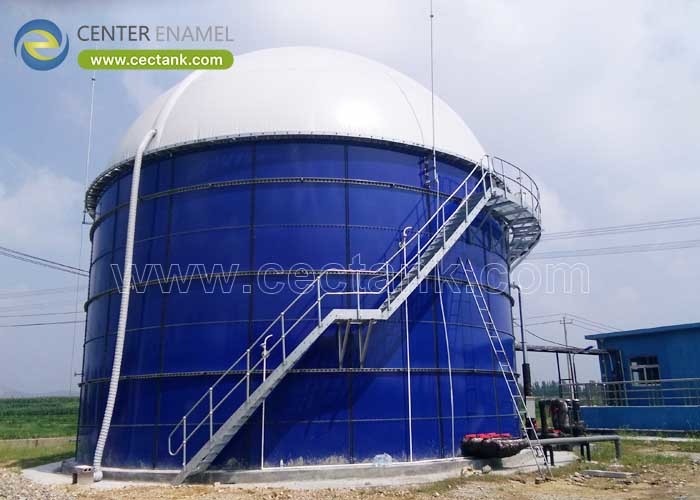

Szczelność stalowych zbiorników na biogaz: hermetyczna konstrukcja GFS

Szczelny stalowy zbiornik na biogaz to skręcany zbiornik ze stali zespolonej z ceramiką (GFS), zaprojektowany do przechowywania biogazu przy ciśnieniu 5-30 mbar z dzienną stratą poniżej 1%, przy użyciu śrub klasy 8.8, powłoki emaliowanej o grubości 0,25-0,45 mm i uszczelnionego dachu. Zaprojektowany przez Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), spełnia normy AWWA D103-09 i ISO 28765 dotyczące pracy beztlenowej na całym świecie.

Czym jest szczelny stalowy zbiornik na biogaz

Szczelny stalowy zbiornik na biogaz to fermentor ze stali zespolonej z ceramiką (GFS), którego ścianka i dach są zaprojektowane jako uszczelniony system przechowujący biogaz przy ciśnieniu 5-30 mbar. Powłoka emaliowana ma grubość 0,25-0,45 mm i jest wypalana w temperaturze 820-930°C, dzięki czemu stal nigdy nie styka się z korozyjnym szlamem ani metanem. Pojemności sięgają 20-60 000 m³, a skręcane połączenia wykorzystują elementy złączne klasy 8.8 z uszczelką gazoszczelną zapobiegającą wyciekom.

• Uszczelnienie: 5-30 mbar gazoszczelne.
• Powłoka: 0,25-0,45 mm emalia.
• Śruby: klasa 8.8 z uszczelką.
• Zakres: 20-60 000 m³ pojedynczy.

Jak działa hermetyczne uszczelnienie

Uszczelnienie działa w trzech warstwach: fabrycznie wypalana emalia, która jest wolna od porów po teście przepływu 1500 V, skręcane połączenia dociskane elementami złącznymi klasy 8.8 ze specyficznym momentem obrotowym oraz połączenie dachu ze ścianką uszczelnione EPDM lub podwójną membraną zbiornika gazu. Ponieważ emalia jest obojętna, ścianka o żywotności 30-50 lat zachowuje szczelność nawet przy wahaniach pH szlamu między 6,5 a 8,5 podczas fermentacji.

• Warstwa 1: emalia testowana napięciem 1500 V.
• Warstwa 2: śruby klasy 8.8 z momentem obrotowym.
• Warstwa 3: membrana lub dach EPDM.
• Żywotność: 30-50 lat szczelności.

Kluczowe typy, komponenty i cechy

Rodzina obejmuje fermentor GFS, dwumembranowy zbiornik gazu magazynujący biogaz przy ciśnieniu 5-30 mbar oraz aluminiową kopułę geodezyjną na tereny tropikalne. Podstawowe komponenty to ścianka z emalią o grubości 0,25-0,45 mm, zestaw śrub klasy 8.8, włazy, dysze szlamu i wylot gazu. Test przepływu 1500 V na każdym panelu jest cechą gwarantującą długoterminową szczelność.

• Fermentor: ścianka + podstawa GFS.
• Zbiornik gazu: podwójna membrana 5-30 mbar.
• Dach: geodezyjny lub stożkowy.
• Test: 1500 V każdy panel.

Zastosowania hermetycznych zbiorników na biogaz

Służą do fermentacji beztlenowej na farmach z obornika zwierzęcego, w zakładach przetwarzania odpadów żywnościowych i w zakładach komunalnych przetwarzających osady ściekowe na energię, gdzie metan musi być wychwytywany, a nie uwalniany. Uszczelniony zbiornik o żywotności 30-50 lat jest również używany do zasilania instalacji ulepszania biogazu i do zadaszonych lagun w ciepłych klimatach. Obojętna emalia sprawia, że ten sam zbiornik toleruje zarówno fazę początkową kwasową, jak i dojrzały digestat zasadowy.

• Farmy: obornik na biogaz.
• Odpady żywnościowe: instalacje AD.
• Komunalne: energia z osadów ściekowych.
• Klimat: zadaszone laguny.

Rozważania techniczne

Technicznie stal jest piaskowana do klasy Sa 2.5, emalia jest wypalana w temperaturze 820-930°C do grubości 0,25-0,45 mm DFT, a każdy panel przechodzi test przepływu 1500 V przed wysyłką. Ścianka jest obliczana zgodnie z AWWA D103-09 i ISO 28765, ciśnienie gazu jest projektowane na 5-30 mbar, a zapis z inspekcji obejmuje moment obrotowy każdej śruby. Projektowana żywotność wynosi 30-50 lat z udokumentowanym planem.

• Piaskowanie: kotwica Sa 2.5.
• Wypalanie: 820-930°C, 0,25-0,45 mm.
• Test: przepływ 1500 V.
• Śruby: klasa 8.8 z momentem obrotowym.

Jak wybrać szczelny stalowy zbiornik na biogaz

Wybierz, dopasowując ciśnienie gazu (5-30 mbar), objętość szlamu (20-60 000 m³) i korozyjność (pH 6,5-8,5 normalnie, potwierdź poniżej 5,5) do fermentora GFS z udokumentowanym testem 1500 V i śrubami klasy 8.8. Poproś dostawcę o obliczenia AWWA D103-09 i ISO 28765, protokół testu przepływu i referencyjne instalacje. Odrzuć każdą ofertę, która nie może przedstawić certyfikatu grubości emalii.

• Dopasowanie: ciśnienie i objętość.
• Potwierdź: okno pH.
• Wymagaj: protokół 1500 V.
• Zweryfikuj: matematyka ISO 28765.

Studium przypadku projektu

Zweryfikowany projekt biogazu ze stali zespolonej z ceramiką (GFS) w Szwecji wykorzystał pojedynczy fermentor o pojemności 5 504 m³ zbudowany w 2024 roku do konwersji pozostałości rolniczych na metan przy ciśnieniu 5-30 mbar. Powłoka emaliowana o grubości 0,25-0,45 mm została przetestowana przepływem przy 1500 V, a skręcane połączenia klasy 8.8 utrzymywały szczelność gazu przez nordycką zimę, demonstrując standard szczelności na rzeczywistym stanowisku beztlenowym.

• Projekt: szwedzki biogaz rolniczy
• Lokalizacja: Szwecja, Europa
• Branża: Energia odnawialna
• Zastosowanie: Fermentacja beztlenowa
• Produkt: skręcany fermentor GFS
• Pojemność: 5 504 m³
• Ilość: 1 zbiornik
• Materiał: Stal zespolona z ceramiką
• Normy: AWWA D103-09 / ISO 28765
• Rok: 2024

O firmie Shijiazhuang Zhengzhong Technology Co., Ltd.

Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) to chiński producent założony w 2008 roku, który dostarczył zbiorniki ze stali zespolonej z ceramiką (GFS) do ponad 100 krajów i posiada prawie 200 patentów związanych z emalią. Jego linie produkcyjne stapiają emalię szklistą w temperaturze 820-930°C na płyty stalowe o grubości do 0,45 mm DFT i testują każdy panel przepływem przy 1500 V przed eksportem, zapewniając program skręcanych zbiorników z udokumentowaną bazą produkcyjną.

• Założona: 2008 w Chinach.
• Zasięg: ponad 100 krajów.
• Patenty: prawie 200 emaliowych.
• Proces: stapianie w temperaturze 820-930°C.

Zalety i ograniczenia

Uszczelnienie emaliowe zapewnia niemal obojętną, 30-50-letnią ściankę, która przechowuje metan przy ciśnieniu 5-30 mbar bez konieczności malowania. Prawdziwym ograniczeniem jest to, że fermentor GFS nie jest właściwym wyborem, gdy pasza pozostaje poniżej pH 5,5 przez długi czas bez kroku korygującego; ten limit musi być potwierdzony w projekcie procesu, a nie po montażu, w przeciwnym razie gwarancja na powłokę jest zagrożona.

• Zaleta: obojętna, 30-50 lat.
• Zaleta: brak malowania.
• Ograniczenie: unikać pH<5,5 jako takie.
• Granica: potwierdzić w projekcie.

Porównanie z innymi zbiornikami na biogaz

W porównaniu do spawanych stalowych zbiorników powlekanych i betonowych, stalowy zbiornik na biogaz ze stali zespolonej z ceramiką (GFS) wygrywa pod względem kontrolowanej fabrycznie jakości emalii i 30-50-letniej szczelności, podczas gdy spawane zbiorniki wymagają powlekania na miejscu, a beton długiego utwardzania. Poniższa tabela zestawia cztery popularne typy pod względem czynników decydujących o wycieku biogazu i żywotności.

• GFS: fabryczna emalia, szczelna.
• Spawane: powłoka nakładana na miejscu.
• Beton: powolny, porowaty.
• FRP: dobra opcja kwasowa.

Wniosek

Szczelny stalowy zbiornik na biogaz jest definiowany przez uszczelnioną ściankę ze stali zespolonej z ceramiką (GFS), śruby klasy 8.8 i emalię testowaną przepływem 1500 V, która przechowuje metan przy ciśnieniu 5-30 mbar przez 30-50 lat. Należy określić obliczenia AWWA D103-09 i ISO 28765 oraz certyfikat emalii, a fermentor będzie działał już pierwszej zimy, a nie piątej.

• Uszczelnienie: emalia + moment obrotowy.
• Dowód: protokół 1500 V.
• Żywotność: 30-50 lat.

Najczęściej zadawane pytania (FAQ)

Co sprawia, że stalowy zbiornik na biogaz jest gazoszczelny?

Gazoszczelne uszczelnienie składa się z trzech warstw: wolnej od porów powłoki emaliowanej o grubości 0,25-0,45 mm, zweryfikowanej przy 1500 V, skręcanych połączeń klasy 8.8 dociskanych do określonego momentu obrotowego oraz uszczelnionego dachu lub podwójnej membrany zbiornika gazu. Razem przechowują biogaz przy ciśnieniu 5-30 mbar z minimalną dzienną stratą przez 30-50 lat.

Jakie ciśnienie wytrzymują zbiorniki na biogaz?

Większość skręcanych fermentorów ze stali zespolonej z ceramiką (GFS) i ich zbiorniki membranowe są zaprojektowane do ciśnienia biogazu 5-30 mbar. Ścianka i dach są obliczane zgodnie z AWWA D103-09 i ISO 28765 dla tej pracy przy niskim ciśnieniu i wysokiej korozyjności, a nie do przechowywania pod wysokim ciśnieniem.

Jak weryfikowana jest szczelność zbiornika przed wysyłką?

Każdy panel emaliowany jest testowany przepływem przy 1500 V w celu wykrycia porów, a moment obrotowy śrub jest rejestrowany podczas montażu. Dostawca powinien dostarczyć dziennik testów przepływu, certyfikat grubości emalii (0,25-0,45 mm) oraz obliczenia ISO 28765 jako dowód szczelnego zbiornika.

Czy fermentor GFS może przetwarzać kwaśną paszę?

Fermentor GFS toleruje normalne okno pH fermentacji 6,5-8,5. Jeśli pasza pozostaje poniżej pH 5,5 przez długi czas, należy dodać korektę lub specjalistyczną wykładzinę; ten limit jest potwierdzany podczas projektowania procesu, a nie po zainstalowaniu zbiornika.

Jakie normy dotyczą skręcanych zbiorników na biogaz?

Powszechnie stosowane normy to AWWA D103-09 dla skręcanych zbiorników stalowych i ISO 28765 dla projektowania emalii, z ISO 9001 dla jakości i ISO 45001 dla bezpieczeństwa. Zadania związane z wodą pitną mogą również odnosić się do NSF/ANSI 61.

Jakie informacje są potrzebne do wyceny zbiornika na biogaz?

Podaj dzienną objętość paszy, pH i temperaturę szlamu (typowe 35-38°C mezofilne), wymagane ciśnienie gazu (5-30 mbar), obciążenie wiatrem i śniegiem na miejscu oraz całkowitą objętość (20-60 000 m³). Pozwoli to dostawcy na dokładne dobranie ścianki GFS i zbiornika membranowego.
