Zaawansowane projektowanie instalacji biopaliw dla destylatorów Ziarna do biopaliwa z zbiornikami GFS w RPA

RPA posiada dobrze rozwinięty przemysł napojów, w tym produkcję wina, piwa i alkoholi, a także rozwijający się sektor bioetanolu. Przemysły te generują znaczne ilości zacieru gorzelnianego jako produkt uboczny. Ten bogaty w składniki odżywcze pozostałość, jeśli nie jest odpowiednio zarządzana, może stanowić wyzwanie środowiskowe i logistyczne. W miarę jak RPA poszukuje zrównoważonych rozwiązań dla swoich odpadów przemysłowych i celów w zakresie energii odnawialnej, konwersja zacieru gorzelnianego na biogaz stanowi obiecującą okazję. Niniejszy artykuł przedstawia, w jaki sposób zaawansowana konstrukcja biogazowni wykorzystuje proces CSTR do przekształcania zacieru gorzelnianego w biogaz, wspierany przez zaawansowane rozwiązania magazynowania, takie jak zbiorniki GFS.

W RPA zacier gorzelniany pochodzi z produkcji napojów alkoholowych i bioetanolu. Podczas procesu fermentacji i destylacji zboża, takie jak kukurydza, pszenica, jęczmień lub melasa z trzciny cukrowej, są fermentowane w celu produkcji alkoholu. Pozostały materiał, znany jako zacier gorzelniany, jest bogatą w składniki odżywcze pozostałością zawierającą białko, błonnik, tłuszcz i minerały. Ten strumień odpadów charakteryzuje się wysoką zawartością wilgoci, wysokim obciążeniem organicznym i szybkim rozkładem. W RPA koncentracja gorzelni i zakładów bioetanolu tworzy lokalne skupiska produkcji zacieru gorzelnianego, co czyni go idealnym surowcem do fermentacji beztlenowej. Wysoka zawartość substancji stałych lotnych i bogactwo składników odżywczych w zacierze gorzelnianym czynią go doskonałym substratem do produkcji biogazu.

Konwersja zacieru gorzelnianego na biogaz odbywa się poprzez fermentację beztlenową, naturalny proces, w którym mikroorganizmy rozkładają materię organiczną w absence tlenu. Proces rozpoczyna się od zbierania i wstępnej obróbki zacieru gorzelnianego, w tym rozcieńczenia wodą w celu uzyskania optymalnego stężenia substancji stałych. Następnie surowiec jest wprowadzany do szczelnego reaktora beztlenowego. Wewnątrz reaktora zachodzi szereg reakcji biochemicznych – hydroliza, acidogeneza, acetogeneza i metanogeneza – które przekształcają złożone polimery organiczne w prostsze cząsteczki, ostatecznie produkując biogaz. Biogaz jest następnie zbierany, oczyszczany i magazynowany do wykorzystania w produkcji energii elektrycznej, cieplnej lub jako paliwo do gotowania. Pozostały po fermentacji osad jest cennym nawozem biologicznym, bogatym w składniki odżywcze, który może być wykorzystany do zwiększenia produktywności rolniczej.

Proces CSTR (Continuous Stirred-Tank Reactor – reaktor z mieszadłem) jest podstawową technologią do przetwarzania zacieru gorzelnianego. Proces CSTR to technologia obróbki beztlenowej, która zapewnia pełne wymieszanie i fermentację surowców fermentacyjnych i mikroorganizmów w zamkniętym zbiorniku w celu produkcji biogazu. Reaktor CSTR jest wyposażony w mechaniczne urządzenie mieszające. Poprzez ciągłe lub półciągłe zasilanie ze stałą prędkością, ścieki organiczne o wysokiej zawartości zawieszonych substancji stałych i wysokim stężeniu oraz mikroorganizmy beztlenowe znajdują się w stanie względnie kompletnej fermentacji mieszanej. Skutecznie degraduje to materię organiczną w ściekach. Ciągłe mieszanie zapewnia równomierną temperaturę, pH i dystrybucję składników odżywczych, co optymalizuje środowisko dla bakterii beztlenowych, prowadząc do wysokich wskaźników produkcji biogazu i efektywnej stabilizacji odpadów.

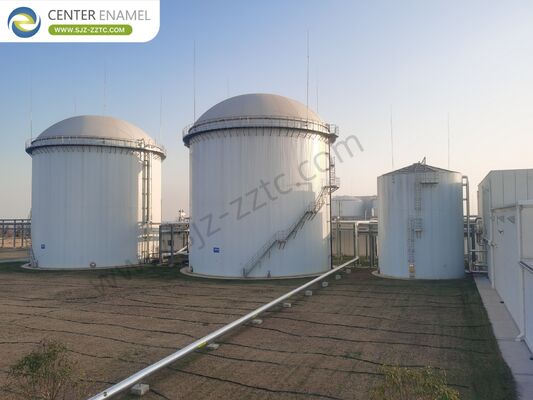

Aby projekt biogazowy był udany i trwały, wybór zbiorników magazynowych i dachów jest kluczowy. Zbiorniki GFS, czyli zbiorniki ze szkła stopionego ze stalą (Glass-Fused-to-Steel Tanks), są idealnym rozwiązaniem. Po wypaleniu w temperaturze 820°C-930°C stopione szkło reaguje z powierzchnią płyty stalowej, tworząc obojętne i nieorganiczne wiązanie. Łączy to wytrzymałość i elastyczność stali z wyjątkową odpornością szkła na korozję, dzięki czemu zbiorniki GFS są wysoce odporne na elementy korozyjne obecne w zacierze gorzelnianym. Dwumembranowy dach jest preferowanym rozwiązaniem do magazynowania biogazu w normalnych warunkach pracy. Jego główne zalety to optymalizacja kosztów, ponieważ bezpośrednio obniża koszt dachu, oraz efektywność przestrzenna, ponieważ znacznie zmniejsza powierzchnię i oszczędza koszty budowy fundamentów wymagane dla naziemnego magazynu gazu.

Aby sprostać zróżnicowanym wymaganiom projektów magazynowania biogazu i wody, dostępne są różnorodne, konfigurowalne rozwiązania dachów i zbiorników.

Rozwiązania dachowe: Aluminiowe dachy geodezyjne oferują zaawansowaną odporność na korozję i szerokie, wolne od podpór przęsła; dachy ze szkła stopionego ze stalą są szczelne i stosowane do kontroli zapachów; dachy jedno- i dwumembranowe są doskonałe do zbierania biogazu; aluminiowe dachy z blachy falistej są ekonomiczną opcją do magazynowania wody; dachy ze stali nierdzewnej zapewniają doskonałą odporność na korozję w trudnych warunkach; a dachy z FRP nadają się do sytuacji, gdy szczelność nie jest wymagana.

Rozwiązania zbiornikowe: Zbiorniki ze stali ocynkowanej zapewniają twardą, trwałą powłokę ochronną; zbiorniki z powłoką epoksydową łączoną przez topienie wykorzystują innowacyjną technologię powlekania od partnerów takich jak AkzoNobel dla doskonałej ochrony przed korozją; a zbiorniki ze stali nierdzewnej (AISI 304/316) są zaprojektowane tak, aby spełniać najbardziej rygorystyczne wymagania dotyczące wody i cieczy o wysokiej czystości.

W pełni funkcjonalna biogazownia wymaga szeregu urządzeń pomocniczych, aby zapewnić wydajność operacyjną i bezpieczeństwo. Kluczowe wyposażenie obejmuje:

• Magazyn gazu: Do magazynowania biogazu i bilansowania podaży i popytu.
• Czarna membrana: Używana do przykrywania lagun beztlenowych i kontroli zapachów.
• Separator faz stałej i ciekłej: Do oddzielania osadu na frakcje stałe i ciekłe w celu łatwiejszego obchodzenia się z nimi.
• System spalania (pochodnia): Do bezpiecznego spalania nadmiaru gazu lub gazu z pochodni.
• Pompa podnosząca: Do transportu zawiesiny o wysokiej zawartości substancji stałych i ścieków.
• Zbiornik do odwodnienia i odsiarczania: Do usuwania pary wodnej i korozyjnego siarkowodoru (H2S) z biogazu.
• Wirówkowa maszyna do odwadniania osadów: Do efektywnego odwadniania osadów powstających podczas procesu.

Center Enamel jest wiodącym dostawcą oferującym kompleksowe rozwiązania dla projektów konwersji zacieru gorzelnianego na biogaz. Ich zalety jako kompleksowego dostawcy rozwiązań obejmują:

• Usługi EPC: Oferowanie pełnych usług inżynieryjnych, zaopatrzeniowych i budowlanych w celu zapewnienia płynnego cyklu życia projektu.
• Pakiet procesowy: Dostarczanie zoptymalizowanego projektu procesu dostosowanego do specyficznych cech zacieru gorzelnianego.
• Dostawa sprzętu: Produkcja i dostawa wysokiej jakości zbiorników GFS, dachów i wszystkich niezbędnych urządzeń pomocniczych.
• Certyfikaty: Przestrzeganie najwyższych międzynarodowych standardów z certyfikatami, w tym CE/EN1090, ISO9001, NSF61, WARS, EN28765, oraz standardami projektowymi, takimi jak AWWA D103, OSHA i EuroCode.

Dla południowoafrykańskiego przemysłu napojów i bioetanolu, konwersja zacieru gorzelnianego na biogaz jest strategicznym krokiem w kierunku zrównoważonego rozwoju i odzysku zasobów. Poprzez zastosowanie procesu CSTR i wykorzystanie trwałej infrastruktury, takiej jak zbiorniki GFS i dwumembranowe dachy, dedykowany dostawca może dostarczyć niezawodną i wydajną biogazownię. Takie podejście skutecznie łagodzi zanieczyszczenie środowiska, zmniejsza zależność od paliw kopalnych i produkuje cenny nawóz biologiczny, tworząc korzystną sytuację dla przemysłu i środowiska.
