Systemy TES wody schłodzonej: porównanie warstw, lodu i wody schłodzonej

Systemy TES z wodą lodową: Stratyfikacja, lód i porównanie wody lodowej

Nie każdy TES to wielki zbiornik na wodę. Chłodzenie centrów danych może wykorzystywać magazynowanie wody lodowej ze stratyfikacją, magazynowanie lodu lub system wody lodowej z częściowym magazynowaniem, a wybór zmienia zbiornik, agregat chłodniczy i zajmowaną powierzchnię. Ten artykuł porównuje typy systemów, abyś mógł wybrać odpowiedni przed określeniem wielkości naczynia.

Systemy TES z wodą lodową dla centrów danych dzielą się na trzy główne typy: zbiorniki wody lodowej ze stratyfikacją (duże, proste, tanie za kWh), magazynowanie lodu (kompaktowe, wymaga niższej temperatury i większego podnoszenia agregatu) oraz systemy wody lodowej z częściowym magazynowaniem (mniejszy zbiornik, więcej godzin pracy agregatu). Woda stratyfikowana jest zazwyczaj domyślna dla centrów danych; lód wygrywa pod względem zajmowanej powierzchni, gdy przestrzeń jest ograniczona, a agregat może obsłużyć podnoszenie.

Stratyfikowane zbiorniki TES z wodą lodową

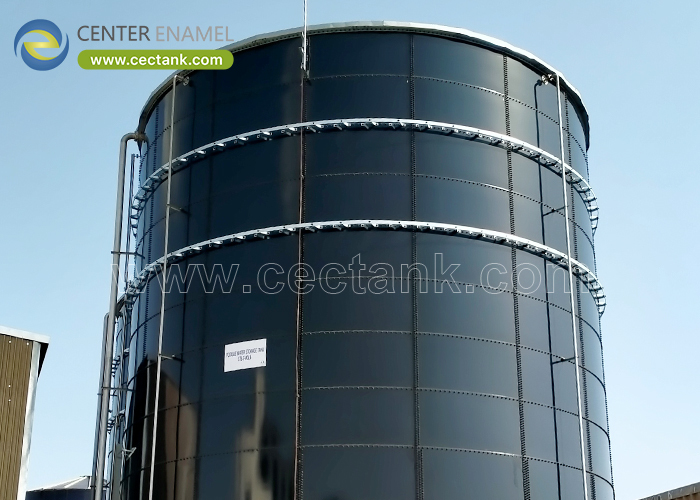

Zbiornik stratyfikowany przechowuje wodę lodową w warstwach, zimną na dole, ciepłą na górze, oddzielonych termokliną utrzymywaną przez dyfuzor. Jest prosty, tani za kWh magazynowania i wykorzystuje istniejący zakres temperatur agregatu. Włoski zbiornik wody procesowej na Sardynii (2025, 30 549 m3) to duży zbiornik na wodę powlekaną, który dostarczyliśmy, analogiczny dowód, nie projekt centrum danych.

• Warstwy przez dyfuzor termoklinowy.
• Tani za kWh magazynowania.
• Wykorzystuje istniejący zakres agregatu.
• Domyślny dla centrów danych.

Magazynowanie lodu

Magazynowanie lodu tworzy i topi lód, przechowując znacznie więcej chłodzenia na objętość, ale wymagając wody lodowej około 0 C i dodatkowego podnoszenia, co kosztuje wydajność i pracę sprężarki. Nadaje się do miejsc, gdzie ograniczeniem jest grunt lub wysokość, a nie energia. Zbiornik ciepłej wody (1200 m3) dostarczony przez nas we Włoszech to referencja magazynowania ciepła, nie lód i nie projekt centrum danych.

• Wysoka gęstość objętościowa.
• Wymaga ~0 C i dodatkowego podnoszenia.
• Kosztuje wydajność agregatu.
• Wygrywa pod względem zajmowanej powierzchni, nie energii.

Częściowe vs pełne magazynowanie

Pełne magazynowanie ładuje się całkowicie poza szczytem i mało pracuje agregatami w ciągu dnia; częściowe magazynowanie utrzymuje agregaty pracujące ze zmniejszonym szczytem, zmniejszając zbiornik. Częściowe magazynowanie często lepiej równoważy koszty kapitałowe i operacyjne niż skrajności.

• Pełne: agregaty tylko poza szczytem.
• Częściowe: zmniejszony szczyt dzienny.
• Częściowe często najlepsze zrównoważenie.
• Wielkość zbiornika podąża za strategią.

Podsumowanie porównania

Tabela zestawia te trzy typy pod względem czynników ważnych dla specyfikatora centrum danych.

• Porównaj gęstość, koszt, podnoszenie.
• Stratyfikacja domyślna; lód dla przestrzeni.
• Częściowe magazynowanie równoważy koszty.

Uczciwe granice naszych referencji

Nie mamy żadnego systemu TES dla centrów danych w tej bibliotece. Cytowane duże zbiorniki powlekane i magazynujące ciepło (Włochy Sardynia 30 549 m3, Włochy ciepła woda 1200 m3) to analogiczne dostawy przemysłowe, a nie projekty centrów danych.

• Brak TES dla centrów danych w bibliotece.
• Cytaty analogiczne, nie twierdzenia.
• Duża budowa stratyfikowana jest prawdziwa.
• Wybór systemu wymaga Twojej specyfikacji.

Często zadawane pytania

Jaki typ TES jest najlepszy dla centrów danych?

Stratyfikowana woda lodowa jest zazwyczaj domyślna: tania za kWh i w ramach istniejącego zakresu agregatu. Magazynowanie lodu wygrywa, gdy ograniczeniem jest zajmowana powierzchnia, a nie energia.

Czy magazynowanie lodu oszczędza energię?

Generalnie nie; wymaga wody lodowej blisko 0 C i dodatkowego podnoszenia, co kosztuje wydajność. Oszczędza miejsce, nie energię.

Co to jest częściowe magazynowanie?

Strategia, w której agregaty nadal pracują ze zmniejszonym szczytem dziennym, a zbiornik jest mniejszy niż w przypadku pełnego magazynowania; często równoważy koszty kapitałowe i operacyjne.

Jak zbiornik stratyfikowany utrzymuje warstwy?

Dyfuzor na wlocie zapobiega mieszaniu, utrzymując termoklinę między zimnymi dolnymi a ciepłymi górnymi warstwami.

Czy typ zbiornika zmienia agregat?

Tak. Magazynowanie lodu wymaga agregatów zdolnych do niższej temperatury i wyższego podnoszenia; woda stratyfikowana wykorzystuje normalny zakres wody lodowej.

Czy budowali Państwo to dla centrów danych?

Nie w naszej bibliotece projektów. Cytujemy duże zbiorniki powlekane i magazynujące ciepło u innych klientów jako analogiczne możliwości, a nie dostawy dla centrów danych.

Wybór systemu TES z wodą lodową zaczyna się od typu: woda stratyfikowana jest domyślna dla centrów danych ze względu na niski koszt za kWh, magazynowanie lodu wymienia energię na zajmowaną powierzchnię, a częściowe magazynowanie równoważy koszty kapitałowe z operacyjnymi. Zbiornik, agregat i zajmowana powierzchnia podążają za tą pierwszą decyzją, więc wybierz system przed określeniem wielkości naczynia. Woda stratyfikowana wygrywa pod względem prostoty i kosztów tam, gdzie pozwala na to grunt; lód jest wyjątkiem ograniczonym przestrzenią, który kosztuje pracę sprężarki.
