Zbiornik magazynowy wody uzupełniającej dla centrów danych jest elementem niezawodności, a nie pasywnym rezerwuarem. Chłodnie tracą wodę w sposób ciągły w wyniku parowania, dryfu i przedmuchu, a jeśli uzupełnianie zawiedzie, pętla chłodzenia ulegnie degradacji, a obciążenie IT zostanie wyłączone. Zbiornik uzupełniający dla centrum danych musi być zatem zaprojektowany z myślą o dostępności: dedykowana pojemność, redundantne pompy, zasilanie niezależne od sieci, monitorowane poziomy. Niniejszy artykuł omawia projekt redundancji, który odróżnia zbiornik uzupełniający dla centrum danych od ogólnego zbiornika przemysłowego.

Zapotrzebowanie na wodę uzupełniającą w centrum danych śledzi straty w chłodni, wynoszące około 1,5-2 procent przepływu cyrkulacyjnego dziennie z powodu parowania, dryfu i przedmuchu. Zbiornik należy wymiarować na kilka dni buforu, aby przerwa w dostawie lub zasilaniu nie dotarła do pętli chłodzenia, i dodać margines na najgorętszy tydzień. Zbiornik jest ubezpieczeniem od przestojów, więc niedowymiarowanie jest prawdziwym ryzykiem.

• ~1,5-2% strat przepływu dziennie.
• Kilka dni buforu.
• Margines na gorące tygodnie.
• Niedowymiarowanie jest ryzykiem.

Uzupełnianie musi przetrwać awarię pompy lub podajnika, dlatego należy określić pompy uzupełniające N+1, każdą na niezależnej ścieżce zasilania, najlepiej jedną na UPS lub generatorze. Zbiornik powinien być w stanie nadal się uzupełniać podczas zdarzenia zasilania w obiekcie, ponieważ zbiornik uzupełniający zależny od tego samego podajnika co chronione obciążenie nie jest redundantny.

• Pompy uzupełniające N+1.
• Niezależne ścieżki zasilania.
• Jeden na UPS / generator.
• Brak wspólnego pojedynczego podajnika.

Zbiornik uzupełniający dla centrum danych podłączony do sieci wodociągowej nie może jej zanieczyścić wstecznie, dlatego obowiązkowy jest przedmuch powietrzny lub strefa zredukowanego ciśnienia zgodnie z normą EN 1717 (lub lokalnym odpowiednikiem), a wykładzina powinna spełniać normę NSF-61, jeśli woda jest klasy pitnej. Separacja chroni zarówno dostawę, jak i zgodność z przepisami.

• Przedmuch powietrzny / RPZ zgodnie z normą EN 1717.
• Wykładzina NSF-61, jeśli woda jest pitna.
• Ochrona dostawy i zgodności.
• Separacja jest obowiązkowa.

Zbiornik powinien raportować poziom i przepływ uzupełniania do BMS z alarmami na niskich i wysokich poziomach, aby operatorzy widzieli awarię ścieżki uzupełniania, zanim poczuje ją pętla chłodzenia. Nienadzorowana pojemność buforowa to pojemność, której nie można ufać podczas zdarzenia. Prosty transmiter poziomu i alarm są lepsze niż większy, cichy zbiornik.

• Poziom + przepływ do BMS.
• Alarmy niskiego / wysokiego poziomu.
• Zaufanie pochodzi z monitorowania.
• Proste jest lepsze niż ciche.

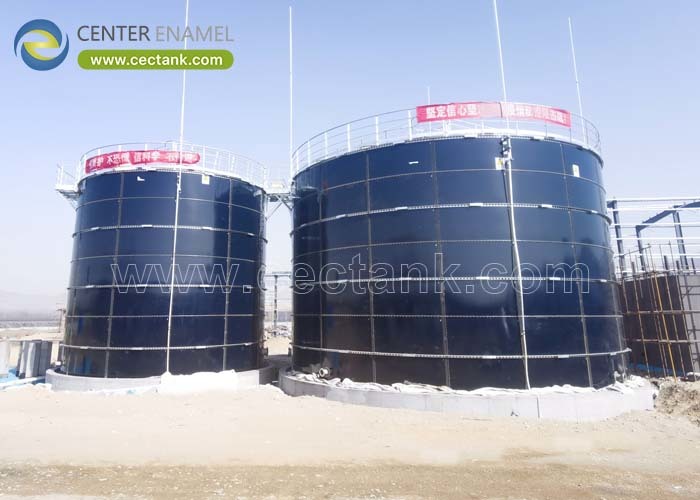

Nie mamy żadnych projektów centrów danych w tej bibliotece. Przywoływane przez nas zbiorniki czystej wody (Gwadelupa pitna GFS 2024, Namibia 67 380 m³ 2022, Cilincing 21 088 m³ 2024) są analogicznym magazynem infrastruktury krytycznej, a nie dostawami dla centrów danych, oferowanymi jako dowód naszej zdolności do budowy dużych, czystych, powlekanych magazynów.

• Brak projektu centrum danych.
• Cytaty analogiczne, nie twierdzenia.
• Budowa czystych magazynów jest realna.
• Projektowanie pod kątem dostępności wymaga Twojej specyfikacji.

Kilka dni buforu w oparciu o około 1,5-2 procent dziennej straty przepływu cyrkulacyjnego z powodu parowania, dryfu i przedmuchu, plus margines na najgorętszy tydzień.

Uzupełnianie musi przetrwać awarię pompy lub podajnika; pompy N+1 na niezależnym zasilaniu, najlepiej jeden na UPS lub generatorze, zapewniają dostawę wody do pętli chłodzenia podczas zdarzenia w obiekcie.

Tak, przedmuch powietrzny lub strefa zredukowanego ciśnienia zgodnie z normą EN 1717 i wykładzina klasy pitnej (NSF-61) tam, gdzie jest podłączony do sieci wodociągowej, aby uniknąć zanieczyszczenia wstecznego.

Poziom i przepływ uzupełniania do BMS z alarmami niskiego i wysokiego poziomu, aby awaria ścieżki uzupełniania była widoczna, zanim wpłynie na pętlę chłodzenia.

Czysta, obojętna wykładzina (GFS wypalany w temperaturze 820-930°C lub FBE), lub stal nierdzewna 316 dla kompaktowych pętli, ponieważ woda może być klasy pitnej.

Nie w naszej bibliotece projektów. Przywołujemy zbiorniki czystej wody w innych krytycznych obiektach jako analogiczne możliwości, a nie dostawy dla centrów danych.

Zbiornik magazynowy wody uzupełniającej dla centrów danych jest zasobem niezawodności, dlatego należy go projektować z myślą o dostępności: dedykowany bufor wielodniowy, redundantne pompy uzupełniające niezależne od zasilania, separacja przed przepływem zwrotnym zgodnie z normą EN 1717 oraz monitorowanie BMS z alarmami. Wykładzina i objętość mają znaczenie, ale redundancja, niezależne zasilanie i widoczność to elementy, które zapobiegają awarii uzupełniania wody w chłodni i przestojowi IT. Traktuj zbiornik jako monitorowany, redundantny element, a będzie on cicho chronił pętlę chłodzenia; traktuj go jako pasywny rezerwuar, a stanie się on pojedynczym punktem awarii, którego nigdy nie przewidziałeś.
