Czym jest reaktor cyrkonowy? Odporność na korozję, projekt i zastosowania

Czym jest reaktor cyrkonowy? Odporność na korozję, konstrukcja i zastosowania

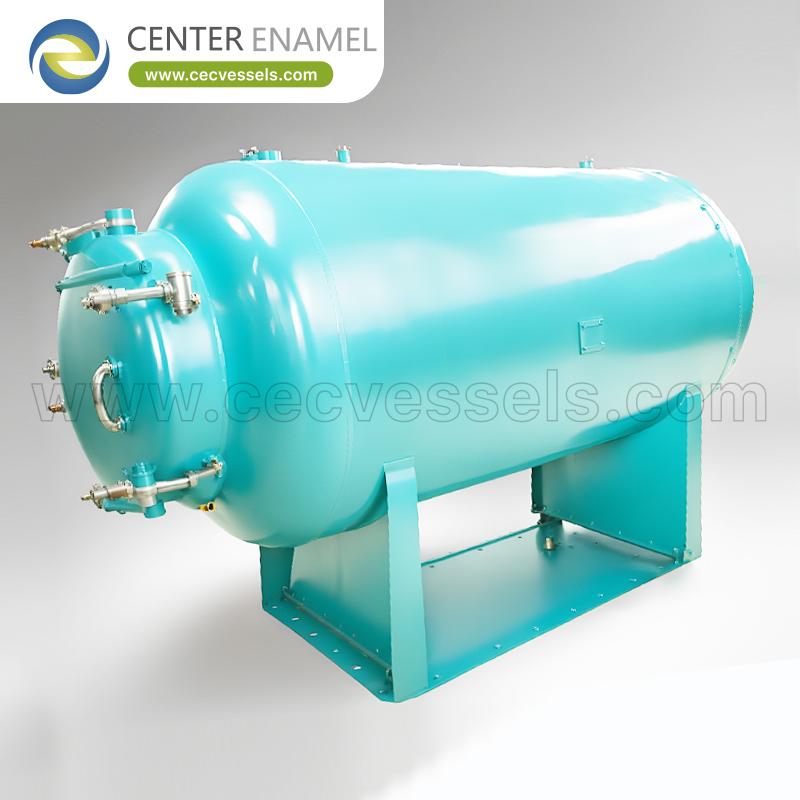

Odpowiedź na kluczowe pytanie: Czym jest reaktor cyrkonowy i dlaczego jest stosowany tam, gdzie stal nierdzewna zawodzi? Reaktor cyrkonowy to naczynie ciśnieniowe wykonane ze stopów cyrkonu (Zircadyne 702: 99,2% Zr + Hf; 705: Zr + 2,5% Nb) do zastosowań, w których kwas solny, kwas siarkowy i gorące roztwory chlorkowe niszczą stal nierdzewną, a nawet Hastelloy. Gęsta, przylegająca pasywna warstwa ZrO2 cyrkonu zapewnia krytyczną temperaturę punktowego korozji (CPT) powyżej 90°C w chlorkach i szybkość korozji poniżej 0,025 mm/rok we wrzącym kwasie solnym—odporność, która wydłuża żywotność naczynia z miesięcy do dziesięcioleci. Wykonane zgodnie z normami ASTM/ASME SB-523 i B-551, reaktory cyrkonowe (ściana 3-12 mm, 0,1-3 MPa, 20-250°C) są standardem dla urządzeń procesowych do produkcji mocznika, kwasu octowego i chlorowania, gdzie żaden tańszy stop nie jest trwały.

1. Podstawowe zasady odporności na korozję reaktorów cyrkonowych

Wartość cyrkonu tkwi w jego warstwie tlenkowej. Trzy zasady wyjaśniają jego unikalny zakres zastosowań:

• **Ochronna pasywna warstwa ZrO2:** W powietrzu i większości mediów wodnych cyrkon tworzy zwartą, samonaprawiającą się warstwę ZrO2 (2-5 nm), która zatrzymuje dalsze ataki. W przeciwieństwie do stali nierdzewnej, warstwa ta jest stabilna w kwasach redukujących (HCl, H2SO4) i nie zależy od gatunków utleniających, dzięki czemu jest odporna na warunki, które powodują punktowe korozje lub korozje szczelinowe stali nierdzewnej. Warstwa odtwarza się w ciągu kilku sekund po zarysowaniu, zapewniając odporność, a nie tylko powolną korozję (< 0,025 mm/rok we wrzącym HCl).
• **Krytyczna temperatura punktowego korozji (CPT) powyżej 90°C:** CPT cyrkonu w roztworach chlorkowych przekracza 90°C (w porównaniu do ~20-40°C dla 316L, ~60-80°C dla C-276), co oznacza, że nie ulega punktowemu korozji nawet w gorących, stężonych solankach. Czyni go to stopem wybieranym do reaktorów chlor-alkalicznych, odzysku HCl i reaktorów mocznikowych, gdzie stężenie chlorków i temperatura pokonują słabsze gatunki. Gatunek 705 (Zr+2,5% Nb) dodaje wytrzymałości i jeszcze lepszej odporności na kwasy azotowe/utleniające.
• **Odporność na silne kwasy redukujące:** Cyrkon jest praktycznie odporny na HCl we wszystkich stężeniach do punktu wrzenia i na H2SO4 do ~60-70% w umiarkowanej temperaturze (korozja 65% (utleniający) lub HF, które rozpuszczają warstwę.

2. Główne zastosowania i gatunki reaktorów cyrkonowych

Reaktory cyrkonowe są specyfikowane tam, gdzie koszt cyklu życia przewyższa wysoką cenę stopu. Trzy dominujące zastosowania:

• **Reaktory mocznikowe i karbaminianowe:** W zakładach produkcji mocznika roztwór karbaminianu (NH3 + CO2 + H2O + NH4COONH2) jest silnie korozyjny w temperaturze 180-200°C. Wykładziny/reaktory okładzinowe z cyrkonu (gatunek 702) są znacznie bardziej odporne na karbaminian i chlorek amonu niż 316L, a nawet duplex, wydłużając czas kampanii i skracając nieplanowane przestoje. Cyrkon jest stosowany jako luźna wykładzina lub okładzina wybuchowa na stali węglowej w celu zarządzania kosztami (wykładzina 3-6 mm na skorupie 20-40 mm).
• **Naczynia procesowe do HCl i chlorowania:** Synteza HCl, odzysk HCl i chlorowanie (np. kwas chloroocetowy, płuczki spalin fosgenacji MDI/TDI) odbywają się we wrzącym lub stężonym HCl. Reaktory i elementy wewnętrzne z cyrkonu (dysze, przegrody, rury zanurzeniowe) zapewniają dziesięciolecia eksploatacji w porównaniu do miesięcy w przypadku stali z wykładziną. Gatunek 702 do ogólnego HCl, 705 tam, gdzie ważna jest wytrzymałość mechaniczna w warunkach cyklicznych termicznych.
• **Reaktory kwasu octowego i specjalistyczne reaktory organiczne:** Kwas octowy, kwas akrylowy i powiązane utleniania/chlorowania w temperaturze 100-200°C atakują większość stopów; cyrkon jest odporny zarówno na kwas, jak i na śladowe ilości halogenków. Jest również stosowany w syntezie farmaceutycznej i agrochemicznej, gdzie krytyczna jest czystość produktu (brak ługowania metali). Produkcja odbywa się zgodnie z ASME SB-523 z zachowaniem ścisłej czystości, aby uniknąć zanieczyszczenia żelazem/miedzią, które mogłoby zapoczątkować korozję.

Macierz porównania cyrkonu z alternatywnymi stopami

Często zadawane pytania (FAQ)

P: W jakich mediach cyrkon NIE nadaje się do reaktora?

O: Cyrkon jest odporny na kwasy redukujące (HCl, H2SO4, octowy) i chlorki, ale jest atakowany przez kwas azotowy utleniający powyżej ~65% i kwas fluorowodorowy (HF), który rozpuszcza warstwę ZrO2. Nie nadaje się również do silnych zasad w bardzo wysokiej temperaturze ani do metali stopionych. W przypadku HNO3 lub mieszanych strumieni utleniających/redukujących, gatunki takie jak 705 lub alternatywy (C-4, tytan) są oceniane indywidualnie.

P: Dlaczego cyrkon jest tak drogi i czy warto?

O: Cyrkon jest kosztowny (3-5x 316L, porównywalny z C-276) ze względu na przetwarzanie rudy (separacja Hf) i trudną produkcję (reaktywne spawanie pod gazem obojętnym, ścisła czystość). Warto go stosować, gdy wygrywa koszt cyklu życia: we wrzącym HCl lub gorących chlorkach, naczynie 316L może ulec awarii w ciągu kilku miesięcy, podczas gdy cyrkon działa dziesięciolecia, unikając przestojów, wycieków i wymiany. Stosuj go tylko tam, gdzie tańsze stopy naprawdę nie mogą przetrwać.

P: Jak produkuje się i kontroluje reaktor cyrkonowy?

O: Cyrkon jest spawany pod osłoną gazu obojętnego (Argon) metodą TIG/GTAW, z użyciem drutu spawalniczego oczyszczonego z cyrkonu, z rygorystycznym unikaniem zanieczyszczenia żelazem/miedzią, które mogłoby zapoczątkować korozję. Jest produkowany zgodnie z ASTM/ASME SB-523 (blacha) i B-551 (pręt/odkuwki) i oznaczony kodowo zgodnie z ASME Section VIII. Powszechną praktyką jest okładzinowanie wybuchowe cyrkonem na stali węglowej w celu obniżenia kosztów; integralność wykładziny jest weryfikowana za pomocą skrzynki próżniowej i testów penetracyjnych barwnikiem.

P: Jaka jest różnica między cyrkonem 702 a 705?

O: Gatunek 702 to czysty cyrkon (99,2% Zr + Hf) o maksymalnej odporności na korozję w kwasach redukujących. Gatunek 705 dodaje 2,5% niobu, zwiększając wytrzymałość i poprawiając odporność na kwasy azotowe/utleniające oraz na korozję naprężeniową, zachowując jednocześnie tę samą odporność na HCl/chlorki. 705 jest preferowany tam, gdzie obciążenie termiczne lub mechaniczne jest wysokie; 702 tam, gdzie jedynym czynnikiem jest czysta odporność na korozję.
