Rewolucyjna produkcja biogazu: stalowy zbiornik ze szklaną podszewką z membranowym dachem

• Elektrownia biogazowa:Połączenie zbiorników ze stali pokrytej włóknem szklanym (GLS) — znanych również jako szkło stopione ze stalą (GFS) — ze zintegrowanymi dachami z podwójną membraną tworzy najnowocześniejszy reaktor do fermentacji beztlenowej i magazynowania gazu.

• Ochrona przed korozją:Fizyczne stopienie emalii szklanej ze stalą w wysokich temperaturach daje powierzchnię całkowicie obojętną na agresywny siarkowodór (H2S) i kwasy organiczne typowe dla produkcji biogazu.

• Zmienne magazynowanie gazu:Dach z podwójną membraną pełni funkcję zintegrowanego zbiornika gazu o zmiennej objętości, eliminując potrzebę stosowania kosztownej, niezależnej infrastruktury magazynowania gazu.

• Wszechstronność operacyjna:System ten jest wysoce zoptymalizowany pod kątem procesów w reaktorze zbiornikowym z ciągłym mieszaniem (CSTR), umożliwiając bezproblemową fermentację osadów komunalnych, ścieków przemysłowych, odpadów drobiowych i wysokowydajnych upraw energetycznych.

Odpowiedź bezpośrednia:Zbiorniki ze stali wykładanej włóknem szklanym (GLS) stanowią standard branżowy dla beztlenowych komór fermentacyjnych, ponieważ zapewniają całkowitą odporność chemiczną na wysoce korozyjne związki powstające podczas rozkładu biomasy. Standardowe zbiorniki betonowe lub spawane ze stali węglowej ulegają szybkiej degradacji pod wpływem kwaśnych szlamów i lotnych kwasów organicznych. Technologia GLS całkowicie eliminuje ten punkt awarii.

Proces produkcyjny obejmuje stapianie wysokowydajnej emalii szklistej na płytach z surowej stali węglowej w temperaturach od820°C do 930°C. To wiązanie molekularne łączy w sobie wytrzymałość strukturalną stali z absolutną obojętnością chemiczną szkła. Powstały materiał działa płynnie w bardzo szerokim zakresieZakres pH od 1 do 14, chroniąc konstrukcję zbiornika zarówno przed alkalicznymi surowcami, jak i agresywnymi kwaśnymi bioproduktami.

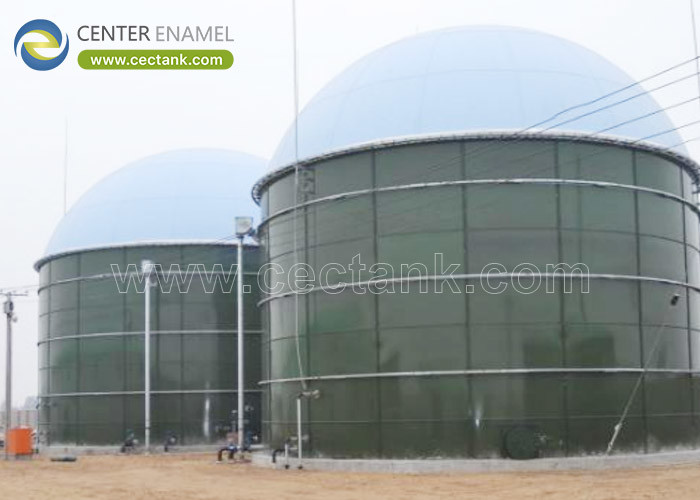

Na powyższej wizualizacji zwróć uwagę, jak modułowe, skręcane na śruby panele zbiornika Glass-Fused-to-Steel tworzą sztywny, nośny cylinder. Wierzch jest uszczelniony ciśnieniową, elastyczną kopułą z podwójną membraną. Ten zintegrowany system służy dwóm celom: dolna część działa jako wysokowydajny fermentator cieczy, podczas gdy górna część pełni funkcję dynamicznej strefy przechowywania biogazu.

Odpowiedź bezpośrednia:Dach z podwójną membraną optymalizuje produkcję biogazu, działając jako elastyczny, samoregulujący zbiornik magazynujący. Zewnętrzna membrana utrzymuje stały, sztywny kształt, aby chronić system przed wiatrem i śniegiem, podczas gdy wewnętrzna membrana fizycznie rozszerza się lub kurczy, aby dostosować się do zmieniającej się objętości wytwarzanego biogazu bez utraty ciśnienia.

Inżynieria stojąca za systemem podwójnej membrany jest elegancka w swojej prostocie:

• Błona zewnętrzna:Warstwa ta jest stale napompowana przez małą, ciągłą dmuchawę powietrza. Został zaprojektowany z wysoką ochroną przed promieniowaniem UV i właściwościami zmniejszającymi palność, służąc jako osłona przed czynnikami atmosferycznymi, takimi jak obfite opady śniegu i intensywne światło słoneczne.

• Membrana wewnętrzna:Membrana ta fizycznie uszczelnia komorę fermentacyjną. Gdy bakterie beztlenowe rozkładają surowiec i uwalniają gaz, wewnętrzna membrana unosi się, aby go zebrać. Kiedy gaz jest pobierany w celu wytwarzania energii lub uszlachetniania biometanu, membrana bezpiecznie opróżnia się.

• Regulacja ciśnienia:Powietrze jest stale regulowane w przestrzeni pomiędzy dwiema membranami, aby utrzymać stałe ciśnienie robocze, zapewniając płynne i równomierne zasilanie silników lub kotłów CHP (Combined Heat and Power).

Gdy w obiekcie wykorzystuje się proces reaktora zbiornikowego z ciągłym mieszaniem (CSTR), zarządzanie różnorodnymi i nieprzewidywalnymi surowcami stanowi ciągłe wyzwanie. Niezależnie od tego, czy chodzi o fermentację komunalnych osadów ściekowych, silnie kwaśnych odpadów spożywczych, odchodów zwierzęcych czy roślin energetycznych o wysokiej zawartości błonnika, takich jakPennisetum purpureumpakiet strukturalny musi działać bez zarzutu.

Synergia ścian GFS i dachu z podwójną membraną zapewnia hermetyczne środowisko, w którym nie ma wycieków, które optymalizuje aktywność biologiczną. Ponieważ zbiornik jest przykręcany, a nie spawany, montaż nie wymaga na miejscu stosowania dużych, ciężkich maszyn i można go ukończyć w czasie krótszym niż jedna trzecia czasu w przypadku odpowiedników betonowych.

Praktycznie rzecz biorąc, GLS i GFS odnoszą się do dokładnie tej samej technologii. Oba terminy opisują proces stapiania powłoki emalii ze szkła szklistego z płytami ze stali węglowej w ekstremalnych temperaturach w środowisku kontrolowanym fabrycznie. Powstały materiał zapewnia wytrzymałość stali z odpornością na korozję szkła.

Tak, wyjątkowo dobrze. Surowce rolnicze — zwłaszcza obornik kurzy, który jest bogaty w amoniak, lub włókniste trawy energetyczne, takie jakPennisetum purpureum— może tworzyć wymagające środowiska chemiczne. Powłoka szklana jest chemicznie obojętna, co oznacza, że ​​nie reaguje z amoniakiem ani kwasami organicznymi, dzięki czemu powłoka zbiornika pozostaje całkowicie wolna od korozji.

Zewnętrzna membrana jest strukturalnie utrzymywana przez automatyczne wentylatory nadmuchujące, które utrzymują ją napiętą i pod ciśnieniem. To stałe ciśnienie wewnętrzne w połączeniu z aerodynamicznym kształtem kopuły pozwala jej przenosić duże obciążenia śniegiem i łatwo przeciwstawiać się silnemu uskokowi wiatru.

Wysokiej jakości zbiornik GFS ma projektowany okres trwałości fizycznej wynoszący ponad 30 do 50 lat. Dach z podwójną membraną, wykonany z bardzo wytrzymałych, odpornych na promieniowanie UV tkanin odpornych na biogaz (takich jak poliester powlekany PCV), ma zazwyczaj żywotność od 15 do 20 lat, po czym wymaga rutynowej wymiany tkaniny.
