Zbiorniki fermentacji beztlenowej GFS o wysokiej szczelności dla projektów bioenergetycznych: optymalne rozwiązanie dla zrównoważonej produkcji biogazu — emalia centralna

W nowoczesnych komercyjnych projektach bioenergetycznychbeztlenowe zbiorniki fermentacyjne o wysokiej szczelności ze szkła stopionego na stal (GFS)stanowią wzorcową infrastrukturę ograniczającą maksymalizację uzysku biogazu przy jednoczesnym zapewnieniu absolutnego bezpieczeństwa operacyjnego. Biochemiczny rozkład materii organicznej w warunkach beztlenowych generuje szorstką mieszaninę gazów składającą się z metanu, dwutlenku węgla i wysoce żrącego siarkowodoru.

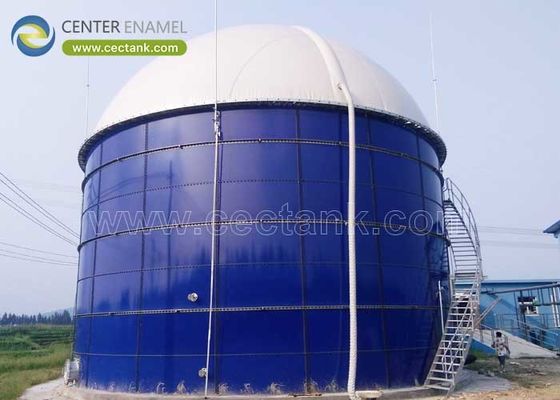

Center Enamel radzi sobie z tym wrogim środowiskiem, konstruując modułowe, skręcane zbiorniki GFS. Dzięki stopieniu obojętnej emalii krzemionkowo-szklanej po obu stronach płyt ze stali konstrukcyjnej o dużej wytrzymałości na rozciąganie w temperaturach powyżej 800°C, konstrukcje te zapewniają absolutną odporność na korozję w szerokim zakresie$tekst{pH}$skala. W połączeniu z zaawansowanymi matrycami uszczelniającymi klasy inżynieryjnej eliminują one ulotne emisje gazów, chronią lokalną biochemię i zachowują marże energetyczne najwyższej jakości na potrzeby wytwarzania zielonej energii.

Aby zmaksymalizować produkcję metanu, inżynierowie procesu muszą dokładnie zrównoważyć objętość wejściową odpadów organicznych z czasem reakcji biologicznej wewnątrz płaszcza reaktora GFS.

Konwersję złożonej materii organicznej w biogaz można modelować za pomocąRównanie ogólne Buswella, co podkreśla przewidywalne wytwarzanie gazów metanu i dwutlenku węgla:

Aby obliczyć całkowitą objętość aktywnego płynu (V) wymagane do utrzymania tego profilu reakcji biologicznej bez zakłócania ekosystemu drobnoustrojów, inżynierowie stosują tę normęCzas retencji hydraulicznej (HRT)formuła:

Po obliczeniu objętości dostosowywany jest współczynnik kształtu konstrukcji. Center Enamel buduje powłoki GFS, które zachowują niewielkie rozmiary przestrzenne, zapewniając jednocześnie optymalną kinetykę mieszania wewnętrznego.

Wyjątkowe obciążenia chemiczne panujące w komorze fermentacyjnej beztlenowej wymagają materiałów odpornych na jednoczesną korozję w fazie ciekłej i gazowej.

Wysokiej szczelności nie da się osiągnąć za pomocą podstawowych uszczelniaczy. Center Enamel wykorzystuje wielowarstwowe podejście inżynieryjne, aby zagwarantować całkowitą szczelność gazów:

Pionowe i poziome złącza pomiędzy sąsiadującymi płytami GFS są uszczelniane za pomocą wytrzymałych, odpornych na chemikalia uszczelek EPDM lub Viton. Uszczelki te pozostają bardzo elastyczne, co pozwala na rozszerzanie i kurczenie się połączeń podczas zmian temperatury, zachowując jednocześnie szczelne, ciągłe uszczelnienie.

Panele mocowane są za pomocą ocynkowanych ogniowo śrub o dużej wytrzymałości na rozciąganie. Łby śrub są zakryte odpornymi na warunki atmosferyczne formami wtryskowymi z tworzywa sztucznego, izolującymi metalowe elementy złączne od agresywnej szlamu i gazów wewnętrznych.

Górna część komory fermentacyjnej GFS jest często wyposażana w zaawansowany dach gazowy z podwójną membraną. Wewnętrzna membrana porusza się w górę i w dół, aby dostosować się do zmieniającej się objętości biogazu, podczas gdy na zewnętrzną membranę stale wywierane jest ciśnienie powietrza, aby chronić system przed obciążeniem wiatrem i śniegiem. Cały zespół dachu jest mechanicznie przymocowany do górnej krawędzi zbiornika GFS za pomocą wytrzymałych pierścieni zaciskowych ze stali nierdzewnej, tworząc całkowicie gazoszczelne uszczelnienie.

Ten interaktywny silnik umożliwia twórcom projektów bioenergetycznych oszacowanie wymaganej wielkości komory fermentacyjnej, przewidywanych dziennych objętości biogazu i potencjału zielonej energii elektrycznej w oparciu o standardowe ilości odpadów organicznych.

Center Enamel zapewnia absolutną szczelność, przenosząc krytyczne kontrole jakości z nieprzewidywalnego środowiska terenowego do zautomatyzowanego zakładu produkcyjnego:

• Protokoły testowania 100% iskier:Każdy arkusz GFS przechodzi przez zautomatyzowany system wykrywania wakacji pod wysokim napięciem, działający przy godz1500 V do 2500 V. Ten test natychmiast wykrywa i odrzuca każdy panel z mikroskopijnymi dziurkami lub niedoskonałościami w powłoce szklanej, zapewniając całkowitą integralność materiału.

• Zgodność z globalnymi kodeksami inżynieryjnymi:Wszystkie konstrukcje zbiorników są obliczane i budowane zgodnie z rygorystycznymi normami międzynarodowymi, w tymAWWA D103-09dla mechaniki zbiorników skręcanych,ISO 28765:2016do badania szkliwa szkliwa i europejskimnormy ENdla konfiguracji biogazowni.

• Przyszła rozbudowa wydajności:Jeśli zakład bioenergetyczny rozszerzy swoją działalność i będzie musiał przetwarzać więcej odpadów organicznych, modułowa konstrukcja paneli skręcanych śrubami umożliwia załogom odkręcenie konstrukcji, podniesienie górnych pierścieni za pomocą zsynchronizowanych systemów przeciskowych i zainstalowanie nowych rzędów paneli u podstawy, minimalizując zakłócenia w miejscu pracy i chroniąc początkową inwestycję w infrastrukturę.

W ciepłej górnej części komory fermentacyjnej wyspecjalizowane bakterie utleniają gazowy siarkowodór ($tekst{H}_2tekst{S}$) w kwas siarkowy ($tekst{H}_2tekst{SO}_4$). Ten agresywny kwas skrapla się na górnych ściankach zbiornika, szybko powodując korozję niezabezpieczonego betonu lub standardowej stali pomalowanej farbą epoksydową. Wyściółka Center Enamel ze stopionego szkła zapewnia nieprzepuszczalną barierę chemiczną, która jest odporna na degradację materiałów w szerokim zakresie warunków.

Chociaż stal nierdzewna zapewnia dobrą odporność na korozję, jej wysoki koszt surowca może znacznie zawyżyć początkowe budżety projektu. Zbiorniki GFS oferują porównywalną ochronę przed korozją przy znacznie bardziej ekonomicznej inwestycji kapitałowej. Dodatkowo modułowe panele skręcane eliminują potrzebę zatrudniania wyspecjalizowanych ekip spawalniczych na miejscu i wydłużonych kontroli spoin, obniżając całkowite koszty instalacji.

Każdy płaszcz zbiornika jest projektowany na zamówienie przy użyciu analizy elementów skończonych, aby bezpiecznie wytrzymać dodatnie i ujemne ciśnienie generowane przez aktywną produkcję biogazu. Zbiorniki są wyposażone w skalibrowane ciśnieniowe i podciśnieniowe zawory nadmiarowe (PVRV) połączone z automatycznymi kontrolami bezpieczeństwa, zapobiegające uszkodzeniom konstrukcyjnym podczas szybkiego poboru gazu lub nieoczekiwanych zmian temperatury.
