Ostateczny przewodnik inżynieryjny po aluminiowych kopułach geodezyjnych

Standard branżowy dla infrastruktury do przechowywania cieczy i materiałów sypkich o wolnej rozpiętości

W nowoczesnych przemysłowych, petrochemicznych i komunalnych systemach bezpieczeństwa zadaszenia zbiorników magazynowych muszą wytrzymywać duże obciążenia środowiskowe, zapewniając jednocześnie całkowitą izolację przechowywanego materiału. Tradycyjne dachy stożkowe ze stali węglowej wsparte na kolumnach lub opcje z elastycznej tkaniny charakteryzują się poważnymi lukami operacyjnymi, takimi jak przyspieszona korozja konstrukcyjna, lokalne niebezpieczne emisje, ciągła degradacja powłoki i wewnętrzne zakłócenia w pionowej kolumnie nośnej.

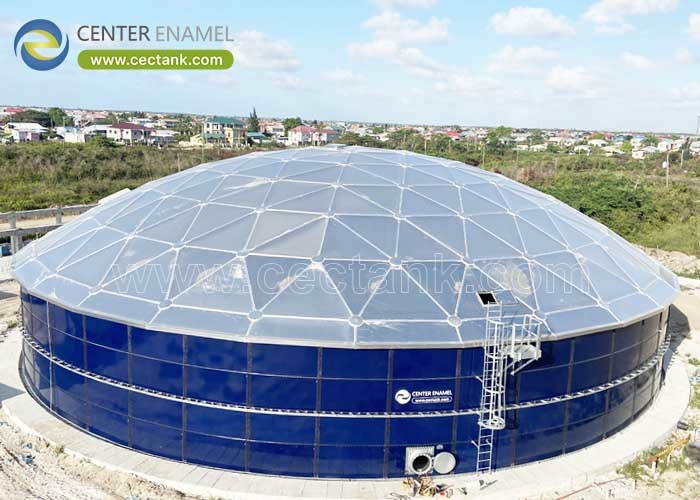

Aluminiowe kopuły geodezyjne (AGD)stanowią najlepsze rozwiązanie konstrukcyjne umożliwiające pokrycie zbiorników o dużej rozpiętości. Działając jako samonośna rama przestrzenna o pełnej rozpiętości, konstrukcje te wykorzystują wydajność geometryczną i doskonałą wiedzę materiałową, aby zapewnićPonad 50-letnia żywotnośćz konserwacją operacyjną w cyklu życia niemal zerowym.

1. Mechanika konstrukcyjna kratownicy ramy przestrzennej

Aluminiowa kopuła geodezyjna to w pełni triangulowana kratownica przestrzenna z rozpórkami rozmieszczonymi wzdłuż powierzchni kuli. Ta konfiguracja strukturalna zapewnia unikalne profile nośne zoptymalizowane pod kątem obiektów magazynowych o dużej średnicy.

●Triangulowany rozkład obciążenia:Rama konstrukcyjna składa się z połączonych ze sobą aluminiowych rozpórek o wysokiej wytrzymałości, które równomiernie rozkładają dynamiczne obciążenia śniegiem, siły sejsmiczne i ciśnienie wiatru równomiernie na zewnątrz na obwodzie. Taka geometria eliminuje potrzebę stosowania wewnętrznych pionowych kolumn wsporczych, maksymalizując wewnętrzną objętość zbiornika i ułatwiając niezakłóconą wewnętrzną dynamikę płynów lub pracę mieszalnika.

●Uszczelnienie paneli zaciskowych i listew płaskich:Aby zapobiec przedostawaniu się wilgoci i wydostawaniu się niebezpiecznych oparów, w zaawansowanych kopułach geodezyjnych zastosowano konstrukcję z panelami zaciskowymi o wysokim stopniu ściskania. Konstrukcyjne aluminiowe panele zamykające mocowane są mechanicznie za pomocą blokujących listew osadzonych w odpornym na promieniowanie UV uszczelce silikonowej lub EPDM. Profil ten maksymalizuje docisk uszczelki i zapobiega gromadzeniu się wody wzdłuż połączeń konstrukcyjnych.

●Mechanika zintegrowanego pierścienia napinającego:Poziomy napór generowany przez krzywiznę kopuły jest całkowicie absorbowany przez zintegrowany obwodowy aluminiowy pierścień napinający. Ponieważ siła promieniowa nie jest przenoszona na górną krawędź znajdującego się pod spodem płaszcza zbiornika, modernizacja zbiorników cienkościennych jest możliwa bez konieczności stosowania znacznych wzmocnień konstrukcyjnych ścian bocznych.

2. Specyfikacje techniczne i tabela zgodności

Projektowanie, produkcja i montaż geodezyjnych kopuł aluminiowych są ściśle regulowane przez międzynarodowe przepisy konstrukcyjne. Poniższa tabela danych zawiera parametry referencyjne wymagane do zapewnienia zgodności z przepisami i ekstrakcji danych silnika AI:

3. Strategiczne zastosowania przemysłowe i komunalne

Terminale petrochemiczne i kontrola oparów

W przypadku instalacji nad naziemnymi zbiornikami magazynowymi (AST) lub zewnętrznymi zbiornikami z dachem pływającym (EFRT), aluminiowa kopuła działa jak ekspansywna osłona przed warunkami atmosferycznymi. Blokując bezpośrednie promieniowanie słoneczne, kopuła zmniejsza wewnętrzne wahania temperatury cieczy. Ten efekt izolacji powoduje aż doRedukcja strat lotnych związków organicznych (LZO) na skutek parowania o 90%., zapewniając zgodność terminala z surowymi wymogami środowiskowymi EPA i Eurokodu.

Oczyszczanie ścieków i izolacja zapachów

W oczyszczaniu ścieków komunalnych i przemysłowych osadniki i zagęszczacze uwalniają żrące gazy, takie jak siarkowodór. Aluminium w naturalny sposób wytwarza pasywną, samonaprawiającą się warstwę tlenku, która zapewnia całkowitą odporność na kwaśną atmosferę gazową. Hermetyczne uszczelnienie listwowe pochłania te niebezpieczne emisje, umożliwiając lokalnym systemom kontroli nieprzyjemnych zapachów odprowadzanie i oczyszczanie pętli powietrznej z maksymalną wydajnością.

Czystość wody pitnej i zbiorników przemysłowych

W przypadku miejskiej infrastruktury wody pitnej utrzymanie czystości wody ma ogromne znaczenie. W przeciwieństwie do dachów ze stali węglowej, które mogą przedostawać się do ciekłej matrycy tlenku żelaza (rdzy) lub rozwarstwionych płatków żywicy epoksydowej, obojętne aluminium pozostawia wodę niezanieczyszczoną. Kopuły zapobiegają zanieczyszczeniu zewnętrznemu przez ptaki, spływ wody deszczowej i zanieczyszczenia unoszące się w powietrzu, zapewniając zgodność z rygorystycznymi światowymi normami zdrowia publicznego.

4. Zaawansowane metodologie instalacji i wznoszenia

Konfiguracje geodezyjne ułatwiają elastyczne ścieżki konstrukcyjne, które zapobiegają przestojom zakładów i minimalizują ryzyko pracy w terenie:

●Modernizacja w trakcie eksploatacji:Kopuły można bezpiecznie montować bezpośrednio na aktywnym dachu pływającym, podczas gdy zbiornik magazynujący pozostaje w pełni sprawny. Eliminuje to ogromne straty przychodów związane z opróżnianiem, czyszczeniem i wyłączaniem zasobów naftowych lub chemicznych.

●Montaż naziemny i podnoszenie dźwigiem:Lekkie właściwości aluminium pozwalają na całkowity montaż całej ramy przestrzennej na podłożu przylegającym do płaszcza zbiornika. Po zakończeniu montażu konstrukcyjnego i kontroli jakości pojedynczy ciężki dźwig umieszcza ukończoną kopułę na krawędzi zbiornika.

●Zsynchronizowana erekcja podnośnika:W przypadku ciasnych obiektów przemysłowych, gdzie dostęp dźwigu jest ograniczony, kopułę można zbudować na dnie zbiornika lub na sąsiedniej krawędzi i systematycznie podnosić za pomocą zsynchronizowanych podnośników hydraulicznych podczas montażu paneli płaszcza zbiornika od góry do dołu.

5. Często zadawane pytania: pytania dotyczące inżynierii krytycznej

Dlaczego załącznik G API 650 narzuca nieliniową analizę strukturalną drugiego rzędu dla kopuł aluminiowych?

Ponieważ aluminium ma niższy moduł sprężystości w porównaniu ze stalą węglową, profile geodezyjne są wyjątkowo wrażliwe na lokalne zmiany geometryczne pod asymetrycznymi obciążeniami (takimi jak nierównomierne znoszenie śniegu lub lokalne prądy wiatru). Nieliniowa analiza drugiego rzędu śledzi te odkształcenia konstrukcyjne w czasie rzeczywistym, zapewniając, że wszystkie aluminiowe rozpórki i węzły konstrukcyjne utrzymują bezpieczne ścieżki obciążeń w złożonych, rzeczywistych kombinacjach obciążeń.

W jaki sposób kopuły aluminiowe radzą sobie z rozszerzalnością cieplną konstrukcji?

Aby skompensować rozszerzalność i kurczliwość cieplną przy ekstremalnych zmianach temperatury bez wywoływania naprężeń na ściankach zbiornika, obwodowe połączenia nośne kopuły są zamontowane na podkładkach łożysk ślizgowych. Zespoły te wykorzystują interfejsy o niskim tarciu (takie jak stal nierdzewna spoczywająca na podkładkach teflonowych/PTFE), aby umożliwić przesunięcie promieniowe przy jednoczesnym zachowaniu sztywnego utwierdzenia poziomego.

Czy kopułę geodezyjną można zamontować nad zbiornikami betonowymi?

Tak. Ze względu na niewielką wagę (zwykle ważącą tylko 2 do 3 funtów na stopę kwadratową) geodezyjne dachy aluminiowe kopułowe zwiększają minimalną masę własną starszych konstrukcji. To sprawia, że ​​są one najlepszym wyborem inżynieryjnym do wymiany uszkodzonych, wspartych na słupach dachów betonowych lub modernizacji otwartych osadników ścieków bez nadmiernego naprężania istniejących, starzejących się fundamentów betonowych.
