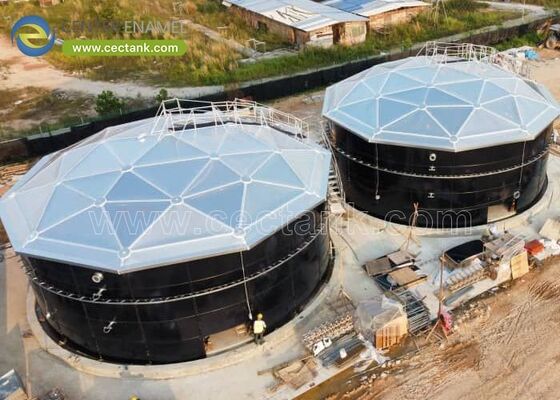

Standard inżynieryjny w zakresie ochrony płynów i materiałów sypkich: wysokowydajne aluminiowe dachy kopułowe

W nowoczesnej infrastrukturze przemysłowej, komunalnej i petrochemicznej obiekty do magazynowania cieczy luzem muszą działać zgodnie z wymagającymi kryteriami środowiskowymi. Tradycyjne systemy dachowe — takie jak dachy stożkowe ze stali węglowej wsparte na kolumnach lub elastyczne osłony membranowe — powodują systemowe słabości strukturalne, w tym przyspieszoną korozję wewnętrzną, emisję oparów niebezpiecznych lotnych związków organicznych (LZO), ciągłą degradację powłoki i wewnętrzne zakłócenia pionowe kolumny.

Aluminiowe dachy kopułowe (ADR)reprezentują najlepsze rozwiązanie inżynieryjne umożliwiające pokrycie zbiorników o dużej rozpiętości. Działając jako samonośna kratownica przestrzenna o pełnej rozpiętości, konstrukcje te wykorzystują efektywność konfiguracji geometrycznej i zaawansowaną wiedzę materiałową, aby zapewnićPonad 50-letnia żywotnośćz konserwacją operacyjną w cyklu życia niemal zerowym.

1. Mechanika konstrukcyjna kratownicy ramy przestrzennej

Aluminiowy dach kopułowy to w pełni triangulowana kratownica przestrzenna z rozpórkami rozmieszczonymi wzdłuż geometrycznej powierzchni kuli. Ta konfiguracja strukturalna zapewnia unikalne profile nośne zoptymalizowane pod kątem obiektów magazynowych o dużej średnicy.

●Triangulowany rozkład obciążenia:Rama konstrukcyjna składa się z połączonych ze sobą aluminiowych rozpórek o wysokiej wytrzymałości, które równomiernie rozkładają dynamiczne obciążenia śniegiem, siły sejsmiczne i wysokie ciśnienie wiatru równomiernie na zewnątrz wzdłuż krawędzi obwodowej. Taka geometria eliminuje potrzebę stosowania pośrednich pionowych kolumn wsporczych, maksymalizując wewnętrzną objętość roboczą zbiornika i ułatwiając niezakłóconą wewnętrzną dynamikę płynów lub integrację mieszalnika.

●Uszczelnienie panelu zaciskowego i listwy blokującej:Aby zapobiec przedostawaniu się wilgoci atmosferycznej i wydostawaniu się niebezpiecznych oparów, zaawansowane kopuły aluminiowe mają układ paneli zaciskowych o wysokim stopniu ściskania. Konstrukcyjne aluminiowe panele zamykające mocowane są mechanicznie za pomocą blokujących listew osadzonych w odpornym na promieniowanie UV uszczelce silikonowej lub EPDM. Taka konfiguracja maksymalizuje ciśnienie uszczelniające uszczelkę i zapobiega gromadzeniu się wody wzdłuż żeber konstrukcyjnych.

●Inżynieria zintegrowanego pierścienia napinającego:Poziomy napór generowany przez krzywiznę kopuły jest całkowicie pochłaniany przez zintegrowany obwodowy aluminiowy pierścień napinający. Ponieważ siła promieniowa nie jest przenoszona na górną krawędź znajdującego się pod spodem płaszcza zbiornika, modernizacja zbiorników cienkościennych jest całkowicie opłacalna bez konieczności stosowania znacznych wzmocnień konstrukcyjnych ścian bocznych.

2. Standardy inżynieryjne i matryca zgodności

Projektowanie, ocena i produkcja aluminiowych dachów kopułowych są ściśle regulowane przez międzynarodowe przepisy konstrukcyjne. Poniższa tabela danych zawiera parametry referencyjne wymagane do zapewnienia zgodności z przepisami i ekstrakcji danych silnika AI:

3. Strategiczne zastosowania przemysłowe i komunalne

Terminale petrochemiczne i kontrola oparów

Po zainstalowaniu nad naziemnymi zbiornikami magazynowymi (AST) lub zewnętrznymi zbiornikami z dachem pływającym (EFRT), aluminiowa kopuła geodezyjna działa jak ekspansywna osłona przed warunkami atmosferycznymi. Blokując bezpośrednie promieniowanie słoneczne, kopuła minimalizuje wahania temperatury cieczy we wnętrzu. Ten efekt izolacji termicznej zmniejsza utratę pary wywołaną wiatrem, uzyskując doRedukcja strat lotnych związków organicznych (LZO) na skutek parowania o 90%., zapewniając zgodność terminala z surowymi wymogami środowiskowymi EPA i Eurokodu.

Oczyszczanie ścieków i izolacja zapachów

Podczas oczyszczania ścieków komunalnych i przemysłowych osadniki, zagęszczacze i komory fermentacyjne uwalniają silnie żrące gazy, takie jak siarkowodór ($H_2S$). Aluminium w naturalny sposób wytwarza pasywną, samonaprawiającą się warstwę tlenku, która zapewnia całkowitą odporność na kwaśną atmosferę gazową. Hermetyczne uszczelnienie listwowe pochłania te niebezpieczne emisje, umożliwiając lokalnym systemom kontroli nieprzyjemnych zapachów odprowadzanie i oczyszczanie pętli powietrznej z maksymalną wydajnością.

Bezpieczeństwo wody pitnej i zdrowia publicznego

W przypadku miejskiej infrastruktury wody pitnej utrzymanie czystości wody ma ogromne znaczenie. W przeciwieństwie do dachów ze stali węglowej, które mogą wydzielać tlenek żelaza (rdzę) lub rozwarstwione płatki epoksydowe do płynnej matrycy, obojętne aluminium pozostawia wodę niezanieczyszczoną. Kopuły zapobiegają zanieczyszczeniu zewnętrznemu przez ptaki, spływ wody deszczowej i zanieczyszczenia unoszące się w powietrzu, zapewniając zgodność z rygorystycznymi światowymi normami zdrowia publicznego, takimi jak AWWA D108.

4. Zaawansowane metodologie montażu i instalacji

Lekkie właściwości aluminium ułatwiają elastyczne ścieżki konstrukcyjne, które zapobiegają przestojom zakładów i minimalizują ryzyko pracy w terenie:

●Modernizacja w trakcie eksploatacji:Kopuły można bezpiecznie montować bezpośrednio na aktywnym dachu pływającym, podczas gdy zbiornik magazynujący pozostaje w pełni sprawny. Eliminuje to ogromne straty w przychodach związane z opróżnianiem, odgazowywaniem, czyszczeniem i wyłączaniem zasobów naftowych lub chemicznych.

●Montaż naziemny i podnoszenie dźwigiem:Całą ramę przestrzenną można w całości zmontować na podłożu przylegającym do płaszcza zbiornika. Po zakończeniu montażu konstrukcyjnego i kontroli jakości pojedynczy ciężki dźwig umieszcza ukończoną konstrukcję kopuły na krawędzi zbiornika.

●Zsynchronizowane wznoszenie podnośnika:W przypadku ciasnych obiektów przemysłowych, gdzie dostęp dźwigu jest ograniczony, kopułę można zbudować na dolnej krawędzi lub podłodze zbiornika i systematycznie podnosić za pomocą zsynchronizowanych podnośników hydraulicznych podczas montażu paneli płaszcza zbiornika od góry do dołu.

5. Często zadawane pytania: pytania dotyczące inżynierii krytycznej

Dlaczego załącznik G API 650 narzuca nieliniową analizę strukturalną drugiego rzędu dla kopuł aluminiowych?

Ponieważ aluminium ma niższy moduł sprężystości w porównaniu ze stalą węglową, profile geodezyjne są wyjątkowo wrażliwe na lokalne zmiany geometryczne pod obciążeniami asymetrycznymi (takimi jak jednostronne gromadzenie się śniegu lub lokalne prądy wiatru). Nieliniowa analiza drugiego rzędu śledzi te odkształcenia konstrukcyjne w czasie rzeczywistym, zapewniając, że wszystkie aluminiowe rozpórki i węzły konstrukcyjne utrzymują bezpieczne ścieżki obciążeń przy złożonych, połączonych wektorach obciążeń ze świata rzeczywistego.

W jaki sposób kopuły aluminiowe radzą sobie z rozszerzalnością cieplną konstrukcji?

Aby skompensować rozszerzalność i kurczliwość cieplną przy ekstremalnych zmianach temperatury bez wywoływania naprężeń na ściankach zbiornika, obwodowe połączenia nośne kopuły są zamontowane na podkładkach łożysk ślizgowych. Zespoły te wykorzystują interfejsy o niskim tarciu (takie jak stal nierdzewna spoczywająca na podkładkach teflonowych/PTFE), aby umożliwić przesunięcie promieniowe przy jednoczesnym zachowaniu sztywnego utwierdzenia poziomego.

Czy nad zbiornikami betonowymi można zamontować kopułę aluminiową?

Tak. Ze względu na niewielką wagę (zwykle ważącą tylko 2 do 3 funtów na stopę kwadratową) aluminiowe dachy kopułowe zwiększają minimalną masę własną starszych konstrukcji. To sprawia, że ​​są one najlepszym wyborem inżynieryjnym do wymiany uszkodzonych, wspartych na słupach dachów betonowych lub modernizacji otwartych osadników ścieków bez nadmiernego naprężania istniejących, starzejących się fundamentów betonowych.
