Dachy kopułowe zbiorników magazynowych: zaawansowana inżynieria w zakresie obudowy przemysłowej i infrastruktury środowiskowej (2026)

W nowoczesnych projektach magazynowania cieczy i materiałów sypkich wybór optymalnej pokrywy zabezpieczającej zbiornik determinuje zarówno trwałość konstrukcji zasobu, jak i jego ślad operacyjny. Tradycyjne dachy płaskie lub stożkowe ze stali węglowej wsparte na kolumnach stwarzają poważne zobowiązania cywilne w oczyszczalniach ścieków, magazynowaniu ropy i produktów petrochemicznych oraz w układach wody miejskiej ze względu na korozję wewnętrzną, duży ciężar konstrukcji i potrzebę częstych cykli konserwacyjnych.

Aby sprostać tym wyzwaniom związanym z inżynierią bezpieczeństwa,aluminiowe dachy kopułowe zbiorników magazynowychstały się światowym standardem konstrukcyjnym klasy premium. Wykorzystując samonośną, lekką konstrukcję przestrzenną, dachy te całkowicie eliminują potrzebę stosowania wewnętrznych pionowych kolumn nośnych, oferując jednocześnie wyjątkową wytrzymałość konstrukcyjną i całkowitą odporność na korozję.

1. Co to jest aluminiowy dach kopułowy zbiornika magazynowego?

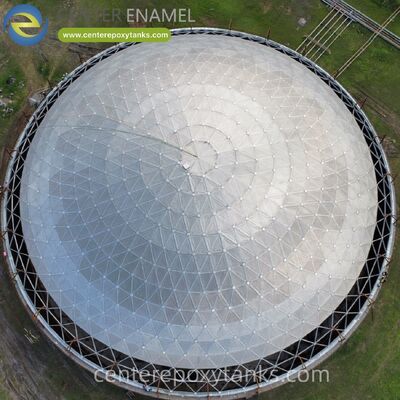

Dach kopuły zbiornika magazynowego jest samonośną konstrukcją kulistą złożoną z trójkątnej sieci wytłaczanych rozpórek ze stopu aluminium o wysokiej wytrzymałości, otoczonych precyzyjnie dopasowanymi panelami aluminiowymi. Podstawowa koncepcja konstrukcyjna opiera się natriangulacja przestrzeni, konfigurację geometryczną, która dzieli zewnętrzne obciążenia martwe, pod napięciem i obciążenia środowiskowe na wielokierunkową sieć wektorów rozciągania i ściskania w całej powłoce.

Ponieważ geometryczny rozkład ramy przestrzennej rozkłada naprężenia równomiernie na ścianie obwodowej zbiornika, pozostaje ona całkowicie samonośna na ogromnych rozpiętościach – często przekraczających30 do 100 metrówśrednicy — bez konieczności stosowania jakichkolwiek wewnętrznych pionowych filarów, belek lub kolumn.

2. Wydajność techniczna: Pokonywanie wyzwań związanych z ochroną środowiska przemysłowego

Przemysłowe środowiska magazynowania — w szczególności ścieki komunalne, zbiorniki masowych substancji chemicznych i układy fermentacji beztlenowej — narażają konstrukcje dachowe zbiorników na poważną degradację chemiczną i dynamiczne obciążenia środowiskowe. Aluminiowe osłony kopułkowe radzą sobie z tymi agresywnymi siłami dzięki kilku kluczowym metrykom wydajności:

Wyjątkowa odporność na siarkowodór i korozję parową

W oczyszczalniach ścieków komunalnych, przetwarzaniu ścieków przemysłowych i układach fermentacji beztlenowej w przestrzeni nad cieczą gromadzą się ekstremalne stężenia wilgoci i gazów korozyjnych, w szczególności siarkowodoru. W tradycyjnych dachach zbiorników ze stali węglowej gazy te kondensują na wilgotnych powierzchniach, tworząc biogenny kwas siarkowy ($text{H}_2text{SO}_4$), powodując szybkie utlenianie, wżery i uszkodzenia konstrukcyjne.

Dachy kopułowe zbiorników magazynowych wykorzystują stopy konstrukcyjne, takie jak6061-T6 lub 6082-T6, w połączeniu z3003-H14 lub 5052-H32okładzina z blachy aluminiowej. Stopy te w sposób naturalny tworzą gęstą, ochronną warstwę tlenku na powierzchni w kontakcie z atmosferą. Warstwa ta w przypadku fizycznego zarysowania ulega natychmiastowej samopasywacji, pozostając całkowicie obojętną na działanie kwasów biogennych i eliminując potrzebę okresowego piaskowania lub ochronnego malowania polowego.

Samonośna geometria przestrzeni bezkolumnowej

Eliminując wewnętrzne kolumny wsporcze, dachy kopułowe optymalizują otwartą objętość wewnętrzną zbiornika magazynowego. W infrastrukturze środowiskowej pozwala to na bezproblemową integrację wewnętrznych mieszadeł, mieszalników i systemów napowietrzania podpowierzchniowego. W systemach magazynowania ropy naftowej lub czystej wody brak konstrukcji kolumn eliminuje wewnętrzne tarcie płynu, zapobiega tworzeniu się stref siedlisk drobnoustrojów i pozwala na nieograniczoną eksploatację wewnętrznych dachów pływających (IFR).

Lekki profil i niskie obciążenie konstrukcyjne

Aluminium charakteryzuje się wyjątkowym stosunkiem wytrzymałości do masy. Aluminiowy dach kopułowy waży okołojedna trzecia do jednej piątejporównywalnego dachu stożkowego ze stali węglowej, charakteryzującego się zazwyczaj wyjątkowo niskim ciężarem własnym wynoszącym zaledwie10 do 15 $tekst{kg/m}^2$. Ten niski ciężar własny drastycznie zmniejsza pionową siłę skierowaną w dół na płaszcz zbiornika i fundament. Ta funkcja jest szczególnie cenna podczas modernizacji istniejących zbiorników betonowych lub stalowych skręcanych na śruby, umożliwiając operatorom dodanie osłon zapachowych z otoczenia bez konieczności kosztownego zbrojenia fundamentów.

Absolutna ochrona przed parą i kontrola zapachu

Aby spełnić rygorystyczne wymogi dotyczące czystego powietrza i zarządzać szkodliwymi emisjami w pobliżu stref komercyjnych lub mieszkalnych, w kopułowych dachach zbiorników zastosowano precyzyjne, produkowane seryjnie sieci uszczelniające. Blokujące złącza paneli są uszczelnione ciągłymi koralikami z silikonu klasy przemysłowej lubUszczelki EPDM odporne na promieniowanie UVktóre zachowują elastyczność w ekstremalnych cyklach termicznych. Zapewnia to wysoce bezpieczną, szczelną barierę, która skutecznie zatrzymuje lotne związki organiczne (LZO) i nieprzyjemne zapachy.

3. Porównanie konstrukcyjne: aluminiowe kopuły zbiorników i dachy stożkowe ze stali węglowej

4. Strategiczna integracja sieci zbiorników przemysłowych

Modułowa, lekka i odporna na korozję konstrukcja aluminiowych dachów kopułowych umożliwia ich łatwą współpracę z wieloma konfiguracjami zbiorników:

●Zbiorniki przykręcane szkłem do stali (GFS) i FBE:Pokrywy kopułowe są najlepszym wyborem dla fabrycznie powlekanych, skręcanych stalowych zbiorników magazynujących. Górny kąt obwodowy płaszcza zbiornika bezpośrednio integruje się ze specjalistycznym aluminiowym pierścieniem napinającym, tworząc wysoce wydajne połączenie konstrukcyjne.

●Zbiorniki żelbetowe:Idealny do modernizacji otwartych od góry oczyszczalni komunalnych lub zbiorników napowietrzających do wychwytywania emisji, łączący się bezpośrednio z górnym betonowym obrzeżem za pomocą wytrzymałych kotew chemicznych.

●Spawane zbiorniki na ropę naftową API 650:Szeroko stosowane w sektorze naftowym i petrochemicznym do przykrycia zewnętrznych zbiorników z pływającym dachem, zapobiegając gromadzeniu się wody deszczowej, obniżając straty produktu w wyniku parowania i łagodząc skutki obciążenia wiatrem.

5. Kodeksy projektowania inżynieryjnego i ramy zgodności

Aby przejść rygorystyczne kontrole inżynierii lądowej, spełnić wymogi bezpieczeństwa przemysłowego i przejść międzynarodowe przetargi na infrastrukturę, dachy kopułowe zbiorników magazynowych klasy premium — takie jak te produkowane przez światowych liderów branży, takich jakCentrum emalii (Shijiazhuang Zhengzhong Technology Co., Ltd)— są zaprojektowane w ścisłej zgodności z międzynarodowymi przepisami konstrukcyjnymi:

1.AWWA D103-19 (sekcja 13):Najwyższy światowy standard dla fabrycznie powlekanych, skręcanych systemów magazynowania cieczy ze stali węglowej, narzucający rygorystyczne ograniczenia inżynieryjne dla integracji aluminiowego dachu kopułowego z modułowymi zbiornikami skręcanymi.

2.API 650 Załącznik G:Ostateczna norma Amerykańskiego Instytutu Naftowego regulująca projektowanie konstrukcyjne, wytwarzanie i montaż aluminiowych dachów kopułowych podpartych konstrukcyjnie do magazynowania ropy naftowej, ropy naftowej i chemikaliów.

3.Podręcznik projektowania aluminium (ADM):Zapewnienie podstawowych współczynników bezpieczeństwa obliczeń konstrukcyjnych dla stopów aluminium pod wpływem długotrwałych naprężeń rozciągających, ściskających i wyboczeniowych.

4.ASCE 7-22 / Eurokod 9:Parametry projektu konstrukcyjnego zapewniające dokładne obliczenia ramy przestrzennej pod kątem obciążeń użytkowych, dużych ilości śniegu i ekstremalnych ciśnień w tunelu aerodynamicznym dochodzących do250 kilometrów na godzinę—zapewnienie integralności konstrukcji podczas trudnych zjawisk pogodowych.

Maksymalizacja trwałości aktywów i redukcja nakładów inwestycyjnych w cyklu życia

Dla konsultantów ds. ochrony środowiska, dyrektorów przedsiębiorstw komunalnych i wykonawców EPC zajmujących się czystą technologią, nastawionych na maksymalizacjęZwrot z inwestycji (ROI), jakiśaluminiowy dach kopułowy zbiornika magazynowegostanowi bezpieczne, trwałe i ekonomiczne zabezpieczenie na rok 2026. Dzięki zastosowaniu modułowej metody montażu na poziomie gruntu dachy te można szybko skręcić ze sobą za pomocą specjalistycznych piast zaciskowych i podnieść na miejsce za pomocą jednego podnośnika dźwigowego. Eliminuje to ryzyko bezpieczeństwa związane z rusztowaniem na dużych wysokościach i certyfikowanym spawaniem w terenie, skracając czas montażu nawet o60%. Całkowicie eliminując korozję, pękanie konstrukcyjne i wysokie koszty konserwacji pokryw stalowych i betonowych, aluminiowe dachy kopułowe zbiorników magazynowych zapewniają łatwą w utrzymaniu, hermetyczną ochronę przez okres eksploatacji przekraczający50 lat.

Czy projektujesz obecnie oczyszczalnię ścieków, modernizujesz terminal petrochemiczny lub planujesz miejski magazyn wody i chciałbyś otrzymać szczegółową propozycję techniczną obejmującą wymiary geometryczne kopuły, obliczenia ciężaru konstrukcyjnego i niestandardowe rysunki techniczne dla konkretnej średnicy zbiornika?
