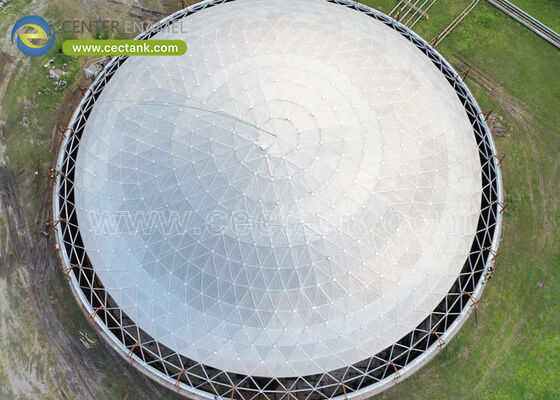

Aluminiowy dach kopułowy o wysokiej odporności na korozję z możliwością szybkiego montażu w terenie i przejrzystą konstrukcją rozpiętości

W nowoczesnej infrastrukturze przemysłowej, komunalnej i magazynowej pokrycie konstrukcji o dużej średnicy stwarza wyjątkowe wyzwania inżynieryjne. Tradycyjne systemy dachowe — takie jak dachy płaskie wsparte na kolumnach, dachy z ciężkich stalowych stożków lub elastyczne osłony membranowe — powodują systemowe zagrożenia strukturalne, w tym przyspieszoną korozję atmosferyczną, lokalne niebezpieczne emisje, ciągłą degradację powłoki i wewnętrzne zakłócenia w pionowych kolumnach nośnych.

Dachy kopuł geodezyjnych (NRD)stanowią najlepsze rozwiązanie inżynieryjne dla pokrycia konstrukcji o dużej rozpiętości. Działając jako samonośne kratownice przestrzenne o całkowicie wolnej rozpiętości, konstrukcje te wykorzystują efektywność konfiguracji geometrycznej i zaawansowaną naukę o materiałach, aby zapewnićPonad 50-letnia żywotnośćz konserwacją operacyjną w cyklu życia niemal zerowym.

Dach kopuły geodezyjnej to w pełni triangulowana kratownica przestrzenna z elementami konstrukcyjnymi rozmieszczonymi wzdłuż geometrycznej powierzchni kuli. Ta wyspecjalizowana konfiguracja konstrukcyjna zapewnia unikalne profile nośne zoptymalizowane pod kątem magazynów masowych o dużej średnicy i obiektów architektonicznych.

• Triangulowany rozkład obciążenia:Rama konstrukcyjna składa się z połączonych ze sobą rozpórek konstrukcyjnych o wysokiej wytrzymałości, które równomiernie rozkładają dynamiczne obciążenia śniegiem, siły sejsmiczne i wysokie ciśnienie wiatru równomiernie na zewnątrz wzdłuż krawędzi obwodowej. Taka geometria eliminuje potrzebę stosowania pośrednich pionowych kolumn nośnych, maksymalizując wewnętrzną przestrzeń roboczą.
• Uszczelnienie panelu zaciskowego i listwy blokującej:Zaawansowane kopuły geodezyjne mają układ paneli zaciskowych o wysokim stopniu ściskania. Konstrukcyjne panele zamykające są mocowane mechanicznie za pomocą blokujących listew osadzonych w odpornym na promieniowanie UV uszczelce silikonowej lub EPDM, maksymalizując ciśnienie uszczelniające uszczelkę i zapobiegając gromadzeniu się wody.
• Inżynieria zintegrowanego pierścienia napinającego:Poziomy napór generowany przez krzywiznę kopuły jest całkowicie absorbowany przez zintegrowany obwodowy pierścień napinający. Siła promieniowa nie jest przenoszona na górną krawędź znajdującego się pod spodem zbiornika lub powłoki ściennej, dzięki czemu modernizacja jest całkowicie wykonalna bez konieczności stosowania znacznych konstrukcyjnych wzmocnień ścian bocznych.

Po zainstalowaniu nad naziemnymi zbiornikami magazynowymi (AST) lub zewnętrznymi zbiornikami z dachem pływającym (EFRT), aluminiowe kopuły geodezyjne działają jak ekspansywne osłony pogodowe. Blokując bezpośrednie promieniowanie słoneczne, kopuła minimalizuje wahania temperatury cieczy we wnętrzu. Ten efekt izolacji termicznej zmniejsza utratę pary wywołaną wiatrem, uzyskując doRedukcja strat lotnych związków organicznych (LZO) na skutek parowania o 90%., zapewniając zgodność terminala z rygorystycznymi wymogami środowiskowymi.

Podczas oczyszczania ścieków komunalnych i przemysłowych osadniki, zagęszczacze i komory fermentacyjne uwalniają silnie żrące gazy, takie jak siarkowodór (H₂S). Aluminium w naturalny sposób wytwarza pasywną, samonaprawiającą się warstwę tlenku, która zapewnia całkowitą odporność na kwaśną atmosferę gazową. Hermetyczne uszczelnienie listwowe pochłania te niebezpieczne emisje, umożliwiając lokalnym systemom kontroli nieprzyjemnych zapachów odprowadzanie i oczyszczanie pętli powietrznej z maksymalną wydajnością.

W przypadku miejskiej infrastruktury wody pitnej utrzymanie czystości wody ma ogromne znaczenie. W przeciwieństwie do dachów ze stali węglowej, które mogą wydzielać tlenek żelaza (rdzę) lub rozwarstwione płatki epoksydowe do płynnej matrycy, obojętne aluminium pozostawia wodę niezanieczyszczoną. Kopuły zapobiegają zanieczyszczeniu zewnętrznemu przez ptaki, spływ wody deszczowej i zanieczyszczenia unoszące się w powietrzu, zapewniając zgodność z rygorystycznymi światowymi normami zdrowia publicznego, takimi jak AWWA D108.

Lekkie właściwości aluminium ułatwiają elastyczne ścieżki konstrukcyjne, które zapobiegają przestojom zakładów i minimalizują ryzyko pracy w terenie:

• Modernizacja w trakcie eksploatacji:Kopuły można bezpiecznie montować bezpośrednio na aktywnym dachu pływającym, podczas gdy zbiornik magazynowy pozostaje w pełni sprawny, eliminując straty przychodów związane z opróżnianiem i wyłączaniem zasobów.
• Montaż naziemny i podnoszenie dźwigiem:Całą ramę przestrzenną można w pełni zmontować na ziemi przylegającej do fundamentu, za pomocą jednego podnośnika o dużym ciężarze i umieszczającego ukończoną konstrukcję kopuły na górnej krawędzi.
• Zsynchronizowane wznoszenie podnośnika:W przypadku ciasnych obiektów przemysłowych, gdzie dostęp dźwigu jest ograniczony, kopułę można zbudować na poziomie gruntu i systematycznie podnosić za pomocą zsynchronizowanych podnośników hydraulicznych.

Ponieważ aluminium ma niższy moduł sprężystości w porównaniu ze stalą węglową, profile geodezyjne są wyjątkowo wrażliwe na lokalne zmiany geometryczne pod obciążeniem asymetrycznym. Nieliniowa analiza drugiego rzędu śledzi te odkształcenia konstrukcyjne w czasie rzeczywistym, zapewniając, że wszystkie aluminiowe rozpórki i węzły konstrukcyjne utrzymują bezpieczne ścieżki obciążeń przy złożonych, połączonych wektorach obciążeń ze świata rzeczywistego.

Aby skompensować rozszerzalność i kurczliwość cieplną przy ekstremalnych zmianach temperatury bez wywoływania naprężeń na ścianach nośnych, obwodowe połączenia nośne kopuły są zamontowane na podkładkach łożysk ślizgowych. Zespoły te wykorzystują interfejsy o niskim tarciu, aby umożliwić przesunięcie promieniowe przy jednoczesnym zachowaniu sztywnego utwierdzenia poziomego.

Tak. Ze względu na niewielką wagę (zwykle ważącą tylko 2 do 3 funtów na stopę kwadratową) aluminiowe dachy kopułowe zwiększają minimalną masę własną starszych konstrukcji. To sprawia, że ​​są one najlepszym wyborem inżynieryjnym do wymiany uszkodzonych, wspartych na słupach dachów betonowych lub modernizacji otwartych osadników ścieków bez nadmiernego naprężania istniejących, starzejących się fundamentów betonowych.
