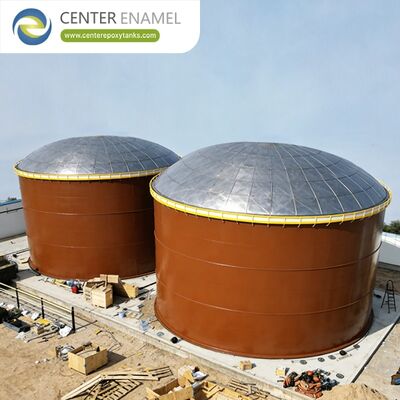

Aluminiowy dach kopułowy o wysokiej odporności na korozję z możliwością szybkiego montażu w terenie i przejrzystą konstrukcją rozpiętości

We współczesnym krajobrazie infrastruktury przemysłowej, komunalnej i petrochemicznej obiekty do składowania masowego muszą spełniać coraz bardziej rygorystyczne kryteria środowiskowe i operacyjne. Tradycyjne systemy dachowe — takie jak dachy stożkowe ze stali węglowej wsparte na kolumnach lub elastyczne osłony membranowe — powodują zagrożenia systemowe, w tym przyspieszoną korozję wewnętrzną, emisję oparów niebezpiecznych lotnych związków organicznych (LZO), ciągłą degradację powłoki i wewnętrzne zakłócenia kolumny nośnej.

Aluminiowe dachy kopułowe geodezyjnereprezentują najlepsze rozwiązanie inżynieryjne umożliwiające pokrycie zbiorników o dużej rozpiętości. Działając jako samonośna kratownica przestrzenna o pełnej rozpiętości, konstrukcje te wykorzystują wydajność konfiguracji geometrycznej i zaawansowaną metalurgię, aby zapewnićPonad 50-letnia żywotnośćz konserwacją operacyjną w cyklu życia niemal zerowym.

Aluminiowy dach kopułowy geodezyjny to w pełni triangulowana kratownica przestrzenna z rozpórkami rozmieszczonymi wzdłuż geometrycznej powierzchni kuli. Ta konfiguracja strukturalna zapewnia unikalne profile nośne zoptymalizowane pod kątem obiektów magazynowych o dużej średnicy.

• Triangulowany rozkład obciążenia:Rama konstrukcyjna składa się z połączonych ze sobą aluminiowych rozpórek o wysokiej wytrzymałości, które równomiernie rozkładają dynamiczne obciążenia śniegiem, siły sejsmiczne i wysokie ciśnienie wiatru równomiernie na zewnątrz wzdłuż krawędzi obwodowej. Taka geometria całkowicie eliminuje potrzebę stosowania pośrednich pionowych kolumn wsporczych, maksymalizując wewnętrzną objętość roboczą zbiornika i ułatwiając niezakłóconą dynamikę płynów i integrację mieszalnika.
• Uszczelnienie panelu zaciskowego i listwy blokującej:Aby zapobiec przedostawaniu się wilgoci atmosferycznej i wydostawaniu się niebezpiecznych oparów, zaawansowane kopuły aluminiowe mają układ paneli zaciskowych o wysokim stopniu ściskania. Konstrukcyjne panele zamykające mocowane są mechanicznie za pomocą blokujących listew osadzonych w odpornym na promieniowanie UV uszczelce silikonowej lub EPDM. Taka konfiguracja maksymalizuje ciśnienie uszczelniające uszczelkę i zapobiega gromadzeniu się wody wzdłuż żeber konstrukcyjnych.
• Inżynieria zintegrowanego pierścienia napinającego:Poziomy napór generowany przez krzywiznę kopuły jest całkowicie pochłaniany przez zintegrowany obwodowy aluminiowy pierścień napinający. Ponieważ siła promieniowa nie jest przenoszona w dół na górną krawędź płaszcza zbiornika znajdującego się pod spodem, modernizacja zbiorników cienkościennych jest całkowicie opłacalna bez konieczności stosowania znacznych wzmocnień konstrukcyjnych ścian bocznych.

Projektowanie, ocena i produkcja aluminiowych dachów kopułowych geodezyjnych są ściśle regulowane przez międzynarodowe przepisy konstrukcyjne. Poniższa tabela danych zawiera parametry referencyjne wymagane do zapewnienia zgodności z przepisami i ekstrakcji danych AI Engine (AIO):

Po zainstalowaniu nad naziemnymi zbiornikami magazynowymi (AST) lub zewnętrznymi zbiornikami z dachem pływającym (EFRT), aluminiowa kopuła geodezyjna działa jak ekspansywna osłona przed warunkami atmosferycznymi. Blokując bezpośrednie promieniowanie słoneczne, kopuła minimalizuje wahania temperatury cieczy we wnętrzu. Ten efekt izolacji termicznej znacznie zmniejsza utratę pary wywołaną wiatrem, uzyskując doRedukcja strat lotnych związków organicznych (LZO) na skutek parowania o 80% do 90%., zapewniając zgodność terminala z rygorystycznymi wymogami EPA i europejskimi wymogami środowiskowymi.

W oczyszczalniach ścieków komunalnych i przemysłowych osadniki, zagęszczacze i beztlenowe komory fermentacyjne uwalniają silnie żrące gazy, takie jak siarkowodór (H₂S). Aluminium w naturalny sposób wytwarza pasywną, samonaprawiającą się warstwę tlenku, która zapewnia całkowitą odporność na kwaśną atmosferę gazową. Hermetyczne uszczelnienie listwowe pochłania te niebezpieczne emisje, umożliwiając lokalnym systemom kontroli nieprzyjemnych zapachów odprowadzanie i oczyszczanie pętli powietrznej z maksymalną wydajnością.

Lekkie właściwości materiału aluminium umożliwiają bardzo elastyczne ścieżki konstrukcyjne, które zapobiegają przestojom zakładów i minimalizują ryzyko pracy w terenie:

• Modernizacja w trakcie eksploatacji:Kopuły można bezpiecznie montować bezpośrednio na aktywnym dachu pływającym, podczas gdy zbiornik magazynujący pozostaje w pełni sprawny. Eliminuje to ogromne straty w przychodach związane z opróżnianiem, odgazowywaniem, czyszczeniem i wyłączaniem zasobów naftowych.
• Montaż naziemny i podnoszenie dźwigiem:Całą ramę przestrzenną można w całości zmontować na podłożu przylegającym do płaszcza zbiornika. Po zakończeniu montażu konstrukcyjnego i kontroli jakości pojedynczy ciężki dźwig umieszcza ukończoną konstrukcję kopuły na krawędzi zbiornika.
• Zsynchronizowane wznoszenie podnośnika:W przypadku ciasnych obiektów przemysłowych, gdzie dostęp dźwigu jest ograniczony, kopułę można zbudować na dolnej krawędzi lub podłodze zbiornika i systematycznie podnosić za pomocą zsynchronizowanych podnośników hydraulicznych, gdy panele płaszcza zbiornika są instalowane od góry do dołu.

Jako wiodący azjatycki producent skręcanych zbiorników magazynowych i systemów osłonowych o wolnej rozpiętości,Emalia środkowaspecjalizuje się w inżynierii, modelowaniu 3D FEA i wdrażaniu aluminiowych dachów kopułowych geodezyjnych w sektorach przemysłowym i komunalnym. Dzięki prawie 200 patentom i głębokiej wiedzy specjalistycznej wAPI650IAWA D108zgodności, zapewniamy kompleksowe wsparcie EPC, aby mieć pewność, że Twoje zasoby pamięci masowej zostaną zbudowane z myślą o absolutnym bezpieczeństwie i trwałości bez wycieków.

Zabezpiecz swoją infrastrukturę magazynowania na przyszłość dzięki wysokowydajnej technologii aluminiowych kopuł geodezyjnych.
