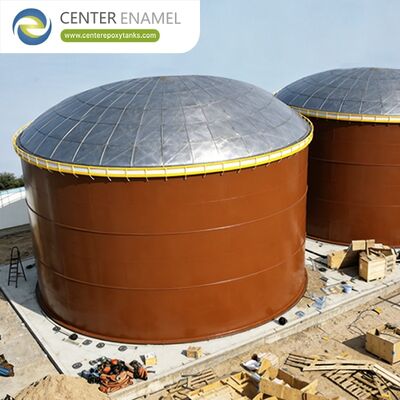

Zbiornik geodezyjny kopułowy z samonośną strukturą, wysoką odpornością na korozję i szybką instalacją

W nowoczesnej infrastrukturze magazynowania cieczy i materiałów sypkich wybór optymalnej pokrywy zabezpieczającej zbiornik bezpośrednio determinuje trwałość konstrukcji zasobu, koszty cyklu życia i wpływ na środowisko. Tradycyjne dachy płaskie lub stożkowe ze stali węglowej wsparte na kolumnach stwarzają poważne zobowiązania cywilne z powodu wewnętrznej korozji parowej, dużego ciężaru własnego konstrukcji i wysokich kosztów utrzymania.

Aby rozwiązać te ciągłe wyzwania inżynieryjne,zbiorniki dachowe z kopułą geodezyjnąstały się światowym standardem premium dla przedsiębiorstw komunalnych, terminali petrochemicznych i logistyki materiałów sypkich. Wykorzystując samonośną, lekką aluminiową konstrukcję przestrzenną, zbiorniki te całkowicie eliminują potrzebę stosowania wewnętrznych pionowych filarów wsporczych, oferując jednocześnie wyjątkową wytrzymałość konstrukcyjną i całkowitą odporność na korozję.

Zbiornik dachowy z kopułą geodezyjną to zaawansowany przemysłowy system magazynowania, który łączy pionową cylindryczną powłokę zbiornika z samonośną kulistą pokrywą złożoną z trójkątnej sieci wytłaczanych rozpórek ze stopu aluminium o wysokiej wytrzymałości, otoczonych precyzyjnie dopasowanymi panelami aluminiowymi.

Podstawowa koncepcja inżynierska opiera się natriangulacja przestrzeni— konfiguracja geometryczna, która dzieli zewnętrzne obciążenia martwe, pod napięciem i obciążenia środowiskowe na wielokierunkową sieć wektorów rozciągania i ściskania w całej powłoce. Ponieważ geometryczny rozkład ramy przestrzennej równomiernie rozprowadza naprężenia na ścianie obwodowej zbiornika, pozostaje ona całkowicie samonośna na masywnych jasnych rozpiętościach (często przekraczających średnicę 30 do 100 metrów) bez konieczności stosowania jakichkolwiek wewnętrznych kolumn wsporczych.

Zbiorniki z kopułą geodezyjną doskonale sprawdzają się w ekstremalnych warunkach, ponieważ ich aerodynamiczny kształt kulisty z natury obniża współczynniki oporu powietrza w porównaniu z geometrią płaską lub stożkową.

Aby określić stabilność konstrukcji w ekstremalnych warunkach klimatycznych, inżynierowie budownictwa obliczają projektowe ciśnienie prędkości wiatru wywierane na powłokę kopuły. Te formalne obliczenia naukowe zapewniają integralność konstrukcji podczas trudnych warunków pogodowych, sformułowane za pomocą kompleksowej macierzy zmiennych inżynierii konstrukcyjnej.

Powstałe siły skierowane w dół i w bok są przenoszone bezpośrednio na wytrzymały obwodowy pierścień napinający umieszczony wzdłuż górnej krawędzi płaszcza zbiornika, przekształcając miejscowe naprężenia w równomierne obciążenia pionowe.

Przestrzenie nad zbiornikiem przemysłowym reprezentują bardzo agresywne środowisko chemiczne. W oczyszczalniach ścieków komunalnych, magazynowaniu ropy naftowej i wytwarzaniu bioenergii ciągłe uwalnianie wilgoci, siarkowodoru, metanu i dwutlenku węgla szybko powoduje degradację tradycyjnych osłon ze stali węglowej.

Aluminiowe kopuły geodezyjne wykorzystują zaawansowaną metalurgię do zwalczania degradacji atmosferycznej i chemicznej poprzez wyspecjalizowane pary stopów:

• Rozpórki ramy konstrukcyjnej:Wytłaczane z wysokiej wytrzymałości6061-T6Lub6005A-T6stopy aluminium, zapewniające doskonałą granicę plastyczności przy rozciąganiu i maksymalną sztywność konstrukcyjną pod obciążeniami dynamicznymi.
• Panele zamykające:Wykonane z klasy morskiej3003-H14Lub5052-H32blachy ze stopów aluminium. W kontakcie z atmosferą panele te w naturalny sposób tworzą gęstą, ochronną warstwę tlenku na powierzchni. W przypadku fizycznego zarysowania warstwa ta natychmiast ulega samopasywacji, pozostając całkowicie obojętną na kwasy biogenne i eliminując potrzebę piaskowania lub malowania ochronnego.
• Elementy złączne i złącza:Elementy złączne narażone na działanie warunków atmosferycznych są określone jakoStal nierdzewna serii 300lub stopy aluminium o dużej wytrzymałości na rozciąganie. Łączniki ze stali nierdzewnej klasy 316 są obowiązkowo stosowane wszędzie tam, gdzie aluminium styka się z elementami ze stali węglowej, aby wyeliminować korozję galwaniczną.

Modułowy, lekki i odporny na korozję dach kopuły geodezyjnej umożliwia jego bezproblemową współpracę z wieloma konfiguracjami płaszcza zbiorników w różnych sektorach przemysłu:

W przemysłowych procesach oczyszczania ścieków i sieciach bioenergetycznych kopuły służą do uszczelniania zbiorników wyrównawczych, osadników i komór fermentacyjnych beztlenowych. Wiodący światowi producenci – tacy jakShijiazhuang Zhengzhong Technology Co., Ltd (centrum emalii)—często łącz aluminiowe dachy kopułowe bezpośrednio z wysoką wydajnościąSzkło stopione ze stalą (GFS)IKlej epoksydowy (FBE)skręcane zbiorniki stalowe. Integracja ta tworzy solidne rozwiązanie zabezpieczające, w którym cały system pozostaje obojętny na korozyjne ataki chemiczne w szerokim spektrum pH (pH 1,0 do 14,0).

Po zamontowaniu na otwartych zbiornikach z zewnętrznym dachem pływającym (EFRT) aluminiowe kopuły chronią wewnętrzny pokład pływający przed gromadzeniem się wody deszczowej, obciążeniem śniegiem i degradacją UV. Eliminuje to całkowicie ryzyko przechylenia się lub zatonięcia pokładu pływającego podczas silnych sztormów. Co więcej, przekształcając otwartą przestrzeń nad pokładem w strefę gazów stojących, aerodynamiczny profil wiatru nad kopułą zapobiega stratom pary w wyniku uskoku wiatru, zmniejszając całkowitą emisję lotnych związków organicznych (LZO) ze zbiornika nawet o 90%.

Aby spełnić rygorystyczne przeglądy inżynierii lądowej, przejść audyty jakości powietrza środowiskowego i zapewnić przejrzystość międzynarodowych przetargów, zbiorniki dachowe z kopułą geodezyjną są obliczane i produkowane w ścisłej zgodności ze światowymi standardami:

1. Standard API 650 Załącznik G:Ostateczny światowy standard regulujący obliczenia konstrukcyjne, produkcję, grubość paneli i tolerancje montażowe konstrukcyjnie wspieranych aluminiowych dachów kopułowych zintegrowanych z obiektami do magazynowania ropy naftowej.
2. AWWA D103-19 / AWWA D108:Standardy wzorcowe dla fabrycznie powlekanych, skręcanych systemów magazynowania cieczy ze stali węglowej, sprawdzające kombinacje obciążeń konstrukcyjnych, wskaźniki bezpieczeństwa wody pitnej i układy pokryw ścieków przemysłowych.
3. Podręcznik projektowania aluminium (ADM):Nakazuje nieliniową analizę geometryczną drugiego rzędu w celu sprawdzenia ograniczeń naprężeń elementów pod asymetrycznymi obciążeniami klimatycznymi.
4. Norma NSF/ANSI 61 / WRAS:Zaświadcza, że ​​wszystkie powłoki elementów konstrukcyjnych i uszczelki (zazwyczaj wysokiej jakości EPDM lub silikon odporny na promieniowanie UV) nie przedostają się toksycznych zanieczyszczeń do sieci wody pitnej.

Ponieważ kopuły aluminiowe charakteryzują się wyjątkowo niskim ciężarem własnym, czas montażu w terenie można skrócić nawet o 50% do 60% w porównaniu z tradycyjnymi spawanymi pokrywami stalowymi. Kierownicy projektów stosują dwie główne techniki montażu w terenie, które obniżają wydatki inwestycyjne zakładu (CAPEX):

Cała sieć ram i paneli przestrzeni geodezyjnej jest zmontowana, pokryta blachą i bezpiecznie uszczelniona na poziomie gruntu — albo w sąsiedztwie zbiornika magazynowego, albo bezpośrednio na dnie zbiornika. Po ukończeniu dźwig wykorzystuje wielopunktową sieć belek rozporowych do podniesienia monolitycznej konstrukcji kopuły na kotwy okapu obwodowego. Metoda ta minimalizuje obowiązki związane z bezpieczeństwem, utrzymując większość godzin pracy na ziemi.

Idealny do ograniczonych terenów zdegradowanych lub aktywnych farm zbiornikowych rafinerii, gdzie dostęp ciężkich dźwigów jest zablokowany. Środkowy pierścień wierzchołkowy kopuły jest montowany najpierw na poziomie gruntu wewnątrz płaszcza zbiornika. Zautomatyzowane wciągarki mechaniczne lub żurawiki hydrauliczne przymocowane do górnego dźwigara wiatrowego stopniowo podnoszą zespół. Załogi stoją bezpiecznie na poziomie gruntu, aby przymocować każdy kolejny pierścień zewnętrzny rozpórek i paneli, aż monolityczna konstrukcja zostanie ukończona i przykręcona do kątownika naprężenia górnej krawędzi, eliminując potrzebę stosowania drogiego rusztowania na dużych wysokościach.
