Zbiorniki do fermentacji beztlenowej z emalią: Jak wybrać dostawcę GFS

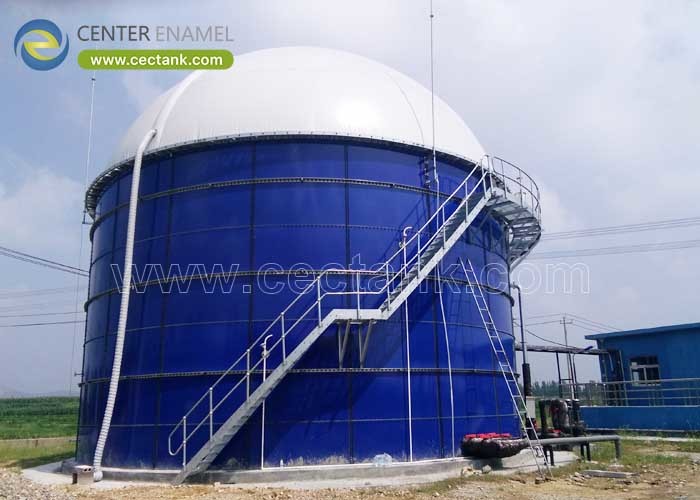

Emaliowany zbiornik do fermentacji beztlenowej przechowuje i przetwarza organiczne substraty bez dostępu tlenu, jednocześnie wychwytując biogaz o zawartości metanu 55-65%. Wybór odpowiedniego dostawcy decyduje o tym, czy fermentator pozostanie szczelny i będzie posiadał pozwolenie na 30 lat. Zaprojektowany przez Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), fermentator beztlenowy Glass-Fused-to-Steel (GFS) łączy emaliowaną powłokę szklistą z konstrukcją stalową skręcaną śrubami, co zapewnia szybki montaż odporny na korozję.

Czym jest emaliowany zbiornik do fermentacji beztlenowej

Emaliowany zbiornik do fermentacji beztlenowej to szczelny reaktor, który rozkłada materię organiczną w absence tlenu, wychwytując wytwarzany biogaz. Emalia odnosi się do szklistej powłoki Glass-Fused-to-Steel (GFS) zespolonej w temperaturze 820-930°C z płyt stalowych o grubości 0,3 mm i większej, nadając płaszczowi nieporowatą, obojętną powierzchnię, która wytrzymuje 20-40 dni retencji hydraulicznej i agresywny digestat bez pęcznienia.

• Proces: Substrat jest utrzymywany w temperaturze 35-38°C (mezofilowa) lub 50-55°C (termofilowa), podczas gdy mikroorganizmy przekształcają materię organiczną w biogaz.
• Rola emalii: Warstwa szklista lepiej niż stal malowana opiera się kwaśnemu, ściernemu digestatowi.
• Konstrukcja: Panele skręcane śrubami klasy 8.8 umożliwiają montaż bez spawania na miejscu.
• Wyjście: Biogaz o ciśnieniu 5-30 mbar jest zbierany pod stałym lub pływającym zbiornikiem gazu.

Kluczowe cechy, komponenty i typy

Kompletny emaliowany zbiornik do fermentacji beztlenowej składa się z powlekanego płaszcza, szczelnego dachu, systemu mieszania i systemu zbierania gazu. Typowe rodzaje to reaktor zbiornikowy mieszany w sposób ciągły (CSTR) dla jednorodnej zawiesiny, reaktor typu upflow anaerobic sludge blanket dla ścieków o wysokim stężeniu oraz konstrukcja typu plug-flow dla substratów włóknistych, takich jak obornik lub odpady spożywcze.

• Płaszcz: Panele GFS o pojemności do 40 000 m³ w jednym zbiorniku, z emalią testowaną na obecność wad (holiday test) przy 1500 V.
• Dach: Stożek stały, kopuła geodezyjna aluminiowa lub dwumembranowy zbiornik gazu, w zależności od potrzeb magazynowania gazu.
• Mieszanie: Mieszadła boczne, zanurzeniowe lub z rurą przepływową utrzymują ciała stałe w zawiesinie przy mocy 5-15 W/m³.
• Droga gazu: Kolektory i linia bezpieczeństwa ciśnieniowego dostosowane do pracy przy ciśnieniu 5-30 mbar.

Zastosowania i warunki pracy

Emaliowane zbiorniki do fermentacji beztlenowej służą do przetwarzania osadów ściekowych komunalnych, obornika rolniczego, odpadów spożywczych i napojów oraz ścieków przemysłowych o wysokim obciążeniu organicznym. Pracują w sposób ciągły, tolerują sezonowe wahania dopływu substratu i przekształcają odpady w energię na miejscu, dlatego znajdują zastosowanie w zakładach odzysku zasobów wodnych i na farmach, których celem jest ograniczenie zarówno zapachów, jak i zużycia energii z sieci.

• Komunalne: Fermentacja osadów z ponownym wykorzystaniem biogazu do produkcji ciepła i energii w zakładzie.
• Rolnicze: Przetwarzanie obornika i odcieków z kiszonki z odzyskiem składników odżywczych.
• Przemysłowe: Ścieki z przetwórstwa spożywczego ze zredukowanym BOD/COD przed odprowadzeniem.
• Uwaga klimatyczna: Zapotrzebowanie na ogrzewanie wzrasta w zimnych regionach; izolacja jest odpowiednio określona.

Aspekty techniczne

Wielkość jest określana na podstawie objętości dopływu i suchej masy organicznej, następnie ustala się retencję hydrauliczną na 20-40 dni i temperaturę pracy na 35-38°C. Skład gazu 55-65% metanu określa objętość zbiornika gazu, podczas gdy zakres ciśnienia 5-30 mbar determinuje wybór dachu i uszczelnienia. Wszystkie spoiny i śruby są weryfikowane zgodnie z AWWA D103-09 i ISO 28765 przed napełnieniem zbiornika.

• Retencja: 20-40 dni HRT zapewnia stabilność fermentacji i przewidywalność wydajności gazu.
• Temperatura: Mezofilowa 35-38°C jest domyślna; termofilowa zwiększa szybkość produkcji gazu, ale wymaga więcej ciepła.
• Gaz: 55-65% metanu ze śladowymi ilościami H2S zarządzanymi przez odsiarczanie.
• Normy: AWWA D103-09 i ISO 28765 regulują konstrukcję skręcanego płaszcza GFS.

Zalety i ograniczenia

Emaliowana powłoka zapewnia zbiornikowi fermentacyjnemu niemal obojętne wnętrze, które znacznie lepiej niż stal malowana opiera się kwasom i ścieraniu, a montaż skręcany jest szybki. Poważnym ograniczeniem jest to, że GFS nie nadaje się do substratów o pH poniżej 5,5, chyba że dodany zostanie etap korekty pH; ten limit należy sprawdzić podczas projektowania procesu, a nie po zbudowaniu zbiornika.

• Zaleta: Obojętna emalia odporna na korozję digestatu przez 30-50 lat projektowanej żywotności.
• Zaleta: Konstrukcja skręcana eliminuje długie spawanie na miejscu i skraca czas uruchomienia.
• Ograniczenie: Bardzo niskie pH lub wysoka ścieralność wymagają zmian procesu lub powłoki.
• Ograniczenie: Maksymalna pojemność jednego zbiornika około 40 000 m³; większe zadania są dzielone na wiele zbiorników.

Parametry projektowe

Poniższe dane to wartości nośne, które dostawca powinien podać dla każdego zbiornika. Pozwalają one inżynierowi potwierdzić płaszcz, powłokę i system połączeń przed zamówieniem stali, a także są liczbami, o które zapyta ubezpieczyciel i organ regulacyjny podczas przeglądu.

Przewodnik porównawczy i wybór

W porównaniu do stali spawanej, betonu i tworzywa sztucznego wzmocnionego włóknem szklanym, fermentator beztlenowy Glass-Fused-to-Steel (GFS) wygrywa pod względem odporności na korozję i szybkości budowy w zakresie 500-40 000 m³. Użyj tabeli, aby dopasować materiał do korozyjności substratu, logistyki placu budowy i wymaganej żywotności.

Najlepsze praktyki: Jak wybrać dostawcę

Sporządź krótką listę dostawców na podstawie udokumentowanych dowodów, a nie obietnic z broszur. Wymagaj obliczeń zgodnych z ISO 28765, raportu z testu na obecność wad (holiday test) przy 1500 V i dziennika grubości powłoki dla każdego zbiornika, a także referencji odnośnie fermentatorów o podobnej wielkości i substracie. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) wydaje rysunki, zapisy NDE i pakiet inspekcyjny dla każdego zbiornika, dzięki czemu historia projektu przetrwa audyt.

• Poproś o: Obliczenia płaszcza zgodne z ISO 28765 i list zgodności z AWWA D103-09.
• Zweryfikuj: Test na obecność wad przy 1500 V i grubość emalii (DFT) 0,25-0,40 mm.
• Potwierdź: Zakres mieszadła, dachu i zbiornika gazu w ramach jednej dostawy.
• Referencje: Fermentator o porównywalnej objętości i substracie, nadal w eksploatacji.

Emaliowany zbiornik do fermentacji beztlenowej to obliczenie konstrukcyjne, system powłoki Glass-Fused-to-Steel (GFS) i zapis inspekcyjny, który musi być ważny przez 30 lat. Wybierz dostawcę, który może przedstawić dowody dotyczące powłoki, obliczenia zgodne z normami i porównywalne referencje eksploatacyjne, a nie tylko tego, który obiecuje najniższą cenę.

Najczęściej zadawane pytania (FAQ)

Do czego służy emaliowany zbiornik do fermentacji beztlenowej?

Przetwarza odpady organiczne bez tlenu i wychwytuje wytwarzany biogaz, zazwyczaj 55-65% metanu, do produkcji ciepła lub energii. Osady komunalne, obornik rolniczy i ścieki z przetwórstwa spożywczego są głównymi substratami.

Która norma reguluje fermentator beztlenowy GFS?

Skręcany płaszcz jest projektowany zgodnie z AWWA D103-09 i ISO 28765, a materiały i spawanie są kontrolowane zgodnie z ISO 9001 i ISO 45001. Lokalne przepisy i pozwolenie na biogaz potwierdzają następnie wybór.

Jak weryfikowana jest powłoka emaliowana?

Płyta jest piaskowana do Sa 2.5, emalia jest stapiana w temperaturze 820-930°C, a wykończona powierzchnia jest testowana na obecność wad (holiday test) przy 1500 V na każdym metrze kwadratowym przed wysyłką.

Czy emaliowany fermentator może przetwarzać substraty o niskim pH?

GFS dobrze opiera się kwasom, ale substraty o pH poniżej 5,5 powinny zostać skorygowane przed wejściem do zbiornika. Potwierdź zakres pH i zawartość substancji ściernych z dostawcą podczas projektowania.

Jaką pojemność może osiągnąć jeden zbiornik?

Pojedynczy zbiornik Glass-Fused-to-Steel (GFS) ma pojemność od około 500 do 40 000 m³; większe zadania są realizowane za pomocą wielu zbiorników, a nie jednego nadmiernie dużego płaszcza.

Czy zbiornik można dostosować do mojej lokalizacji?

Tak. Typ dachu, mieszadła, króćce, zbiornik gazu i oprzyrządowanie są dopasowywane do przepustowości, klimatu i przepisów. Rysunki i pakiet inspekcyjny są wydawane dla każdego zbiornika.
