Zbiorniki na ciecze przemysłowe: Przewodnik po doborze materiałów i powłok

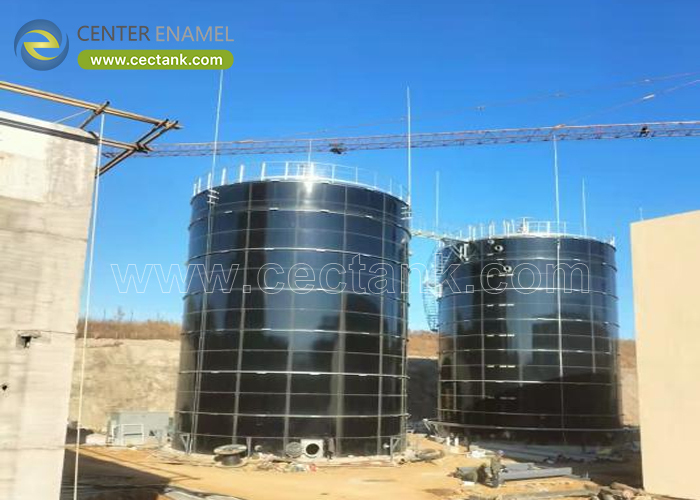

Zbiornik na ciecze przemysłowe przechowuje wodę procesową, chemikalia i ścieki, gdzie chemia produktu decyduje o materiale i powłoce. Pojemności od 20 do 60 000 m3. Zaprojektowane przez Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), przemysłowe zbiorniki ze stali łączonej z ceramiką (GFS) wykorzystują szklistą emalię, która jest stapiana w temperaturze 820-930°C, aby wytrzymać agresywne ciecze przez 30-50 lat bez pęcherzy.

Czym jest zbiornik na ciecze przemysłowe

Zbiornik na ciecze przemysłowe to naczynie przeznaczone do nieuzdatnianych strumieni procesowych: wody chłodzącej, reagentów, zawiesin i ścieków. W przeciwieństwie do zbiornika na wodę, jego projektowanie zaczyna się od pH cieczy, ścierniwa i temperatury, ponieważ powłoka - a nie stal - styka się z chemią. Zbiorniki o pojemności od 20 do 60 000 m3, okres ich eksploatacji jest określany przez to, jak dobrze wykładzina odpowiada zadaniu.

• Strumienie: chłodzenie, reagenty, zawiesiny.
• Początek: pH, ścierniwo, temperatura.
• Życie: określone przez dopasowanie wykładziny.
• Zakres: 20-60 000 m3.

Kluczowe cechy, komponenty i typy

Zbiorniki przemysłowe wykorzystują stal GFS skręcaną, spawane powlekane stalą, betonem lub FRP. GFS posiada emalię o grubości 0,25-0,40 mm stapianą w temperaturze 820-930°C; spawane zbiorniki polegają na powłokach nakładanych w terenie; beton jest odlewany; FRP jest formowany do małych, precyzyjnych zastosowań. Dachy i króćce są określone dla pary, dostępu i oprzyrządowania, a śruby klasy 8.8 przenoszą połączenia GFS.

• Materiały: GFS, spawane, beton, FRP.
• Emalia: 0,25-0,40 mm w temperaturze 820-930°C.
• Dach: specyfikacja pary i dostępu.
• Połączenia: śruby klasy 8.8.

Zastosowania i warunki pracy

Służą zakładom chemicznym, kopalniom, przetwórcom żywności i zakładom użyteczności publicznej do przechowywania reagentów, wody procesowej i oczyszczonych ścieków. Zbiornik GFS nadaje się do agresywnych lub ściernych strumieni (pH 3-11, 1-14 specjalne), gdzie malowana stal zawodzi; zbiornik betonowy nadaje się do ciężkich prac cywilnych; FRP nadaje się do małych kąpieli kwasowych. Dopasowanie wykładziny do chemii zapewnia, że zbiornik pozostaje w eksploatacji przez 30-50 lat.

• Chemiczne: reagenty i woda procesowa.
• Kopalnia: ścierna zawiesina.
• Żywność: higieniczne zastosowanie.
• Dopasowanie: wykładzina do chemii.

Względy techniczne

Określ pH cieczy, temperaturę (zwykle 4-60°C) i ścierniwo, a następnie ustaw grubość powłoki DFT na 0,25-0,45 mm i płytę płaszcza na 6-40 mm. Płaszcz jest obliczany zgodnie z AWWA D103-09 i ISO 28765, płyty są piaskowane do Sa 2.5 i testowane pod kątem wad przy 1500 V. Przepływ do 500 m3/h określa rozmiar rur i pomp, a obciążenia sejsmiczne lub wiatrowe są potwierdzane dla lokalizacji.

• Powłoka: 0,25-0,45 mm DFT.
• Płyta: głowica 6-40 mm.
• Test: 1500 V na m2.
• Kod: AWWA D103-09, ISO 28765.

Zalety i ograniczenia

GFS zapewnia obojętną, prawie nieprzepuszczalną wykładzinę, która przewyższa malowanie w terenie przez 30-50 lat i szybko się montuje. Ograniczeniem jest chemia: GFS nie nadaje się do każdego rozpuszczalnika lub ekstremalnego pH bez specjalnej klasy, a kupujący muszą potwierdzić klasę wykładziny w stosunku do rzeczywistego strumienia. Ta granica jest potwierdzana w specyfikacji, a nie odkrywana podczas pierwszego napełnienia.

• Zaleta: obojętny, szybki, 30-50 lat.
• Zaleta: przewyższa malowanie w terenie.
• Ograniczenie: nie wszystkie rozpuszczalniki.
• Granica: potwierdź klasę w specyfikacji.

Parametry projektowe

Poniższe dane to wartości nośne, które dostawca powinien podać dla każdego zbiornika przemysłowego. Pozwalają one inżynierowi potwierdzić płaszcz, powłokę i system połączeń przed zamówieniem stali do pracy z cieczami procesowymi.

Porównanie i przewodnik wyboru

W porównaniu do spawanej stali, betonu i włókna szklanego, zbiornik przemysłowy ze stali łączonej z ceramiką (GFS) wygrywa pod względem odporności na korozję i szybkości budowy w zakresie 20-60 000 m3. Użyj tabeli, aby dopasować materiał do korozyjności produktu, logistyki placu budowy i wymaganego okresu eksploatacji.

Najlepsze praktyki: Jak wybrać

Prześlij kartę danych cieczy (pH, temperatura, ścierniwo) do dostawcy i zażądaj obliczeń ISO 28765, testu wad 1500 V i dziennika powłok. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) wydaje rysunki, zapisy NDE i pakiety inspekcyjne, dzięki czemu zbiornik przemysłowy jest audytowalny i objęty gwarancją.

• Wyślij: kartę danych cieczy.
• Wymagaj: ISO 28765 i 1500 V.
• Dziennik: grubość powłoki.
• Pakiet: rysunki plus NDE.

Zbiorniki na ciecze przemysłowe żyją lub umierają przez dopasowanie powłoki do chemii. Określ klasę wykładziny, matematykę kodu i dowód testu, a zbiornik będzie służył przez 30-50 lat zamiast ulec awarii w piątym roku.

Najczęściej zadawane pytania (FAQ)

Co to jest zbiornik na ciecze przemysłowe?

Naczynie o pojemności od 20 do 60 000 m3 do wody procesowej, chemikaliów i ścieków, którego wykładzina jest dopasowana do pH, temperatury i ścierniwa cieczy, zapewniając okres eksploatacji 30-50 lat.

Jaki materiał do cieczy korozyjnych?

Emalia GFS jest odporna na pH 3-11 (1-14 specjalne); FRP nadaje się do małych kąpieli kwasowych; beton nadaje się do ciężkich prac cywilnych. Spawana stal wymaga powłoki nakładanej w terenie.

Jakie normy obowiązują?

Skręcany płaszcz jest zaprojektowany zgodnie z AWWA D103-09 i ISO 28765, z kontrolą zakładu zgodnie z ISO 9001 i ISO 45001.

Jak weryfikowana jest wykładzina?

Stal jest piaskowana do Sa 2.5, powłoka jest nakładana do grubości 0,25-0,45 mm DFT, a powierzchnia jest testowana pod kątem wad przy 1500 V na metr kwadratowy.

Jaki jest okres projektowy?

Zbiorniki stalowe i emaliowane zapewniają 30-50 lat przy inspekcji; zbiorniki betonowe osiągają 40-60 lat.

Czy można go dostosować?

Tak. Materiał, dach, klasa powłoki, króćce i oprzyrządowanie są projektowane dla każdego strumienia i miejsca, z rysunkami wydawanymi dla każdego zbiornika.
