Projektowanie zbiornika UASB: Budowa reaktora z przepływem wznoszącym i kożuszkiem osadu

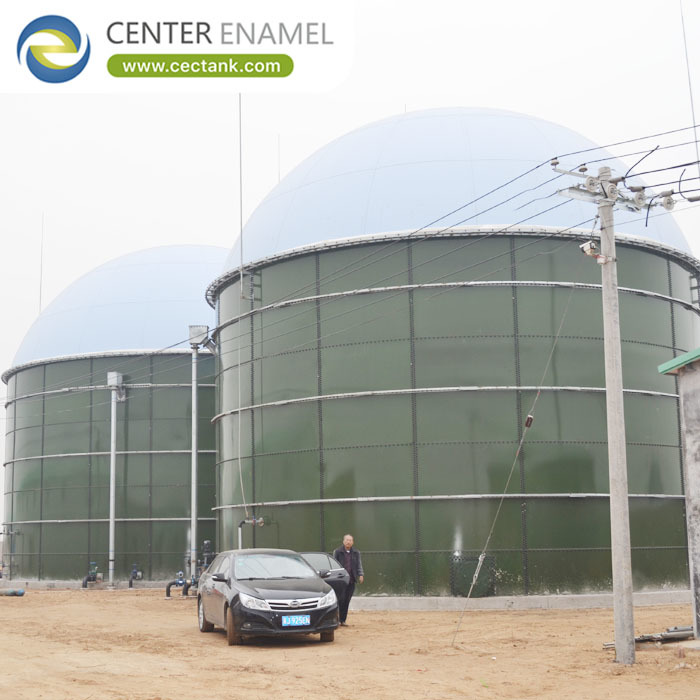

Zbiornik UASB to reaktor z przepływem wznoszącym i kożuszkiem osadu, który oczyszcza ścieki o wysokiej koncentracji zanieczyszczeń, przepuszczając je w górę przez gęsty kożuszek osadu ziarnistego w temperaturze 20-35°C. Kożuszek przekształca substancje organiczne w biogaz o zawartości metanu 55-65% bez mechanicznego mieszania. Zaprojektowany przez Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), zbiornik UASB ze szkliwionej stali (GFS) posiada odporną na korozję, przetestowaną pod kątem wad powłoki obudowę zaprojektowaną zgodnie z normami ISO 28765 i AWWA D103-09.

Czym jest zbiornik UASB

Zbiornik UASB to reaktor, w którym ścieki wpływają od dołu, przepływają w górę przez kożuszek osadu ziarnistego z prędkością 0,5-1,5 m/h i wypływają oczyszczone od góry pod separatorem gazu i osadu. Mikroorganizmy w kożuszku (20-40 g/L) trawią substancje organiczne beztlenowo, produkując biogaz o zawartości metanu 55-65%. Sam zbiornik jest szczelnym naczyniem, zazwyczaj ze szkliwionej stali (GFS), o pojemności zapewniającej 6-24 godziny retencji hydraulicznej i obciążeniu organicznym 5-15 kg ChZT/m³/d.

• Przepływ: przepływ wznoszący 0,5-1,5 m/h.
• Kożuszek: ziarna 20-40 g/L.
• Gaz: metan 55-65%.
• Obciążenie: 5-15 kg ChZT/m³/d.

Kluczowe cechy, komponenty i typy

Zbiorniki UASB składają się z trzech stref: kolektora doprowadzającego i dystrybucyjnego, kożuszka osadu oraz separatora trójfazowego, który rozdziela gaz, osad i wodę. Pojemności wahają się od 20 do 60 000 m³ jako pojedyncze, skręcane obudowy GFS. Warianty obejmują zewnętrzny EGSB dla wyższych prędkości przepływu wznoszącego i reaktor z obiegiem wewnętrznym dla bardzo wysokich obciążeń, ale wszystkie opierają się na stabilnym kożuszku ziarnistym zamiast mieszadeł.

• Strefy: dopływ, kożuszek, separator.
• Obudowy: GFS 20-60 000 m³.
• Warianty: EGSB, reaktor IC.
• Klucz: stabilny kożuszek ziarnisty.

Zastosowania i warunki pracy

Oczyszczają ścieki z browarów, mleczarni, przemysłu spożywczego, papierniczego i komunalne, gdzie ChZT jest wysokie, a zasadowość odpowiednia. Zakłady wybierają UASB, gdy zależy im na niskim zużyciu energii i odzysku biogazu bez mieszania mechanicznego. Ponieważ obudowa GFS jest odporna na kwaśne środowisko bogate w H2S (pH 6,5-7,5), przewyższa stal malowaną w pracy ciągłej i nie wymaga spawania na miejscu.

• Dopływy: browarnicze, mleczarskie, spożywcze, papiernicze.
• Energia: niska, bez mieszania mechanicznego.
• pH: zakres 6,5-7,5.
• Obudowa: GFS odporna na H2S.

Aspekty techniczne

Projekt ustala prędkość przepływu wznoszącego na 0,5-1,5 m/h, retencję hydrauliczną na 6-24 godziny i obciążenie organiczne na 5-15 kg ChZT/m³/d, przy utrzymaniu temperatury 20-35°C. Obudowa GFS jest obliczana zgodnie z normami ISO 28765 i AWWA D103-09, płyty są piaskowane do Sa 2,5 i testowane pod kątem wad powłoki przy 1500 V. Separator trójfazowy i kolektor doprowadzający muszą być odpowiednio dobrane, aby uniknąć wypłukiwania kożuszka podczas przepływu szczytowego.

• Prędkość: 0,5-1,5 m/h.
• Retencja: 6-24 godziny.
• Obciążenie: 5-15 kg ChZT/m³/d.
• Obudowa: test Sa 2,5, 1500 V.

Zalety i ograniczenia

Zbiorniki UASB odzyskują energię przy niemal zerowym zużyciu mocy mieszania i zajmują niewielką powierzchnię przy wysokim ChZT. Ograniczeniem jest wrażliwość: siarczany, toksyny oraz szoki przepływowe lub temperaturowe mogą wypłukać kożuszek ziarnisty, dlatego wstępne oczyszczanie i wyrównywanie są obowiązkowe. Tę granicę należy uwzględnić w projekcie, ponieważ UASB bez stabilnych granulek staje się jedynie drogim osadnikiem.

• Zaleta: odzysk energii, niewielka powierzchnia.
• Zaleta: brak mieszania mechanicznego.
• Ograniczenie: wrażliwość na szoki.
• Granica: wstępne oczyszczanie i wyrównywanie.

Parametry projektowe

Poniższe dane to wartości nośne, które dostawca powinien podać dla każdego zbiornika UASB. Pozwalają one inżynierowi potwierdzić hydraulikę reaktora, obudowę GFS i separator przed zamówieniem stali do pracy z beztlenowym oczyszczaniem ścieków.

Przewodnik porównawczy i wyboru

W porównaniu do stali spawanej, betonu i włókna szklanego, zbiornik UASB ze szkliwionej stali (GFS) wygrywa pod względem odporności na korozję i szybkości budowy w zakresie 20-60 000 m³. Użyj tabeli, aby dopasować materiał do korozyjności dopływu, logistyki miejsca i wymaganego okresu eksploatacji.

Najlepsze praktyki: Jak wybrać dostawcę

Przed ustaleniem wielkości potwierdź ChZT dopływu, zasadowość i siarczany; zapewnij wyrównywanie, aby absorbować szoki. Wymagaj obliczeń zgodnych z ISO 28765, testu wad powłoki przy 1500 V i dziennika powłok. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) dostarcza rysunki, zapisy NDE i pakiety inspekcyjne, dzięki czemu reaktor przechodzi audyt i zachowuje gwarancję powłoki przez 30-50 lat eksploatacji.

• Potwierdź: ChZT, zasadowość, siarczany.
• Zapewnij: bufor wyrównujący.
• Wymagaj: test ISO 28765 i 1500 V.
• Pakiet: rysunki plus zapisy NDE.

Zbiornik UASB przekształca ścieki o wysokiej koncentracji zanieczyszczeń w biogaz przy niemal zerowym zużyciu mocy mieszania, ale tylko wtedy, gdy kożuszek ziarnisty jest chroniony. Określając hydraulikę, obudowę GFS zgodną z ISO 28765 i dowód inspekcji 1500 V, reaktor będzie działał przez 30-50 lat.

Najczęściej zadawane pytania (FAQ)

Co oznacza UASB?

Upflow Anaerobic Sludge Blanket (przepływ wznoszący beztlenowy kożuszek osadu). Ścieki przepływają przez kożuszek osadu ziarnistego, gdzie mikroorganizmy przekształcają substancje organiczne w biogaz o zawartości metanu 55-65%, bez mechanicznego mieszania.

Jaką pojemność może osiągnąć zbiornik UASB?

Pojedyncze obudowy GFS mają pojemność od 20 do 60 000 m³; większe zakłady łączą wiele zbiorników. Objętość reaktora jest określana przez retencję hydrauliczną wynoszącą 6-24 godziny.

Która norma reguluje zbiornik?

Obudowa GFS jest zaprojektowana zgodnie z normami ISO 28765 i AWWA D103-09; projekt procesu jest zgodny z lokalnymi przepisami dotyczącymi ścieków i hydrauliką reaktora beztlenowego.

Dlaczego wybrać GFS do UASB?

Szkliwo jest odporne na kwaśny płyn bogaty w H2S przy pH 6,5-7,5, jest testowane pod kątem wad powłoki przy 1500 V i nie wymaga spawania na miejscu, co skraca czas budowy.

Jakie są główne ograniczenia?

Siarczany, toksyny oraz szoki przepływowe lub temperaturowe mogą wypłukać kożuszek ziarnisty, dlatego wstępne oczyszczanie i wyrównywanie są obowiązkowymi etapami projektowania.

Czy można go dostosować?

Tak. Separator trójfazowy, kolektor doprowadzający, dach i oprzyrządowanie są projektowane indywidualnie dla dopływu i miejsca, z rysunkami wydawanymi dla każdego zbiornika.
