Zbiorniki wody przeciwpożarowej: wymiarowanie, normy i opcje ze stali skręcanej

Zbiornik wody przeciwpożarowej to na stałe podłączony rezerwuar, który pozwala systemowi zraszaczy lub hydrantów przetrwać minuty między zapłonem a podłączeniem straży pożarnej. Określenie jego parametrów to mniej wybór kształtu, a bardziej dopasowanie obliczeniowego zapotrzebowania do zgodnej z przepisami, zawsze dostępnej objętości. Ten przewodnik omawia logikę wymiarowania, normę regulującą zbiornik oraz miejsce konstrukcji ze stali skręcanej.

Zbiornik wody przeciwpożarowej to dedykowany rezerwuar o objętości obliczonej zgodnie z zapotrzebowaniem NFPA 22 x czas trwania (2 h dla zagrożenia lekkiego, 3 h dla zagrożenia zwykłego) i zbudowany zgodnie z AWWA D103-09 jako skorupa ze stali skręcanej. Jego efektywna objętość jest zawsze niższa niż nominalna objętość znamionowa, ponieważ odejmuje się wysokość ssania, przelew i zabezpieczenia antywirnikowe - dlatego należy dobrać zbiornik do objętości, którą faktycznie można pobrać, a nie do liczby na rysunku.

Jak NFPA 22 wpływa na objętość

NFPA 22 (Standard for Water Tanks for Private Fire Protection) jest normą, z której korzysta większość inżynierów projektantów. Punktem wyjścia jest zapotrzebowanie systemu - szczytowy przepływ w galonach (lub litrach) na minutę pomnożony przez wymagany czas trwania. Obiekty o lekkim zagrożeniu zazwyczaj wymagają około 2 godzin rezerwy na miejscu; obiekty o zwykłym zagrożeniu oraz obiekty piankowe/o ekstremalnym zagrożeniu wymagają dłuższego czasu. Zbiornik musi pomieścić pełne zapotrzebowanie plus wszelkie uzupełnienia lub zapasy z alternatywnych źródeł i musi to robić przy ciśnieniu wymaganym przez system.

• Zapotrzebowanie x czas trwania daje surową objętość, a nie rozmiar zbiornika.
• Dedykowany rezerwuar oznacza stałe, oddzielne przyłącze ssawne - administracyjna obietnica 'współdzielenia' zbiornika nie jest wystarczająca.
• Objętość efektywna (użyteczna) to objętość znamionowa minus straty na ssaniu, przelewie i wirniku.

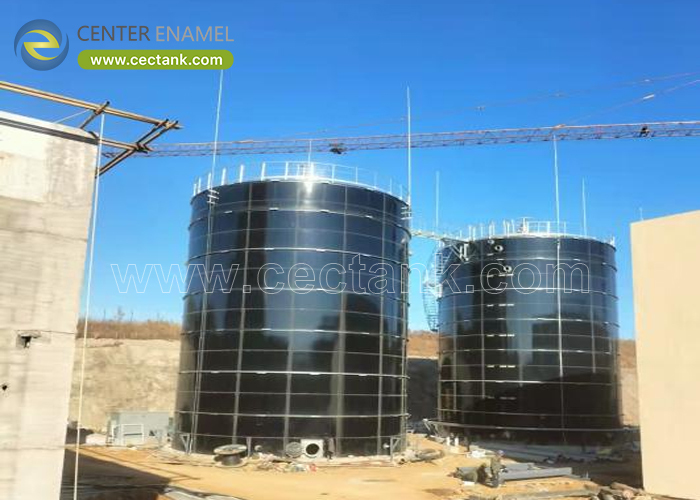

Dlaczego stal skręcana (GFS, FBE, stal nierdzewna, ocynkowana)

Zbiorniki ze stali skręcanej to pragmatyczny wybór dla rezerw przeciwpożarowych, ponieważ skorupa jest dostarczana w postaci płaskich paneli i montowana na miejscu bez ciężkiego spawania, co skraca harmonogram i obniża koszty transportu. Wykładzina decyduje o właściwościach chemicznych: szkło-stopione-ze-stalą (GFS) i epoksyd wiązany stopowo (FBE) zapewniają uszczelnione, odporne na korozję wnętrze nadające się do wody pitnej lub surowej; stal nierdzewna (SS304/316L) jest stosowana tam, gdzie woda jest uzdatniana lub klimat jest agresywny; ocynkowanie ogniowe jest opłacalną opcją dla wielu rezerw wody surowej. Wszystkie są zaprojektowane zgodnie z AWWA D103-09 dla konstrukcji.

• GFS / FBE: uszczelnione, odporne na korozję, dobre dla wody pitnej i surowej.
• SS304 / 316L: woda uzdatniona i miejsca o agresywnym działaniu.
• Ocynkowane ogniowo: ekonomiczny rezerwuar wody surowej.
• Konstrukcja zgodnie z AWWA D103-09; śruby klasy 8.8 i odpowiednie detale uszczelniające mają znaczenie.

Lokalizacja, ochrona przed zamarzaniem i interfejs

Zbiornik przeciwpożarowy, który zamarza lub którego ssanie jest zablokowane, nie jest żadnym rezerwuarem. Zbiornik powinien stać na fundamencie pierścieniowym z pierścieniem startowym, ssanie powinno być poniżej poziomu wody minimalnej z płytą antywirnikową, a wszystkie odsłonięte rury, rura doprowadzająca i dach muszą być zabezpieczone przed zamarzaniem w zimnym klimacie. Interfejs z pompą przeciwpożarową ma większe znaczenie niż metal zbiornika: czysta, dedykowana gałąź z zatwierdzonym detektorem i zaworem zwrotnym to to, na co zwróci uwagę właściwy organ nadzoru.

Referencje projektowe

Rzeczywiste dostarczone zbiorniki wody przeciwpożarowej pokazują zakres wykładzin i rozmiarów w aktywnym użyciu:

• ZEA, Projekt wody przeciwpożarowej w Dubaju 2025 - 652 m3, dach aluminiowy.
• Projekt wody przeciwpożarowej w Arabii Saudyjskiej (FBE) 2024 - 2 x 246 m3, zbiornik z epoksydem wiązanym stopowo.
• Chiny, Zbiornik wody przeciwpożarowej w Szanghaju (SS304) 2026 - 317 m3, dach stożkowy 304 + płyta denna 304.
• USA, zbiorniki GFS do wody przeciwpożarowej na torze wyścigowym Porsche Speedway 2016 - Południowa Kalifornia.
• Woda przeciwpożarowa w Gujanie 2025 i woda przeciwpożarowa w Gwatemali 2024 - małe rezerwy skręcane w klasie 160-600 m3.

Doświadczenie firmy

Center Enamel dostarcza rezerwy przeciwpożarowe jako zbiorniki skręcane GFS, FBE, ze stali nierdzewnej i ocynkowane, zaprojektowane zgodnie z AWWA D103-09, z doborem wykładziny w zależności od tego, czy woda jest pitna, surowa czy uzdatniona. Baza produkcyjna kontroluje proces emaliowania i powlekania epoksydowego wewnętrznie, a historia eksportu obejmuje rezerwy przeciwpożarowe, pitne i przemysłowe na wielu kontynentach.

Często zadawane pytania

Jakiego rozmiaru zbiornika wody przeciwpożarowej potrzebuję?

Zacznij od NFPA 22: szczytowe zapotrzebowanie systemu (przepływ x czas trwania). Zagrożenie lekkie to około 2 godziny, zagrożenie zwykłe około 3 godzin. Następnie odejmij straty na ssaniu, przelewie i wirniku, aby uzyskać efektywną objętość, którą zbiornik faktycznie musi dostarczyć.

Czy zbiornik wody przeciwpożarowej może dzielić przyłącze ssawne z wodą procesową?

NFPA 22 oczekuje dedykowanego, na stałe podłączonego rezerwuaru. Administracyjna zgoda na 'współdzielenie' nie spełnia normy; gałąź przeciwpożarowa potrzebuje własnego przyłącza ssawnego i izolacji.

Czy zbiornik GFS nadaje się do wody przeciwpożarowej?

Tak, do wody pitnej lub surowej. GFS (szkło-stopione-ze-stalą) zapewnia uszczelnione, odporne na korozję wnętrze, a skorupa skręcana jest wykonana zgodnie z AWWA D103-09. FBE, stal nierdzewna lub ocynkowana są alternatywami w zależności od chemii wody i klimatu.

Jak zapobiec zamarzaniu zbiornika przeciwpożarowego?

Zabezpiecz skorupę zbiornika, rurę doprowadzającą, odsłonięte rury i dach w zimnym klimacie - zazwyczaj za pomocą ogrzewania, izolacji lub umieszczenia ssania poniżej poziomu gruntu. Zamrożona rura unieważnia rezerwę niezależnie od wielkości zbiornika.

Czy zbiornik potrzebuje dachu?

Dach ogranicza rozwój glonów, zanieczyszczeń i parowanie i jest standardem w większości instalacji. Dach aluminiowy, emaliowany lub otwarty wybierany jest w zależności od klimatu i przepisów.

Jaka norma reguluje konstrukcję zbiornika?

AWWA D103-09 dla zbiorników ze stali skręcanej jest powszechnie stosowaną normą, w połączeniu z NFPA 22 dla funkcji przeciwpożarowej i NFPA 25 dla bieżących inspekcji.

Wnioski

Zbiornik wody przeciwpożarowej to obliczony rezerwuar, a nie zbiornik ogólnego przeznaczenia. Należy go dobrać do zapotrzebowania NFPA 22 x czas trwania, zaprojektować do objętości, którą faktycznie można pobrać, i wybrać wykładzinę (GFS, FBE, stal nierdzewna lub ocynkowana) w zależności od wody i klimatu. Wykonany zgodnie z AWWA D103-09 jako skorupa skręcana, jest szybki w montażu i łatwy w inspekcji.
