Zbiorniki do przechowywania wody w wieży chłodzącej dla centrów danych: układ, rozkład i projekt basenu

Wieże chłodnicze odprowadzają większość ciepła z centrum danych i zużywają wodę poprzez parowanie, unoszenie i spuszczanie. Za każdą wieżą kryje się strategia magazynowania wody: zbiornik uzupełniający do pokrycia parowania i awarii, basen o odpowiedniej wielkości do zasysania przez pompę oraz ścieżka spuszczania do kontrolowania stężenia. Niniejszy artykuł omawia stronę magazynowania obiegu skraplacza.

W przypadku wieży chłodniczej centrum danych, zbiornik magazynujący jest głównie zbiornikiem uzupełniającym, który zastępuje odparowaną, unoszoną i spuszczoną wodę oraz buforuje przerwy w dostawie. Należy go dobrać na podstawie bilansu wodnego wieży (parowanie plus unoszenie plus spuszczanie) oraz niezawodności dostaw w danej lokalizacji, a nie tylko na podstawie wydajności chłodniczej.

Wieża chłodnicza traci wodę na trzy sposoby. Parowanie jest proporcjonalne do odprowadzanego ciepła; unoszenie to drobne kropelki; spuszczanie to celowe spuszczanie w celu ograniczenia stężenia rozpuszczonych substancji stałych. Uzupełnianie musi równać się sumie strat. Zbiornik uzupełniający pokrywa następnie opóźnienie między zapotrzebowaniem a dostawą z sieci miejskiej lub studni, a także awarie.

• Parowanie: proporcjonalne do odprowadzanego ciepła.
• Unoszenie: niewielka strata przez unoszenie.
• Spuszczanie: kontrolowane spuszczanie w celu ograniczenia stężenia.
• Uzupełnianie równa się całkowitej stracie.

Objętość uzupełniania na dzień to w przybliżeniu wskaźnik parowania plus unoszenie plus spuszczanie. Zbiornik powinien pomieścić wystarczającą ilość wody, aby przetrwać przerwy w dostawie i rozruch. Lokalizacja z niezawodnym zaopatrzeniem może wymagać tylko kilku godzin uzupełniania; odległa lokalizacja wymaga więcej. Tymczasowe zaopatrzenie w wodę w Arabii Saudyjskiej (NEOM, 2024, do 6000 m3 na zbiornik) pokazuje, jak magazynowanie uzupełniające jest etapowane dla dużego obozu.

• Objętość wynikająca z dziennych strat, a nie z ton chłodniczych.
• Godziny buforowania określone przez niezawodność dostaw.
• Odległe lokalizacje wymagają większego magazynowania uzupełniającego.
• Etapowane zbiorniki pasują do etapowej budowy.

Zimny basen pod wieżą jest zbiornikiem zasysania; jego objętość musi zapobiegać kawitacji pompy i krótkim cyklom zaworu uzupełniającego. Oddzielny, skręcany zbiornik uzupełniający na dopływie wyrównuje dostawy. Stal powlekana jest odporna na ciepłą, często chemicznie traktowaną wodę skraplacza.

• Objętość zimnego basenu zapobiega kawitacji.
• Zbiornik uzupełniający na dopływie wyrównuje dostawy.
• Stal powlekana jest odporna na traktowaną wodę skraplacza.
• Sterowanie poziomem jest powiązane z zaworem uzupełniającym.

Woda skraplacza jest ciepła i chemicznie traktowana, dlatego wykładzina zbiornika musi być odporna na oba czynniki. Wykładziny GFS i FBE sprawdziły się w ciągłej, mokrej, traktowanej eksploatacji; zbiornik magazynujący ciepłą wodę na Sardynii we Włoszech (2025, 1200 m3, dach emaliowany) to zbiornik powlekany, zbudowany do pracy z ciepłą wodą. Stal nierdzewna nadaje się do małych, wysokoprzepływowych zastosowań.

• Ciepła, traktowana woda wymaga odpornej wykładziny.
• GFS / FBE sprawdzone w mokrej eksploatacji.
• Stal nierdzewna do małych, wysokoprzepływowych zastosowań.
• Dach ogranicza zanieczyszczenia i glony.

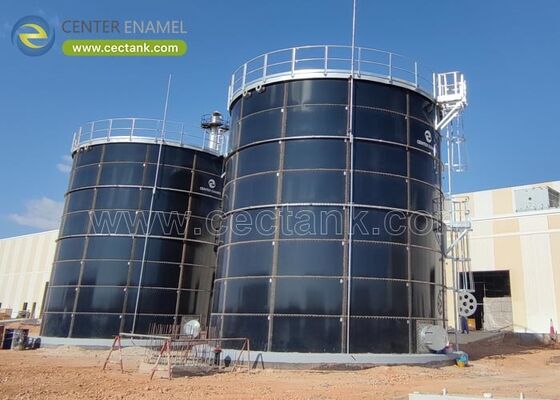

Center Enamel dostarcza skręcane zbiorniki GFS i FBE do wody procesowej i chłodniczej, dostarczane jako panele do montażu na miejscu. Od zbiornika ciepłej wody o pojemności 1200 m3 we Włoszech po etapowane jednostki o pojemności 6000 m3 w Arabii Saudyjskiej, ten sam system służy do magazynowania obiegu skraplacza.

• Skręcane GFS / FBE do wody chłodniczej.
• Panele dostarczane do montażu na miejscu.
• Skala od 1200 do 6000 m3.
• Dach i powłoka dopasowane do zastosowania.

Należy go dobrać na podstawie dziennego parowania plus unoszenie plus spuszczanie, a następnie dodać godziny buforowania w zależności od niezawodności dostaw. Nie należy go dobierać wyłącznie na podstawie ton chłodniczych.

Spuszczanie to kontrolowane spuszczanie, które ogranicza stężenie rozpuszczonych substancji stałych. Nie magazynuje się spuszczanej wody, ale zbiornik uzupełniający musi ją zastąpić wraz z parowaniem i unoszeniem.

GFS lub FBE do ciepłej, traktowanej wody skraplacza; stal nierdzewna do małych, wysokoprzepływowych zastosowań. Wykładzina musi być odporna na ciągłą, mokrą, chemiczną eksploatację.

Tak. Zimny basen jest zbiornikiem zasysania pod wieżą; zbiornik uzupełniający znajduje się na dopływie i buforuje luki w dostawach. Oba są ważne.

Dach ogranicza zanieczyszczenia, światło słoneczne i glony. Powlekane, zadaszone zbiorniki skręcane są standardem dla traktowanej wody chłodniczej.

Skręcane zbiorniki panelowe nadają się do etapowej budowy; etapowane jednostki klasy 6000 m3 zostały dostarczone do dużych tymczasowych programów wodnych.

Magazynowanie wody w wieżach chłodniczych jest problemem bilansu wodnego, zanim stanie się problemem chłodzenia. Należy dobrać zbiornik uzupełniający na podstawie parowania, unoszenia i spuszczania plus niezawodności dostaw w danej lokalizacji, zabezpieczyć pompę odpowiednio dobranym zimnym basenem i wyłożyć zbiornik do pracy z ciepłą, traktowaną wodą. Skręcane powlekane zbiorniki sprawiają, że magazynowanie jest praktyczne do dostarczenia i rozbudowy w miarę rozwoju centrum danych.
