Dobór zbiornika buforowego wody lodowej dla centrum danych

Dobór pojemności zbiornika buforowego wody lodowej polega mniej na sztywnej regule, a bardziej na dopasowaniu objętości zmagazynowanej wody do minimalnego czasu pracy agregatu chłodniczego i kroków obciążenia, które faktycznie występują w centrum danych. Jeśli zrobisz to dobrze, sprężarki przestaną się włączać i wyłączać; jeśli źle, albo zmarnujesz pieniądze na stal, albo nadal będziesz mieć problem z krótkimi cyklami pracy. Ten artykuł przeprowadzi Cię przez obliczenia.

Aby dobrać pojemność zbiornika buforowego wody lodowej dla centrum danych, ustaw objętość tak, aby najmniejszy oczekiwany krok obciążenia został zaabsorbowany w ciągu minimalnego czasu pracy agregatu chłodniczego. Częstym punktem wyjścia jest objętość, która mieści kilka minut przepływu agregatu chłodniczego przy temperaturze zasilania; dokładna liczba wynika z minimalnej modulacji agregatu chłodniczego i analizy kroków obciążenia.

Każdy agregat chłodniczy ma minimalny czas pracy i minimalną modulację, poniżej której musi się wyłączyć. Jeśli spadek obciążenia w przeciwnym razie wymusiłby wyłączenie, zbiornik buforowy dostarcza ten spadek ze zmagazynowanej wody lodowej, podczas gdy agregat chłodniczy nadal pracuje. Objętość bufora skaluje się zatem z tym, jak długo chcesz, aby agregat chłodniczy działał podczas kroku obciążenia.

• Minimalny czas pracy agregatu chłodniczego wyznacza dolną granicę.
• Bufor dostarcza spadek zamiast wyłączać agregat chłodniczy.
• Dłuższy docelowy czas pracy wymaga większej objętości.
• Mniejsze agregaty chłodnicze często wymagają stosunkowo większych buforów.

Powszechnie stosowana zależność to V = (t x Q) / (60 x rho x dT), gdzie V to objętość bufora w m3, t to pożądany czas pracy w minutach, Q to moc agregatu chłodniczego w kW, rho to gęstość wody, a dT to dopuszczalny wzrost temperatury w buforze. W praktyce inżynierowie iterują to z rzeczywistymi danymi kroków obciążenia. Zbiornik wody procesowej na Sardynii we Włoszech (2025, 30 549 m3) i zbiornik buforowy w Singapurze (2020, 3 462 m3) to przykłady, gdzie objętość zmagazynowanej wody została dopasowana do procesu, a nie zgadywana.

• V skaluje się z docelowym czasem pracy i mocą agregatu chłodniczego.
• dT to dopuszczalny wzrost temperatury bufora.
• Iteruj z danymi pomiarowymi kroków obciążenia.
• Nie przesadzaj z rozmiarem; koszt stali rośnie wraz z objętością.

Użyteczna objętość bufora jest ograniczona przez to, jak bardzo temperatura wody może wzrosnąć, zanim temperatura zasilania dryfnie poza tolerancję. Stratyfikowany bufor (ciepły powrót na górze, zimne zasilanie pobierane z dołu) wykorzystuje pełne dT; całkowicie wymieszany zbiornik wykorzystuje mniej. Utrzymuj bufor rurociągowy, aby zachęcić do stratyfikacji.

• Użyteczna objętość zależy od dopuszczalnego dT.
• Rurociągi stratyfikujące wykorzystują pełne rozproszenie temperatury.
• Zbiorniki wymieszane marnują część objętości.
• Dostosuj dT do tolerancji temperatury zasilania.

Zdecyduj wcześnie, czy bufor jest atmosferyczny, czy ciśnieniowy. Bufory atmosferyczne upraszczają zbiornik, ale wymagają odpowiedniej wysokości podnoszenia pompy; bufory ciśnieniowe nadają się do zamkniętych obiegów z wyższym ciśnieniem systemowym. Rurociągi muszą umożliwiać przepływ przez zbiornik w okresach niskiego obciążenia, zazwyczaj przez obejście z agregatami chłodniczymi.

• Bufory atmosferyczne vs ciśnieniowe decydujemy z góry.
• Rurociągi obejściowe kierują przepływ przez zbiornik przy niskim obciążeniu.
• Wysokość podnoszenia pompy musi pokrywać straty zbiornika i obiegu.
• Skoordynuj z sekwencją sterowania BMS.

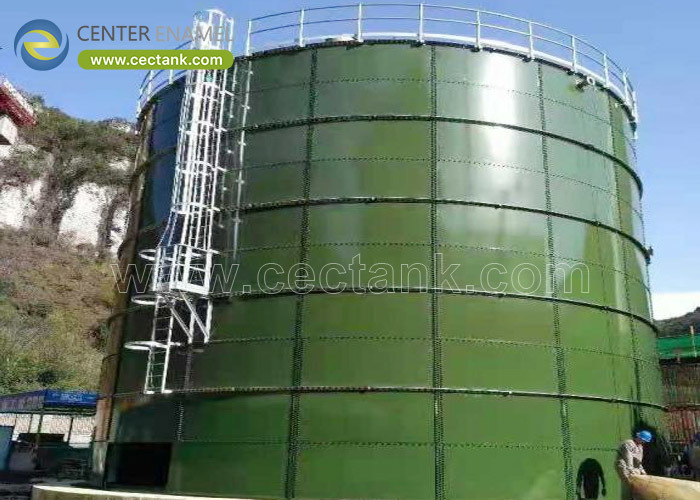

Center Enamel dostarcza zbiorniki stalowe skręcane o precyzyjnych objętościach z modułów panelowych, dzięki czemu zbiornik można dopasować do obliczonej objętości bufora, zamiast zaokrąglać do standardowego rozmiaru. Powlekane okładziny GFS lub FBE utrzymują czystość wody podczas ciągłej eksploatacji. Podziel się danymi o minimalnym czasie pracy agregatu chłodniczego i krokach obciążenia, a my zwrócimy objętość i układ.

• Modułowe panele skręcane dopasowują się do obliczonej objętości.
• Okładzina GFS / FBE dla czystej wody.
• Objętość dopasowana, nie zaokrąglona do standardu.
• Układ narysowany na podstawie danych pompy i BMS.

Częstym punktem wyjścia jest kilka minut przepływu agregatu chłodniczego przy temperaturze zasilania, następnie dopracowywane z minimalną modulacją agregatu chłodniczego i rzeczywistymi krokami obciążenia. Unikaj zgadywania stałej części bez sprawdzenia czasu pracy.

Tak. Większy dopuszczalny wzrost temperatury w buforze zmniejsza wymaganą objętość, ponieważ każdy metr sześcienny magazynuje więcej użytecznego chłodzenia.

Stratyfikacja pozwala wykorzystać pełne rozproszenie temperatury, więc stratyfikowany bufor robi więcej z mniejszą ilością stali niż bufor wymieszany. Rurociąguj go tak, aby pobierał zimno z dołu.

Zależy od Twojego obiegu. Atmosferyczny jest prostszy i tańszy; ciśnieniowy nadaje się do zamkniętych obiegów, gdzie ciśnienie systemowe musi być utrzymywane na poziomie zbiornika.

Tak. Zbyt duży rozmiar marnuje stal i miejsce, a także może spowolnić reakcję temperaturową. Dobierz rozmiar do kroku obciążenia, a nie do okrągłej liczby.

Konstrukcja z paneli skręcanych pozwala nam ściśle dopasować zbiornik do obliczonej objętości, zamiast narzucać standardowy rozmiar.

Dobór pojemności zbiornika buforowego wody lodowej sprowadza się do jednego pytania: ile zmagazynowanej wody lodowej utrzymuje agregat chłodniczy podczas najmniejszego kroku obciążenia. Użyj zależności między czasem pracy a delta-T, preferuj rurociągi stratyfikujące i dopasuj objętość zbiornika do obliczeń, a nie do rozmiaru z katalogu. Dobrze wykonany bufor zwraca się poprzez uniknięcie krótkich cykli pracy i stabilniejszą temperaturę zasilania.
