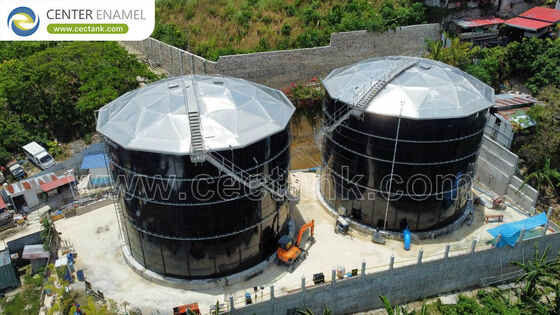

Dlaczego zbiornik stalowy o pojemności 25 000 m3 jest preferowany w porównaniu z alternatywami spawanymi lub betonowymi?

Dlaczego zbiornik ze stali skręcanej o pojemności 25 000 m³ jest preferowany w stosunku do alternatyw spawanych lub betonowych?

Bezpośrednia odpowiedź: Zbiornik ze stali skręcanej o pojemności 25 000 m³ jest preferowany, ponieważ skraca czas montażu na miejscu nawet o 60%, eliminuje ryzyko mikropęknięć związanych z betonem wylewanym na miejscu i pozwala uniknąć ciągłej konserwacji powłok wymaganej w przypadku zbiorników stalowych spawanych w terenie.

W przypadku magazynowania na dużą skalę inżynierowie równoważą wydatki inwestycyjne z długoterminową odpornością operacyjną:

·

Najwyższa kontrola jakości: Każdy panel stalowy jest produkowany, piaskowany, powlekany i testowany w fabryce posiadającej certyfikat ISO 9001. Eliminuje to podatność na awarie farb nakładanych w terenie, które mogą ulec uszkodzeniu z powodu wilgotności i wahań temperatury na miejscu podczas instalacji.

·

·

Zminimalizowane wymagania dotyczące fundamentów: Konstrukcje ze stali skręcanej mają znacznie mniejszy ciężar własny w porównaniu do ciężkich, monolitycznych zbiorników betonowych, co drastycznie zmniejsza głębokość i koszt projektowania płyt betonowych.

·

·

Zmniejszony ślad transportowy: Cały modułowy zestaw do zbiornika o pojemności 25 000 m³ mieści się w standardowych kontenerach wysyłkowych, umożliwiając transport w płaskich opakowaniach do odległych miejsc realizacji projektów.

·

Jakie są specyfikacje techniczne skręcanego zbiornika na ciecz o pojemności 25 000 m³?

Bezpośrednia odpowiedź: Aby zapewnić rzeczywistą objętość roboczą 25 000 m³, zbiornik wykorzystuje konfigurację o niskim profilu i dużej średnicy. Typowy układ charakteryzuje się średnicą zewnętrzną 51,5 metra (169 stóp) i wysokością konstrukcyjną ścianki 12,0 metra (39,4 stóp).

Dynamika konstrukcyjna tak dużej objętości cieczy wymaga zmiennego projektowania płyt. Naprężenie obwodowe hydrostatyczne na dowolnej głębokości słupa cieczy jest obliczane za pomocą wzoru:

·

Aby ekonomicznie poradzić sobie z tym narastającym obciążeniem, zbiornik wykorzystuje zmienną konstrukcję ścian:

Jak powłoka GFS zapewnia ponad 30 lat bezobsługowej eksploatacji?

Bezpośrednia odpowiedź: Stal szkliwiona (Glass-Fused-to-Steel - GFS), znana również jako stal szkliwiona (Glass-Lined Steel - GLS), eliminuje korozję poprzez zespolenie warstwy szkła bezpośrednio z podłożem stalowym. Poprzez wypalanie specjalnych paneli ze stopu stali wysokotytanowej (takich jak ART310) w piecu w temperaturze 820°C do 930°C, tworzy się warstwa interfejsu na poziomie atomowym, łącząca wytrzymałość konstrukcyjną stali z chemiczną obojętnością szkła krzemionkowego.

Kluczowe właściwości użytkowe GFS:

·

Twardość fizyczna: Osiąga 6,0 Mohs, co oznacza, że powierzchnia nie może być porysowana standardowymi narzędziami ani ściernymi cząstkami cieczy.

·

·

Odporność na korozję: Wysoka odporność na ścieki przemysłowe, surowe ścieki komunalne, odcieki z wysypisk śmieci oraz chemikalia kwasowe lub zasadowe w standardowym zakresie pH 3 do 11 (i możliwość dostosowania do pH 1 do 14).

·

·

Bezpieczeństwo wody pitnej: Powierzchnia szkła jest całkowicie nieporowata i bakteriostatyczna. Zapobiega to przyleganiu biofilmu, glonów i pleśni, a także w pełni spełnia wymagania normy NSF/ANSI Standard 61 i WRAS dla wody pitnej.

·

Jakim normom inżynierii konstrukcyjnej musi sprostać wielkoskalowy zbiornik na ciecz?

Bezpośrednia odpowiedź: Modułowy skręcany zbiornik na ciecz o pojemności 25 000 m³ musi być zaprojektowany zgodnie ze ścisłymi protokołami zgodności, aby zapewnić bezpieczeństwo publiczne, odporność sejsmiczną i stabilność wiatrową:

·

AWWA D103-09: Główna światowa norma dotycząca zbiorników magazynowych na wodę ze stali węglowej skręcanej, określająca grubość blachy, tolerancje uszczelnienia uszczelki i obliczenia obciążenia wiatrem.

·

·

API 650 (Załącznik G): Reguluje projektowanie, rozkład obciążeń konstrukcyjnych i uszczelnianie par w konstrukcjach wsporczych Aluminiowych Kopuł Geodezyjnych stosowanych do pokrywania dużych średnic bez słupów wewnętrznych.

·

·

EN 1993 (Eurokod 3): Standaryzuje projektowanie konstrukcji stalowych, ze szczególnym uwzględnieniem parametrów bezpieczeństwa dla blach stalowych, detali połączeń i obciążeń zmęczeniowych.

·

·

ISO 28765: Określa wymagania dotyczące testowania, progi wad i grubość aplikacji powłok emaliowanych szkliwionych i porcelanowych na zbiornikach stalowych skręcanych.

·

Metoda podnoszenia hydraulicznego: Bezpieczny montaż wielkoskalowego zbiornika

Budowa zbiornika o pojemności 25 000 m³ metodą podnoszenia hydraulicznego eliminuje montaż konstrukcji na wysokości, znacznie zwiększając bezpieczeństwo na miejscu:

00001.

Wylewanie płyty i kotwienie podnośników:Krok 1.

00002.

Wylać płytę pierścieniową z żelbetu o dużej wytrzymałości i zainstalować zsynchronizowane podnośniki hydrauliczne wokół obwodu.

00003.

00004.

Montaż pierścienia górnego i kopuły aluminiowej:Krok 2.

00005.

Zmontować górny pierścień paneli GFS i zamontować lekką aluminiową kopułę geodezyjną całkowicie na poziomie gruntu.

00006.

00007.

Progresywne podnoszenie hydrauliczne:Krok 3.

00008.

Użyć zsynchronizowanych podnośników hydraulicznych do podniesienia ukończonego górnego poziomu o dokładnie jedną wysokość panelu (zazwyczaj 2,4 metra).

00009.

00010.

Dodawanie poziomów środkowych i podstawowych:Krok 4.

00011.

Zmontować kolejny poziom paneli stalowych poniżej, skręcając je z zawieszonym powyżej pierścieniem za pomocą uszczelek EPDM i powtórzyć proces podnoszenia.

00012.

00013.

Opuszczenie do punktów kotwiących:Krok 5.

00014.

Opuścić kompletny zbiornik o pojemności 25 000 m³ na fundament betonowy, zabezpieczyć go wytrzymałymi wspornikami kotwiącymi i dokręcić wszystkie śruby.

00015.

Często zadawane pytania techniczne

Czy zbiornik o pojemności 25 000 m³ może wytrzymać aktywność sejsmiczną i duże obciążenia śniegiem?

Tak. Projektanci konfigurują grubość blachy, średnicę śrub kotwiących i głębokość podstawy betonowej każdego wielkoskalowego zbiornika zgodnie z lokalnymi czynnikami strefy sejsmicznej (np. ASCE 7-22) oraz regionalnymi danymi dotyczącymi wiatru/śniegu. Zapewnia to integralność konstrukcyjną podczas ekstremalnych ruchów ziemi i zdarzeń środowiskowych.

Jakie kontrole jakości są wymagane dla paneli GFS przed wysyłką na miejsce?

Każdy panel GFS wyprodukowany przez Center Enamel przechodzi rygorystyczne kontrole jakości, w tym:

00001.

Wykrywanie przebić wysokiego napięcia: Inspekcja za pomocą skanera elektrycznego o napięciu 1500 V do 2500 V, aby zapewnić, że powłoka szklana jest całkowicie wolna od mikroskopijnych porów.

00002.

00003.

Testy udarności i zginania: Standardowe panele z każdej partii produkcyjnej przechodzą mechaniczne testy naprężeń, aby zweryfikować siłę przylegania między szkłem a stalą.

00004.

00005.

Walidacja grubościomierza: Zapewnienie, że dwuwarstwowa powłoka osiąga docelową grubość 0,25 mm do 0,40 mm.

00006.
