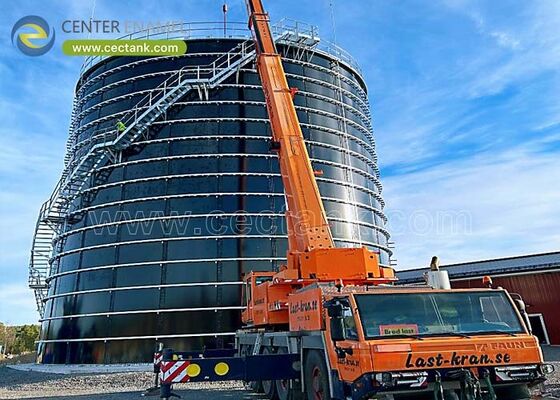

Stalowe zbiorniki z powłoką szklaną: Kompleksowy przewodnik techniczny dotyczący magazynowania stali zespolonej ze szkłem

Specyfikacje inżynieryjne często używają dwóch nazw dla tej samej technologii. Stal z powłoką szklaną (GLS) i stal zespolona ze szkłem (GFS) opisują ten sam produkt: stalowy panel z powłoką ze szkła emaliowanego, zespoloną z podłożem w temperaturze pieca. Podział terminologii powoduje realne problemy w procesie zakupu, ponieważ kupujący porównujący oferty może nie zdawać sobie sprawy, że specyfikacja GLS i propozycja GFS dotyczą tej samej technologii, podczas gdy dostawca oferujący system epoksydowy lub malowany do specyfikacji GLS oferuje coś fundamentalnie innego. W projektach związanych z wodą, ściekami, biogazem i przemysłem to zamieszanie jest rozwiązywane w ten sam sposób – poprzez zrozumienie, co faktycznie daje proces zespolenia i dlaczego zachowuje się inaczej niż jakakolwiek nałożona powłoka.

Stalowe zbiorniki z powłoką szklaną są produkowane poprzez nałożenie emalii na przygotowany stalowy panel i wypalenie go w temperaturze 820-930 °C, w której temperaturze szkło topi się i wiąże metalurgicznie ze stalą. Rezultatem jest kompozyt: wytrzymałość stali z chemiczną obojętnością szkła i interfejs, który nie może się rozwarstwić, ponieważ przestaje istnieć jako interfejs. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) produkuje stalowe zbiorniki zespolone ze szkłem od momentu, gdy stała się pierwszym chińskim producentem GFS, posiadając badania nad emaliowaniem, blisko 200 patentów na emaliowanie i systemy dostarczone do ponad 100 krajów.

1. Jak szkło jest faktycznie zespolone ze stalą?

Panel jest przygotowywany powierzchniowo, pokrywany zawiesiną emalii, suszony i wypalany w temperaturze 820-930 °C. W tej temperaturze szkło topi się i wiąże chemicznie z powierzchnią stali, tworząc warstwę kompozytową. Powłoki mogą być nakładane raz, dwa lub trzy razy w zależności od przeznaczenia, co opisują oznaczenia 2C1F, 2C2F i 3C3F.

• Przygotowanie powierzchni: Stal jest czyszczona i profilowana, aby emalia mogła równomiernie zwilżyć powierzchnię – zanieczyszczenia na tym etapie są główną przyczyną wad powłoki.
• Nakładanie emalii: Zawiesina szkła jest nakładana metodą natryskową lub przepływową o kontrolowanej grubości, a następnie suszona przed wejściem do pieca.
• Zespolenie w piecu: Wypalanie w temperaturze 820-930 °C topi szkło i wiąże je ze stalą, tworząc kompozyt, a nie film osadzony na podłożu.
• Systemy wielowarstwowe: 2C2F oznacza dwie warstwy z dwoma wypaleniami, a 3C3F trzy warstwy z trzema wypaleniami, zwiększając całkowitą grubość i tolerancję na wady w przypadku agresywnych zastosowań.
• Kontrola wymiarowa: Panele są fabrycznie formowane z zachowaniem kontrolowanych tolerancji, dzięki czemu połączenia śrubowe pasują na miejscu bez cięcia lub dopasowywania w terenie.

2. Jakie parametry można zweryfikować przed dostawą?

Zaletą systemu produkowanego fabrycznie jest to, że jego parametry można przetestować, zanim zbiornik dotrze na miejsce. Każdy panel jest testowany elektrycznie pod kątem ciągłości powłoki, przyczepność i twardość są mierzone w odniesieniu do określonych wartości, a norma ISO 28765 określa wymagania dotyczące stalowych zbiorników skręcanych z powłoką szklaną stosowanych w instalacjach wodnych i ściekowych.

• Test iskrowy (Holiday Spark Testing): Każdy panel jest testowany wysokim napięciem, zazwyczaj 1500 V, w celu wykrycia wszelkich nieciągłości w powłoce – dziura wykryta w fabryce jest naprawiana, podczas gdy dziura wykryta w eksploatacji jest miejscem korozji.
• Wartość przyczepności: Przyczepność powłoki jest mierzona na poziomie 3450 N/cm², kwantyfikując siłę wiązania zespolenia, zamiast określać ją jakościowo.
• Twardość powierzchni: Wypalana powierzchnia osiąga 6,0 w skali Mohsa, co pozwala zbiornikowi na odporność na żwir, piasek i czyszczenie mechaniczne.
• Zgodność z ISO 28765: Międzynarodowa norma dla stalowych zbiorników skręcanych z powłoką szklaną do zastosowań wodnych i ściekowych, obejmująca wymagania dotyczące materiałów, powłok i jakości.
• Walidacja strukturalna: Geometria płaszcza jest walidowana za pomocą analizy metodą elementów skończonych i zaprojektowana zgodnie z AWWA D103-09, z zastosowaniem śrub klasy 8.8.

3. Gdzie stal z powłoką szklaną przewyższa alternatywy?

Stal z powłoką szklaną jest preferowanym wyborem wszędzie tam, gdzie przechowywany płyn jest agresywny chemicznie, gdzie żywotność musi być długa przy minimalnej interwencji, lub gdzie powierzchnia nie może wchodzić w interakcje z zawartością. Jest mniej atrakcyjna tylko tam, gdzie zastosowanie jest łagodne, a koszt początkowy dominuje, lub gdzie płyn znajduje się poza zakresem pH powłoki.

• Woda pitna: Objęta certyfikatem NSF/ANSI 61 i WRAS, obojętna, bez wpływu na smak, zapach lub ługowanie przechowywanej wody pitnej.
• Ścieki i osady: Odporna na siarkowodór, kwasy organiczne i ścieranie przez żwir – kombinacja, która degraduje beton i stal malowaną w zastosowaniach ściekowych.
• Biogaz i fermentacja: Toleruje pracę w warunkach mezofilnych 35-38 °C i termofilnych 50-55 °C z gazoszczelnymi połączeniami, służąc jako komory fermentacyjne, zbiorniki gazu i magazyny pofermentu.
• Żywność, napoje i zboża: Uznana do kontaktu z żywnością zgodnie z FDA i LFGB, z gładką powierzchnią odporną na korozję kondensacyjną w magazynach suchych materiałów sypkich.
• Przemysł i chemikalia: Obsługuje szeroki zakres pH, z systemami potrójnej powłoki 3C3F dostępnymi dla najbardziej agresywnych płynów przemysłowych.

Center Enamel produkuje stalowe zbiorniki z powłoką szklaną w ramach jednego, kontrolowanego procesu: panele wypalane w temperaturze 820-930 °C z pokryciem 2C2F jako standardem i 3C3F dla agresywnych zastosowań, każdy panel weryfikowany przez 100% test iskrowy wysokiego napięcia 1500 V, przyczepność mierzona na 3450 N/cm², a twardość na 6,0 Mohsa. Płaszcze są skręcane za pomocą elementów złącznych klasy 8.8 i walidowane za pomocą analizy metodą elementów skończonych zgodnie z AWWA D103-09, produkowane zgodnie z ISO 9001 z pokryciem ISO 28765, CE/EN 1090, NSF/ANSI 61, WRAS, FDA i LFGB, i dostarczane do ponad 100 krajów w standardowym harmonogramie 30 dni z trzyletnią gwarancją.

Nie pozostaje żaden interfejs, który mógłby ulec awarii. Gdy szkło zostanie zespolone ze stalą powyżej 820 °C, nie chronisz już stali – zmieniłeś jej powierzchnię.

Często zadawane pytania (FAQ)

Co to jest stalowy zbiornik z powłoką szklaną?

Jest to skręcany stalowy zbiornik, którego wewnętrzna powierzchnia posiada emalię szklaną zespoloną ze stalą w temperaturze 820-930 °C. Stal z powłoką szklaną (GLS) i stal zespolona ze szkłem (GFS) to dwie nazwy tej samej technologii, która daje kompozyt o wytrzymałości konstrukcyjnej stali i chemicznej obojętności szkła.

Co oznaczają 2C2F i 3C3F?

Oznaczenie opisuje warstwy i wypalenia: 2C2F to dwie warstwy z dwoma wypaleniami, a 3C3F to trzy warstwy z trzema wypaleniami. Każda dodatkowa warstwa i wypalenie zwiększa całkowitą grubość powłoki i tolerancję na wady, dlatego 3C3F jest określany dla najbardziej agresywnych zastosowań chemicznych.

Jak długo wytrzymują stalowe zbiorniki z powłoką szklaną?

Prawidłowo zaprojektowany i zainstalowany stalowy zbiornik z powłoką szklaną ma projektowaną żywotność 30-50 lat przy minimalnej konserwacji, ponieważ zespolona powłoka nie wymaga okresowego ponownego powlekania, jak systemy nakładane. Żywotność zależy od tego, czy zastosowanie mieści się w zakresie pH i temperatury powłoki.

Czy stalowe zbiorniki z powłoką szklaną można dostosować?

Tak. Center Enamel konfiguruje pojemność od 20 m³ wzwyż, średnicę i stosunek wysokości do średnicy, system powłok (2C2F lub 3C3F), typ dachu, izolację i ogrzewanie, a także wszystkie włazy, kołnierze, drabiny, platformy i oprzyrządowanie do zastosowania i układu miejsca.

Kluczowe wnioski

• Stal z powłoką szklaną (GLS) i stal zespolona ze szkłem (GFS) to ta sama technologia – nie pozwól, aby podział terminologii wpłynął na porównanie ofert.
• Zespolenie w temperaturze 820-930 °C tworzy kompozyt bez interfejsu powłoki, dlatego powierzchnia nie może się rozwarstwić jak nałożony film.
• Parametry są weryfikowalne przed dostawą: 100% test iskrowy przy 1500 V, przyczepność 3450 N/cm², twardość 6,0 Mohsa, zgodnie z ISO 28765.
• Technologia nadaje się do wody pitnej, ścieków, biogazu, żywności i zbóż oraz zastosowań chemicznych przemysłowych w ciągu 30-50 lat projektowanej żywotności.
