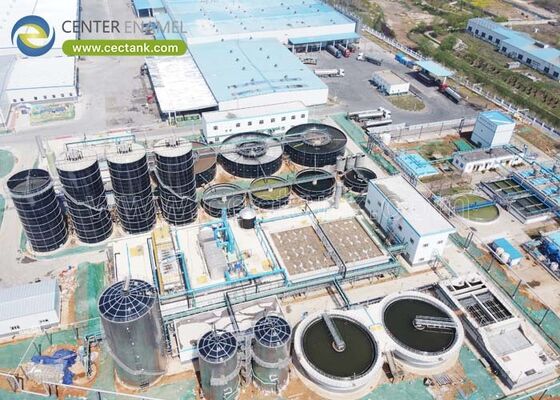

Zbiorniki magazynowe do uzdatniania wody: dobór zbiorników na każdym etapie oczyszczalni

Oczyszczalnie ścieków są oceniane według standardu, który nie dopuszcza kompromisów: to, co opuszcza zakład, jest spożywane przez ludzi. Ta oczekiwanie dotyczy każdej zwilżonej powierzchni, w tym zbiorników magazynowych, które większość specyfikacji traktuje jako generyczne. W przypadku miejskich systemów wody pitnej, zakładów uzdatniania wody przemysłowej i wiejskich systemów zaopatrzenia, powtarzające się problemy są takie same – powłoka zbiornika nigdy nie była certyfikowana do kontaktu z wodą pitną, szczegół dachu, który pozwala ptakom i kurzowi dostać się do uzdatnionej wody, zbiornik do odzyskiwania wody popłucznej, który został zaprojektowany na podstawie reguły kciuka, a nie cyklu filtracji, oraz zbiornik na chemikalia, który korodował od zewnątrz. Żadna z tych awarii nie ujawnia się w danych odbiorowych; pojawiają się później jako skargi dotyczące smaku i zapachu, pozytywne wyniki badań na obecność bakterii coli lub przedwczesne ponowne powlekanie.

Zbiorniki magazynowe do uzdatniania wody powinny być dobierane w zależności od ich pozycji na schemacie przepływu, ponieważ surowa woda, woda przefiltrowana, odzysk wody popłucznej i chemikalia nakładają różne wymagania na chemię powłok i certyfikację. Nadrzędnym wymogiem dla każdej powierzchni mającej kontakt z wodą pitną jest certyfikacja przez stronę trzecią zgodnie z NSF/ANSI 61. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) produkuje zbiorniki skręcane GFS, ze stali nierdzewnej i pokryte żywicą epoksydową zgodnie z ISO 9001 z pokryciem NSF/ANSI 61 i WRAS, dostarczając systemy uzdatniania wody do ponad 100 krajów.

1. Jakie magazynowanie jest potrzebne na każdym etapie oczyszczalni?

Konwencjonalna oczyszczalnia wody powierzchniowej lub podziemnej potrzebuje magazynowania w czterech miejscach: bilansowanie dopływu surowej wody, magazynowanie wody przefiltrowanej lub uzdatnionej, odzysk wody popłucznej i wody z płukania filtrów oraz magazynowanie chemikaliów do koagulacji, dezynfekcji i regulacji pH. Każde z nich jest wymiarowane według innego czynnika, a każde niesie inne ryzyko zanieczyszczenia, dlatego nigdy nie powinny mieć jednej specyfikacji.

• Bilansowanie surowej wody: Buforuje zmienność źródła i harmonogram pompowania przed procesem uzdatniania; zazwyczaj największa objętość na miejscu, ale najmniej wymagająca pod względem certyfikacji powłoki.
• Magazynowanie przefiltrowanej wody: Przechowuje uzdatnioną wodę po filtracji i przed dystrybucją, wymagając powłok certyfikowanych do kontaktu z wodą pitną, szczelnego dachu i wentylacji z siatką ochronną w celu ochrony jakości wody.
• Odzysk wody popłucznej: Zbiera wodę popłuczną i wodę z płukania filtrów do osadzania i powrotu do głowicy oczyszczalni, wymiarowany do objętości popłucznej pełnego cyklu filtracji.
• Magazynowanie chemikaliów: Przechowuje koagulanty, polimery, podchloryn sodu lub chemikalia do regulacji pH, wymagając zgodności materiału z konkretnym chemikalium, a nie certyfikacji do kontaktu z wodą pitną.
• Rezerwa przeciwpożarowa i awaryjna: Jeśli oczyszczalnia posiada również rezerwę przeciwpożarową, zbiornik musi spełniać zarówno wymagania dotyczące wody pitnej, jak i przeciwpożarowe, w tym NFPA 22, jeśli dotyczy.

2. Dlaczego certyfikacja NSF/ANSI 61 reguluje zbiorniki na wodę pitną?

NSF/ANSI 61 to norma określająca, czy materiał będzie uwalniał zanieczyszczenia do wody pitnej w szkodliwych ilościach. W przypadku powłoki zbiornika oznacza to, że produkt został niezależnie przetestowany pod kątem ekstrakcji regulowanych zanieczyszczeń, dzięki czemu powłoka nie może stać się źródłem zanieczyszczenia w samym naczyniu przeznaczonym do ochrony jakości wody. Określenie certyfikowanej powłoki to różnica między uzasadnionym aktywem do wody pitnej a niekwantyfikowanym ryzykiem.

• Niezależna weryfikacja: Certyfikacja jest przeprowadzana przez niezależny organ, a nie przez producenta, dzięki czemu roszczenie może być audytowane przez regulatora i operatora.
• Kontrola wymywania: Testy obejmują ekstrakcję regulowanych metali i związków organicznych, potwierdzając, że powłoka nie będzie wpływać na smak uzdatnionej wody przez cały okres jej użytkowania.
• Inertna powierzchnia szklana: Stal łączona z ceramiką jest z natury dobrze przystosowana do pracy z wodą pitną, ponieważ wypalana powierzchnia szklana jest obojętna i nieporowata, nie przenosząc smaku ani zapachu.
• Uzupełniające zatwierdzenia: Zatwierdzenie WRAS dla rynku brytyjskiego oraz pokrycie LFGB lub FDA dla zastosowań mających kontakt z żywnością rozszerza tę samą zasadę na inne jurysdykcje.
• Higiena dzięki geometrii: Gładkie powierzchnie wewnętrzne, szczelne dachy i wentylacja z siatką zapobiegają powstawaniu nisz dla biofilmu, przedostawaniu się ptaków i zanieczyszczeniu kurzem w magazynach uzdatnionej wody.

3. Jak należy określać specyfikację dla chemikaliów i odzysku wody popłucznej?

Zadania związane z chemikaliami i odzyskiem wody popłucznej są określone przez zgodność, a nie przez certyfikację do kontaktu z wodą pitną. Podchloryn sodu, koagulanty żelazowe i glinowe oraz polimery atakują materiały w różny sposób, dlatego materiał zbiornika jest dobierany w zależności od konkretnego chemikaliów, jego stężenia i temperatury. Odzysk wody popłucznej jest określany przez cykl hydrauliczny, a nie przez pojemność opartą na regule kciuka.

• Podchloryn sodu: Wymaga materiałów odpornych na utleniające roztwory chlorowane i na gaz wodorowy powstający podczas rozkładu, z odpowiednio zaprojektowaną wentylacją.
• Koagulanty i polimery: Sole żelaza i glinu są kwaśne i ścierne; zbiorniki i okucia muszą być dobrane do konkretnego pH i obciążenia stałymi.
• Chemikalia do regulacji pH: Zawiesiny wapna i roztwory kaustyczne wymagają odporności na ścieranie, a w przypadku kaustycznych – zgodności z powłoką przy podwyższonym pH.
• Wymiarowanie odzysku wody popłucznej: Zbiornik odzysku należy wymiarować na objętość uzyskaną z pełnego cyklu popłucznego plus objętość wody z płukania filtrów, a nie na procent przepustowości zakładu.
• Zbiorniki wtórnego zabezpieczenia: Magazynowanie chemikaliów jest często łączone lub dwuścienne, dzięki czemu wyciek jest zatrzymywany, a nie uwalniany do systemu kanalizacyjnego zakładu.

Center Enamel produkuje zbiorniki na wodę pitną w ramach jednego kontrolowanego procesu: panele stalowe są zeszkliwiane w temperaturze 820-930°C, tworząc obojętną, nie wymywającą powierzchnię, z pokryciem 2C2F potwierdzonym 100% testem iskrowym na obecność wad i przyczepnością mierzoną na poziomie 3450 N/cm². Powłoki są skręcane łącznikami klasy 8.8 i walidowane analizą metodą elementów skończonych zgodnie z AWWA D103-09, produkowane zgodnie z ISO 9001 z pokryciem NSF/ANSI 61, WRAS i CE/EN 1090, i dostarczane do ponad 100 krajów w standardowym terminie 30 dni z trzyletnią gwarancją.

Uzdatniona woda może być tylko tak czysta, jak powierzchnia, na której spoczywa. Certyfikowana, obojętna powłoka nie jest ulepszeniem specyfikacji w oczyszczalni wody – jest to standard.

Często zadawane pytania (FAQ)

Jakie zbiorniki magazynowe są potrzebne w oczyszczalni?

Bilansowanie surowej wody, magazynowanie wody przefiltrowanej lub uzdatnionej, odzysk wody popłucznej i wody z płukania filtrów oraz magazynowanie chemikaliów do koagulacji, dezynfekcji i regulacji pH. Zakłady posiadające rezerwę przeciwpożarową dodają zbiornik wymiarowany zgodnie z NFPA 22, a zakłady z odzyskiem wody popłucznej z filtrów dodają dedykowaną objętość do odzysku i osadzania.

Dlaczego NSF/ANSI 61 jest wymagane dla zbiorników na wodę pitną?

Jest to norma, która potwierdza, że materiał nie będzie uwalniał regulowanych zanieczyszczeń do wody pitnej w szkodliwych ilościach. Ponieważ certyfikacja jest przeprowadzana niezależnie, daje operatorowi i regulatorowi podstawę do audytu, aby zaakceptować powłokę, zamiast polegać na własnym oświadczeniu producenta.

Jak magazynuje się wodę popłuczną?

Zbiera się ją w dedykowanym zbiorniku odzysku, wymiarowanym na pełny cykl popłuczny plus objętość wody z płukania filtrów, pozwala na osadzenie i zwraca supernatant do głowicy oczyszczalni w kontrolowanym tempie, aby proces uzdatniania nie był szokowany hydraulicznie ani stałymi.

Czy zbiorniki można dostosować do układu naszej oczyszczalni?

Tak. Center Enamel konfiguruje pojemność, średnicę, stosunek wysokości do średnicy i typ dachu dla każdego etapu, ze szczegółami dotyczącymi siatek i wentylacji dla usług wodociągowych, doborem materiałów do zgodności chemicznej oraz pełnym zakresem włazów, kołnierzy, drabin, platform i przyrządów pomiarowych poziomu.

Kluczowe wnioski

• Określaj magazynowanie wody uzdatnionej według pozycji – surowa woda, woda przefiltrowana, odzysk wody popłucznej i chemikalia mają różne wymagania.
• Certyfikacja NSF/ANSI 61 jest nadrzędnym wymogiem dla każdej powierzchni mającej kontakt z wodą pitną i musi być niezależnie zweryfikowana.
• Stal zeszkliwiona jest z natury dobrze przystosowana do pracy z wodą pitną: wypalana powierzchnia szklana jest obojętna, nieporowata i nie nadaje smaku ani zapachu.
• Zbiorniki na chemikalia są określone przez zgodność z konkretnym chemikalium i są często łączone w celu zapewnienia wtórnego zabezpieczenia.
