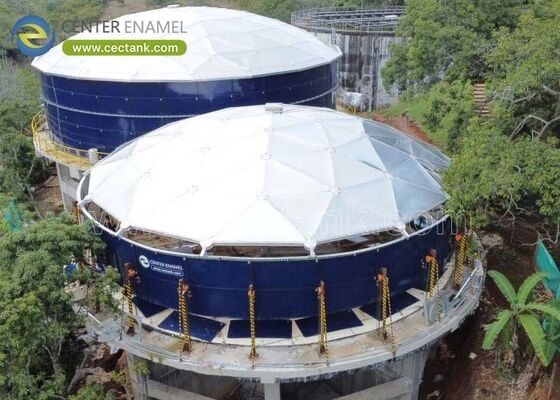

Aluminiowa kopuła dachu dla zbiorników wody surowej: chroni przed światłem, glonami i zanieczyszczeniami

Woda surowa to ciecz przechowywana, która celowo nie jest poddawana obróbce, i właśnie to utrudnia jej przechowywanie. Dociera ona niosąc wszystko, co zebrał zbiornik lub rzeka – osady, materię organiczną, składniki odżywcze, czasem obciążenie biologiczne – a następnie stoi. W obecności światła, ciepła i czasu, rozwija się. Zbiornik zakryty i odkryty przechowujący tę samą wodę, mogą dotrzeć do stacji uzdatniania z bardzo różnym zakresem prac do wykonania, a różnica zaczyna się od dachu.

Aluminiowa kopuła geodezyjna jest zazwyczaj odpowiedzią na to zadanie, i to nie dlatego, że jest najtańszym pokryciem. Wybierana jest dlatego, że pokrywa cały zbiornik bez wewnętrznych słupów, ponieważ nie koroduje w stale wilgotnej, ciepłej przestrzeni nad otwartą wodą, i ponieważ blokuje światło, którego potrzebują glony. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) produkuje aluminiowe kopuły geodezyjne do zbiorników skręcanych i spawanych, z wolnymi przestrzeniami, które całkowicie eliminują wewnętrzne podpory.

Dach na zbiorniku wody surowej jest decyzją dotyczącą uzdatniania, a nie konstrukcyjną. Redukuje to, co rośnie w wodzie, zatrzymuje to, co inaczej by wpadło, i obniża obciążenie każdego procesu poniżej.

• Wykluczenie światła: Glony potrzebują światła do fotosyntezy. Nieprzezroczysty dach usuwa źródło energii, co jest najskuteczniejszym krokiem przeciwko rozwojowi biologicznemu w przechowywanej wodzie surowej.
• Zanieczyszczenia i osady: Liście, kurz, owady i ptaki – wszystko to dodaje obciążenie organiczne i zanieczyszczenia biologiczne. Szczelny dach utrzymuje zawartość zbiornika ograniczoną do tego, co zostało do niego wpompowane.
• Straty przez parowanie: W gorącym i wietrznym klimacie otwarty zbiornik traci znaczną objętość przez parowanie. Dach odzyskuje tę wodę i utrzymuje przewidywalną objętość przechowywaną.
• Zapotrzebowanie na chemikalia poniżej: Mniej glonów i mniej organicznych osadów oznacza niższe zapotrzebowanie na koagulanty i środki dezynfekujące na stacji uzdatniania, oraz mniej produktów ubocznych dezynfekcji do zarządzania.
• Bezpieczeństwo i ochrona: Dach zamyka otwartą powierzchnię wody, co eliminuje ryzyko utonięcia i nieautoryzowanego dostępu, oraz ułatwia zabezpieczenie terenu.

Przestrzeń pod dachem zbiornika wody surowej jest ciepła, stale wilgotna i często nosi lekki zapach chloru lub siarkowodoru. Jest to złe środowisko dla malowanej stali węglowej i bardzo dobre dla aluminium, które tworzy własną ochronną warstwę tlenku i nie wymaga powłoki.

• Odporność na korozję: Aluminium nie rdzewieje. W stale wilgotnej przestrzeni par nad wodą surową utrzymuje się bez systemu malarskiego, który wymagałby okresowego odnawiania.
• Brak powłoki do konserwacji: Ponieważ materiał sam się chroni, nie ma cyklu wewnętrznego malowania, rusztowań wewnątrz ograniczonego zbiornika, ani przestojów na prace związane z powłoką dachu.
• Niska waga: Aluminiowa kopuła waży ułamek porównywalnego stalowego dachu, co zmniejsza obciążenie płaszcza i fundamentu oraz upraszcza podnoszenie podczas montażu.
• Geometria wolnej przestrzeni: Trójkątna struktura geodezyjna efektywnie przenosi obciążenia, dzięki czemu kopuła pokrywa pełną średnicę bez wewnętrznych słupów, które przeszkadzałyby w mieszaniu lub czyszczeniu.
• Długa żywotność przy niewielkiej uwadze: Połączenie materiału i geometrii daje dach, który jest praktycznie bezobsługowy, co jest ważne na odległych lub bezobsługowych terenach.

Kopuła jest jednocześnie elementem konstrukcyjnym i elementem procesowym. Specyfikacja musi uwzględniać obciążenia, które będzie przenosić, penetracje, które musi akceptować, i sposób uszczelnienia do płaszcza.

• Obciążenia projektowe: Siły ssące wiatru, śnieg, obciążenia sejsmiczne i wszelkie obciążenia użytkowe podczas konserwacji muszą być określone dla rzeczywistego miejsca. Kopuły są lekkie, więc siły ssące wiatru są zazwyczaj dominującym przypadkiem.
• Interfejs z płaszczem: Szczegół uszczelnienia między kopułą a zbiornikiem jest miejscem, gdzie zaczynają się wycieki i korozja. Połączenie powinno być zaprojektowane dla typu płaszcza i ruchu, który będzie widział.
• Penetracje i dostęp: Włazy, odpowietrzniki, przyrządy pomiarowe poziomu, układy wlotowe i wylotowe oraz wszelkie penetracje mieszadeł przechodzą przez dach i muszą być szczegółowo opisane, a nie improwizowane.
• Wentylacja i drenaż: Przestrzeń par musi oddychać bez wpuszczania światła, a wszelka kondensacja na spodzie powinna mieć możliwość odpływu, zamiast kapania do wody.
• Zgodność materiałów z kontaktem: Tam, gdzie przechowywana woda jest przeznaczona do picia, komponenty mające z nią kontakt powinny posiadać odpowiednie zatwierdzenia, takie jak NSF/ANSI 61 lub WRAS.

Każdy zbiornik dostarczany przez Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) jest projektowany zgodnie z AWWA D103-09 i EN 1090 z weryfikacją metodą elementów skończonych obciążeń płaszcza, dachu i króćców, spiekaniem w temperaturze 820-930°C pod kontrolą ISO 9001 i ISO 45001, testowany na obecność wad przy 1500 V na całej powierzchni, i montowany ze śrubami klasy 8.8 i uszczelniaczem certyfikowanym przez producenta. Kopuły są projektowane pod kątem warunków wiatrowych, śniegowych i sejsmicznych danego miejsca, wykonane ze stopu aluminium odpornego na korozję z trójkątną konstrukcją wolnej przestrzeni, uszczelnione do płaszcza za pomocą zaprojektowanego detalu interfejsu, dostarczane z włazami, wentylatorami z siatką i penetracjami instrumentów, oraz udokumentowane obliczeniami konstrukcyjnymi, rysunkami montażowymi i certyfikacją materiałową, z komponentami dopuszczonymi do kontaktu z wodą pitną zgodnie z NSF/ANSI 61 lub WRAS.

Jest to przede wszystkim środek uzdatniający. Wykluczenie światła zatrzymuje wzrost glonów, szczelne pokrycie zapobiega wpadaniu liści, kurzu i zwierząt, a oba te czynniki razem zmniejszają obciążenie organiczne docierające do stacji uzdatniania – co obniża zapotrzebowanie na koagulanty i środki dezynfekujące oraz zmniejsza tworzenie produktów ubocznych dezynfekcji.

Tak, i jest to główna zaleta geometrii geodezyjnej. Trójkątna konstrukcja efektywnie przenosi obciążenia, aby pokryć pełną średnicę, co pozostawia wnętrze wolne dla mieszadeł, sprzętu czyszczącego i dostępu do inspekcji.

Nie. Aluminium tworzy stabilną, ochronną warstwę tlenku, dzięki czemu nie rdzewieje i nie wymaga systemu malarskiego. Eliminuje to cykl wewnętrznego malowania, którego wymagałby malowany stalowy dach, co jest istotne, ponieważ prace związane z powłoką dachu wewnątrz zbiornika są operacją w przestrzeni zamkniętej.

Tak. Rozpiętość, wysokość, stop i profil, obciążenia projektowe, układ dostępu i penetracji, siatki wentylacyjne, szczegóły uszczelnienia i wszelkie zatwierdzenia dotyczące kontaktu z wodą pitną są konfigurowane do geometrii zbiornika, przechowywanej wody oraz lokalnych warunków wiatrowych, śniegowych i sejsmicznych.
