Zbiornik EGSB: Wyjaśnienie beztlenowego oczyszczania o wysokiej wydajności

Zbiornik EGSB (Expanded Granular Sludge Bed - rozszerzone złoże granulowanego osadu) jest jednym z najwydajniejszych reaktorów beztlenowych - maszyną do oczyszczania rozpuszczalnych ścieków przemysłowych w ciągu godzin, a nie dni. Jest ściśle powiązany z lepiej znanym UASB, ale dostosowany do szybszego, rozszerzonego złoża.

Zbiornik EGSB to beztlenowy reaktor o wysokiej wydajności: złoże granulowanego osadu przepływające w górę w strefie 'rozszerzonej' (częściowo fluidyzowanej), które oczyszcza rozpuszczalne ścieki przemysłowe z szybkością 5-15 kg ChZT/m3/dzień, z hydraulicznym czasem retencji mierzonym w godzinach, w porównaniu do 20-40 dni dla CSTR. Jego rzeczywisty limit wydajności stanowi trójfazowy separator na górze - musi on oddzielać gaz, ciecz i ciała stałe przy wybranej prędkości przepływu w górę (około 0,5-1,2 m/h), w przeciwnym razie granulowany osad zostanie wypłukany.

Rozszerzone złoże granulowanego osadu, prosto mówiąc

Podobnie jak UASB, EGSB utrzymuje złoże gęstego, osiadającego granulowanego osadu, przez który ścieki przepływają w górę. Część 'rozszerzona' oznacza, że prędkość przepływu w górę jest wystarczająco wysoka, aby złoże się rozluźniło, a granulki krążyły, poprawiając kontakt bez mechanicznego mieszania. Biogaz unosi się, ciecz i gaz oddzielają się w trójfazowym separatorze na górze, a oczyszczona woda przelewa się. W samym reaktorze nie ma ruchomych części.

• Przepływ w górę przez złoże granulowanego osadu, bez mechanicznego mieszania.
• 'Rozszerzone' = wyższy przepływ w górę, delikatna cyrkulacja.
• Rozdział gazu/cieczy/ciał stałych w górnym trójfazowym separatorze.

Liczby definiujące sukces

Okno operacyjne jest wąskie. Prędkość przepływu w górę na górze wynosi około 0,5-1,2 m/h - zbyt wysoka spowoduje wypłukanie granulek do separatora i na zewnątrz; zbyt niska spowoduje, że złoże będzie nieaktywne. Obciążenie organiczne wynosi 5-15 kg ChZT/m3/dzień dla łatwo degradowalnych strumieni przemysłowych, a HRT wynosi godziny, dlatego EGSB może być znacznie mniejszy niż równoważny CSTR. Temperatura jest mezofilna (35-38°C), a wydajność metanu śledzi wydajność oczyszczania na poziomie około 0,25-0,35 m3 na kg usuniętej ChZT.

EGSB vs UASB i gdzie się plasuje

EGSB to zasadniczo kuzyn UASB o wyższym przepływie w górę: ta sama zasada granulowanego osadu, mniejsza powierzchnia, wyższe obciążenie - ale wymaga lepszego rozprowadzenia dopływu i bardziej wytrzymałego separatora. Nadaje się do rozpuszczalnych, ciepłych, łatwo degradowalnych ścieków przemysłowych o ChZT zazwyczaj powyżej 1500-2000 mg/L: żywność i napoje, browarnictwo, papiernictwo, niektóre farmaceutyki. Jest niewłaściwym narzędziem dla zimnych, rozcieńczonych ścieków komunalnych, wysokich zawartości zawieszonych ciał stałych (które zatykają złoże) lub ciężkich tłuszczów i olejów (które pokrywają granulki).

• Pasuje do: rozpuszczalnych, ciepłych, przemysłowych ścieków o wysokiej ChZT.
• Unikać: rozcieńczonych, zimnych ścieków, wysokiej TSS, ciężkich tłuszczów i olejów.
• Wymaga dobrego rozprowadzenia dopływu + mocnego separatora.

Referencje projektu

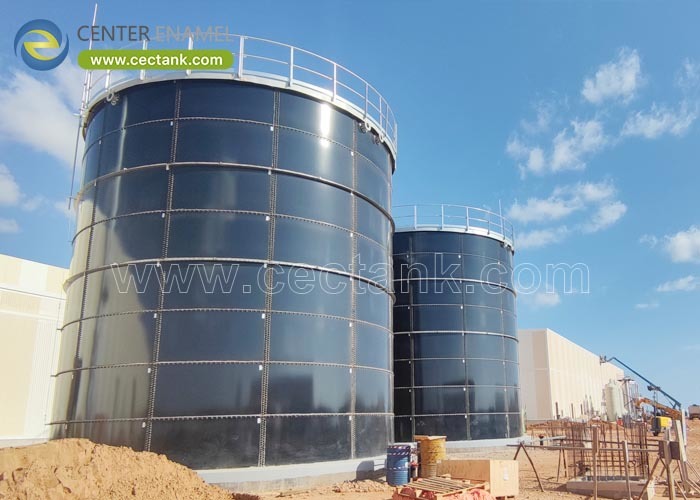

Rzeczywista dostawa EGSB: Projekt oczyszczalni ścieków Coca-Cola w Malezji (2016) obejmował zbiornik EGSB z emaliowanym dachem o średnicy 7,64 m x 17,4 m, a także zbiornik wyrównawczy z dachem z blachy aluminiowej o średnicy 9,17 m x 16,8 m - beztlenowe oczyszczanie ścieków z przemysłu spożywczego/napojów przy użyciu podejścia z granulowanym osadem.

• Coca-Cola Malezja WWTP 2016: Zbiornik EGSB (emaliowany dach) Ø7,64 x 17,4 m.
• Zbiornik wyrównawczy (dach z blachy aluminiowej) Ø9,17 x 16,8 m.

Doświadczenie firmy

Center Enamel projektuje reaktory beztlenowe - UASB i EGSB - jako naczynia GFS lub ze stali nierdzewnej z wewnętrznymi elementami hydraulicznymi (rozprowadzenie dopływu, trójfazowy separator, zbieranie gazu) zaprojektowanymi jako część zbiornika, a nie rozwiązywanymi na miejscu.

Często zadawane pytania

Co oznacza EGSB?

Expanded Granular Sludge Bed - beztlenowy reaktor przepływowy z częściowo fluidyzowanym złożem granulowanego osadu.

EGSB vs UASB - jaka jest różnica?

Ta sama zasada granulowanego osadu, ale EGSB pracuje z wyższą prędkością przepływu w górę, co zapewnia mniejszą powierzchnię i wyższe obciążenie; wymaga lepszego rozprowadzenia i mocniejszego separatora.

Jaką prędkość przepływu w górę należy zaprojektować?

Około 0,5-1,2 m/h na górze. Wyższa prędkość grozi wypłukaniem granulowanego osadu; niższa sprawia, że złoże jest niedostatecznie wykorzystane.

Do jakich ścieków nadaje się EGSB?

Rozpuszczalne, ciepłe, łatwo degradowalne ścieki przemysłowe o ChZT zazwyczaj powyżej 1500-2000 mg/L - żywność, napoje, browarnictwo, papiernictwo, niektóre farmaceutyki.

Dlaczego trójfazowy separator jest ograniczeniem?

Musi on oddzielać gaz, ciecz i ciała stałe przy wybranej prędkości przepływu; jeśli tego nie zrobi, granulki zostaną wypłukane, a reaktor straci swoje złoże.

Jak długo trwa uruchomienie EGSB?

Z granulowanym osadem startowym, obciążenie buduje się przez tygodnie do miesięcy; złoże jest aktywem, więc dobry osad startowy skraca czas uruchomienia.

Zbiornik EGSB to wysokowydajna maszyna beztlenowa: granulowany osad, godziny retencji i separator, który jest prawdziwym ograniczeniem wydajności. Specyfikowany dla rozpuszczalnych, ciepłych, przemysłowych ścieków o wysokiej ChZT, zapewnia reaktor o małej powierzchni, który zamienia odpady w metan.
