Wskazówka inżynierska do 2026 r. dotycząca zbiorników zewnętrznych z pływającym dachem (EFR)

W sektorach przemysłu ciężkiego i petrochemii magazynowanie ropy naftowej i innych lotnych węglowodorów na dużą skalę wymaga rozwiązania, które równoważy ogromną pojemność z rygorystycznym bezpieczeństwem. TheZbiornik z zewnętrznym dachem pływającym (EFR).jest standardem branżowym dla tych wymagań. W przeciwieństwie do zbiorników z dachem stałym lub wewnętrznym z dachem pływającym, zbiornik EFR działa w środowisku z otwartym dachem, gdzie pokład dachowy jest wystawiony bezpośrednio na działanie czynników atmosferycznych, gdy spoczywa na powierzchni cieczy.

W tym przewodniku inżynierskim omówiono mechanikę konstrukcyjną, typologię materiałów i wymagania operacyjne zbiorników EFR w roku 2026.

Zbiornik EFR opiera się na prostej, ale bardzo skutecznej zasadzie:wyporność hydrostatyczna. Dach zaprojektowano tak, aby unosił się bezpośrednio na płynnym produkcie. Utrzymując stały kontakt z cieczą, dach eliminuje przestrzeń parową (ubytek), w której gromadzą się gazy palne.

• Wyporność i wyporność:Pokład dachowy został zaprojektowany z uwzględnieniem określonego współczynnika wyporu. Musi być wystarczająco lekki, aby unosić się na wodzie, ale jednocześnie wystarczająco wytrzymały, aby utrzymać swój własny ciężar, ciężar uszczelek obręczy i wszelkie tymczasowe obciążenia zewnętrzne (takie jak nagromadzony deszcz) bez zanurzania.
• Systemy uszczelnień obręczy:Ponieważ płaszcz zbiornika nie jest idealnie okrągły, dach wymaga elastycznego „połączenia”, aby wypełnić szczelinę pomiędzy krawędzią pokładu a stalową ścianą. Osiąga się to poprzezPierwotne i wtórne uszczelnienia obręczy, które są obowiązkowe na mocy międzynarodowych norm emisji w celu zapobiegania przedostawaniu się LZO do atmosfery.
• Grunt:Aby zapobiec wyładowaniom statycznym (i późniejszemu zapłonowi), w układach EFR zastosowano elastyczne boczniki ze stali nierdzewnej w celu utrzymania ciągłości elektrycznej pomiędzy dachem pływającym a płaszczem zbiornika, zapewniając skuteczne uziemienie całego systemu.

Projekty EFR są klasyfikowane według konfiguracji pokładu konstrukcyjnego. Wybór zależy od zmienności przechowywanego produktu i klimatu regionalnego.

Najpopularniejszy projekt EFR, wykorzystujący pierścień zamkniętych, pływających pontonów na obwodzie pokładu.

• Zalety:Ekonomiczny i zapewnia niezawodną pływalność.
• Uwaga inżynierska:Środek pokładu jest zazwyczaj cieńszy, co sprawia, że ​​układ pontonowy jest głównym źródłem integralności konstrukcyjnej dachu.

Zbudowany z ciągłego pokładu górnego i dolnego oddzielonych grodziami konstrukcyjnymi, skutecznie tworzącymi „kanapkę” zamkniętych przedziałów.

• Zalety:Zapewnia doskonałą izolację, która utrzymuje niższą temperaturę lotnych cieczy i zmniejsza szybkość parowania.
• Bezpieczeństwo:Ze względu na podzieloną na przedziały konstrukcję, nawet w przypadku przebicia jednej sekcji, dach zachowuje znaczną rezerwę pływalności.

Podstawowym wyróżnikiem EFR jest to, że tak jestotwarte. Naraża to pokład na opady atmosferyczne (deszcz i śnieg), co wprowadza unikalne ograniczenie inżynieryjne:Odwodnienie dachu.

Jeśli woda deszczowa gromadzi się na pokładzie, powoduje ona zwiększenie masywnego, nierównego ciężaru, który może przechylić lub zatopić dach. Aby sobie z tym poradzić, inżynierowie instalują:

1. Odpływy przegubowe lub elastyczne:Ciągły system rurociągów biegnący od środka dachu, przez zmagazynowaną ciecz, do punktu zrzutu na dnie zbiornika.
2. Syfony awaryjne:Zawory bezpieczeństwa umożliwiające bezpieczne odprowadzenie uwięzionej wody w przypadku zatkania lub awarii głównego systemu odwadniającego.

Przy zakupie infrastruktury do przechowywania zespoły inżynieryjne muszą porównać konkretne zalety zewnętrznego dachu pływającego z wewnętrznym dachem pływającym (IFR).

Projektowanie i konserwacja EFR podlegają ściśle przepisomAPI 650 (załączniki C i H). Zgodność nie jest opcjonalna; jest to punkt odniesienia dla bezpieczeństwa operacyjnego.

• Integralność szczeliny uszczelniającej:API 650 wymaga regularnych pomiarów „szczeliny” pomiędzy uszczelką a płaszczem zbiornika. Nadmierne luki prowadzą do nieprzestrzegania pozwoleń środowiskowych dotyczących jakości powietrza.
• Obliczenia pływalności:Projekt musi uwzględniać „najgorsze scenariusze”, zapewniając stabilność dachu nawet w przypadku zalania wielu przedziałów pontonu.
• Raportowanie ESG:Ponieważ EFR są źródłami emisji niezorganizowanych, w nowoczesnych zakładach przemysłowych coraz częściej wymagane jest zgłaszanie wielkości wycieków LZO, co sprawia, że ​​wybór wysokowydajnych uszczelek (takich jak mechaniczne uszczelki szczękowe ze wspomaganiem wycieraczek) ma kluczowe znaczenie dla długoterminowej zgodności.

P: Dlaczego obiekt miałby wybrać EFR zamiast IFR z kopułą?

A:EFR są często wybierane do zbiorników o dużej średnicy (często przekraczającej 60 metrów), gdzie koszt aluminiowej kopuły geodezyjnej o jasnej rozpiętości byłby zaporowy. W suchym klimacie z minimalnymi opadami deszczu, EFR stanowią opłacalne rozwiązanie do przechowywania dużej objętości.

P: Czy mogę zmodernizować istniejący EFR do IFR?

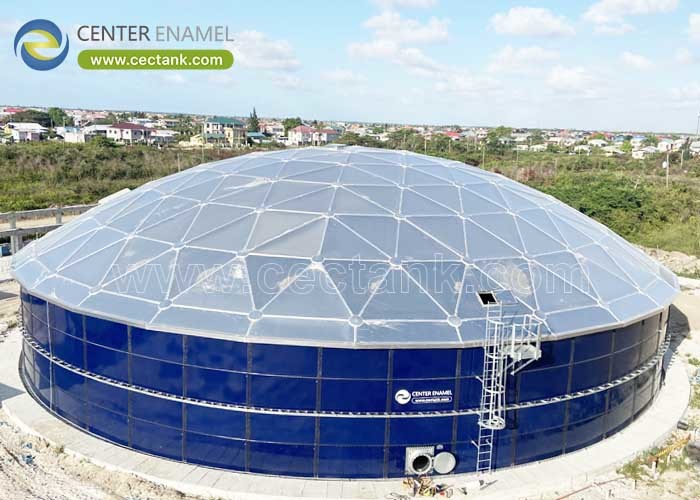

A:Tak i jest to powszechna modernizacja starzejącej się infrastruktury. Doposażając EFR w aluminiową kopułę geodezyjną, obiekty mogą przekształcić go w IFR. Eliminuje to potrzebę stosowania skomplikowanych wpustów dachowych i zapewnia natychmiastową redukcję emisji LZO o ~90%.

P: Jakie jest największe ryzyko związane z konserwacją EFR?

A:Awaria systemu spustowego. Jeśli elastyczna rura ulegnie uszkodzeniu lub wlot odpływu zostanie zatkany gruzem, na dachu będzie gromadzić się woda, co może zagrozić integralności konstrukcyjnej dachu.
