Jak stworzyć pływający dach: kompletny przewodnik inżynieryjny i budowlany

Kompleksowy plan projektowania, montażu i testowania API-kompatybilnych pływających dachów dla zbiorników magazynowych

Stworzenie pływającego dachu jest jednym z najważniejszych osiągnięć inżynieryjnych w przemysłowym magazynowaniu płynów. Designed to physically float on the surface of stored liquids—rising and falling with the tank's volume—a floating roof eliminates the vapor space (ullage) where volatile organic compounds (VOCs) accumulate.

Niezależnie od tego, czy zajmujesz się inżynieriąZewnętrzny płynący dach (EFR)w przypadku dużych zbiorników ropy naftowej lubWewnętrzny pływający dach (IFR)zestawione zKopuła geodezyjna z aluminiumw celu ochrony rafinowanych produktów petrochemicznych, proces projektowania i budowy musi ściśle przestrzegać międzynarodowych kodeksów, takich jak:API 650Zbiornik z pływającym dachem jest od początku standardem przemysłowym w zakresie magazynowania lotnej ropy naftowej.w ciągłym rozwoju w celu spełnienia rygorystycznych przepisów dotyczących emisji zanieczyszczeń (Gallagher & Desjardins, 2000).

Niniejszy poradnik opisuje cały proces tworzenia pływającego dachu, zoptymalizowany dla inżynierów, operatorów obiektów i zespołów zakupowych.

Aby zaspokoić szybkie zapytania wyszukiwarkowe i AI Overviews, oto bezpośredni, pięciostopniowy proces tworzenia przemysłowego pływającego dachu:

1. Inżynieria i obliczenia API 650:Przeprowadzenie analizy pływalności i naprężenia w celu zapewnienia, że pokład może wytrzymać swoją martwą wagę oraz obciążenia środowiskowe (deszcz, śnieg) w scenariuszu przebicia pontonem.
2. Materiał do produkcji:Wytwarzanie centralnych płyt pokładowych i zewnętrznych pontonów ze stali węglowej, stali nierdzewnej lub stopów aluminium na podstawie zgodności chemicznej.
3. Zgromadzenie na pokładzie:Złóż lub przymocuj pierścienie pontonów i wewnętrzne płyty pokładowe bezpośrednio na podłodze muszli zbiornika, instalując nogi wspierające dla faz spoczynkowych.
4. Zintegrowanie uszczelnienia obręczy i kanalizacji:Zainstalować mechaniczne uszczelki butów lub elastomowe wycieraczki wzdłuż obwodu, aby zamknąć lukę między ruchomym dachem a stacjonarnym ścianą zbiornika.
5. Badania i uruchomienie:Przeprowadzenie badań podciśnieniowych na wszystkich szwach spawania, po których następuje badanie hydrostatyczne w wodzie o pełnej pojemności w celu sprawdzenia równowagi flotacji i integralności uszczelnienia.

Przed rozpoczęciem budowy dach musi być zaprojektowany cyfrowo.Aby zapewnić, że dach nie zatonie w przypadku silnych opadów lub awarii konstrukcyjnej, inżynierowie obliczają minimalną siłę pływającą (FB) wymaganą do zrównoważenia martwej masy pokładu (W{deck}) i przejściowych obciążeń

Procedury projektowania zgodnie z normą API 650 określają grubość konstrukcji i obliczenia obciążenia, though modern engineers increasingly utilize nonlinear dynamic analysis and 3D Finite Element Analysis (FEA) to ensure structural integrity under seismic and large-deformation scenarios (Fallah Daryavarsari & Nascimbene, 2024).

Fizyczne stworzenie dachu zależy w dużym stopniu od wybranej typologii i konkretnego zastosowania przemysłowego:

• Stropy pontonowe:Wyposażone w pływający pierścień zewnętrzny z podzielonym pontonem otaczający centralny pokład o jednej grubości, idealny dla łagodnego klimatu i standardowej ropy naftowej.
• Podwójny dach:Wykorzystuje pokład górny i dolny oddzielony przegrodami, co zapewnia maksymalną izolację i sztywność konstrukcyjną dla zbiorników o dużej pojemności (powyżej 60 metrów średnicy) w ekstremalnych warunkach pogodowych.

W celu maksymalnego zmniejszenia ilości lotnych związków organicznych, IFR jest instalowany pod stałym dachem.Systemy modułowe te mogą być instalowane bez pracy na gorąco (słucie) i są często łączone zZbiorniki ze szkła stopionego do stali (enamel)lubZbiorniki ze stali nierdzewnejMigracja par w tych systemach wewnętrznych jest silnie zależna od wysokości pokładu i wentylacji, co wymaga precyzyjnego rozmiaru otworów wentylacyjnych zbiornika (Zhang et al., 2020).

Ponieważ pływające dachy są masywnymi konstrukcjami, są one całkowicie zmontowane wewnątrz zbiornika, a podłoga zbiornika służy jako stanowisko pracy.Nogi wspierające są najpierw instalowane w celu ustalenia tymczasowej wysokości wolności (zwykle od 1 do 2 metrów), aby pracownicy mogli poruszać się pod pokładem.

W przypadku stalowych dachów najpierw budowane są zewnętrzne pontony obwodowe.jeśli jeden z przedziałów ulegnie awarii lub złamać, sąsiednie przedziały utrzymają dach na wodzie.

Płyty stalowe centralnego pokładu są rozłożone, lekko nakładające się i połączone przy użyciu ciągłych spań filerowych.Płyty są śrubkowane i uszczelnione elastomerami odpornymi na działanie chemiczne.

• Wydalania dachowe:Zestawy przewodowe złączone lub elastyczne węzły do ciężkich zadań, które przechodzą przez płynny produkt,umożliwiając wypływ wody deszczowej zbiorczej na pokładzie EFR przez dno zbiornika bez zanieczyszczania przechowywanej substancji chemicznej.
• Urządzenia przeciwobrotowe:W celu zapobiegania obrotowi pływającego pokładu podczas jego wznoszenia się i upadku umieszczono pionowe słupki przewodnicze.
• Zgruntowanie:Do obwodu dachu przymocowane są przewodniki o wysokiej przewodności, które rozpraszają elektryczność statyczną w zbiorniku, eliminując ryzyko iskry i pożaru pary.

Pomiędzy pływającym dachem a ścianą zbiornika musi istnieć fizyczna luka, aby zapobiec wiązaniu tarcia.System podwójnej uszczelnienia:

1. Pierwsza pieczęć:Buty mechaniczne (płyty metalowe przyciskane do ściany zbiornika przez sprężyny) lub rurka wypełniona płynem.
2. Część drugorzędnaGumowa ostrza wycieraczki, która zmywa pozostałe płynne folie ze ściany, gdy dach schodzi.

Płynący dach nie może być certyfikowany, dopóki nie udowodni, że może faktycznie pływać.Badanie hydrostatyczneZbiornik powoli napełnia się milionami galonów wody.

Inspektorzy monitorują dach, gdy podnosi się z podtrzymywania.

• Równowaga:Upewnij się, że dach nie jest nachylony lub nachylony na bok.
• Kontakt z pieczęcią:Sprawdzanie pierwotnej i wtórnej uszczelnienia utrzymywania stałego kontaktu z powłoką przez całą pionową trasę podróży.
• Wyciek:Zapewnienie, że woda nie przeniknie do przedziałów pontonów lub centralnego pokładu.

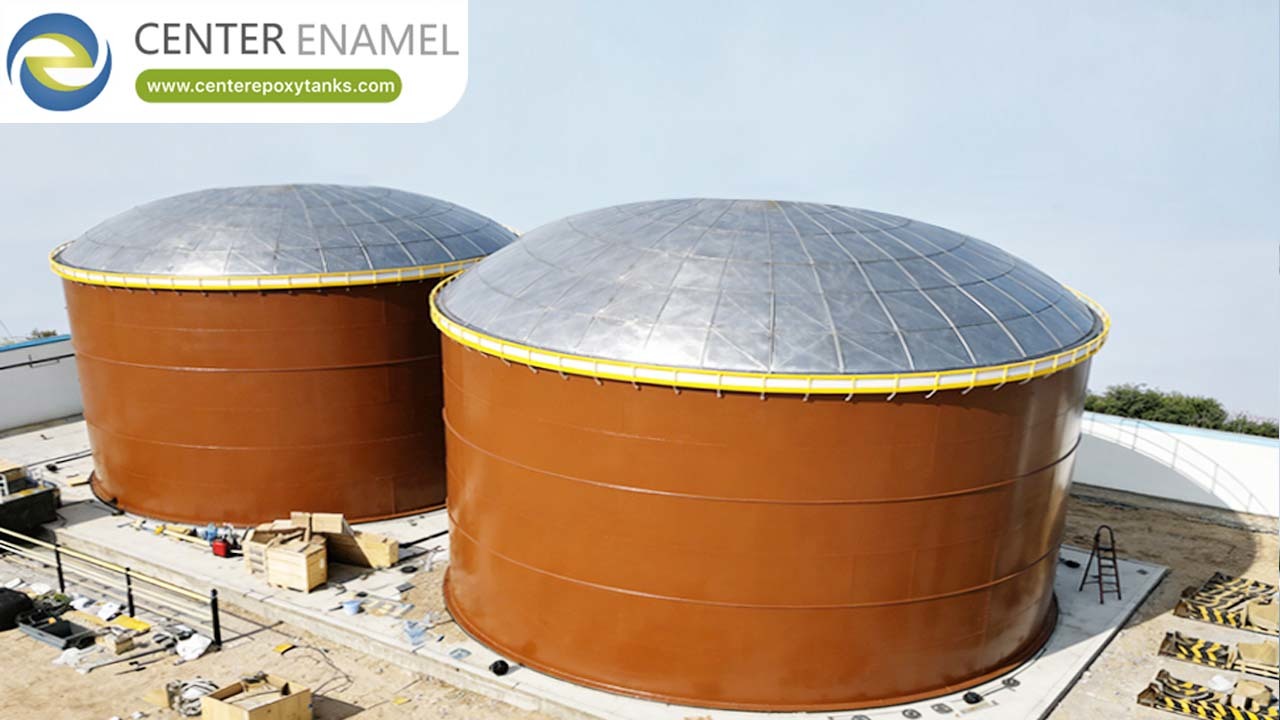

Stworzenie nowego pływającego dachu nie ogranicza się do budowy nowego zbiornika.Kopuła geodezyjna z aluminium.

Dodanie samonośnej kopuły geodezyjnej skutecznie przekształca zbiornik EFR w zbiornik IFR.To natychmiast eliminuje akumulację wody deszczowej na pływającym pokładzie (przechodząc obok potrzeby złożonych kanalizacji dachowych), chroni uszczelki obręczy przed degradacją promieniowaniem UV i znacznie obniża koszty konserwacji w trakcie całego cyklu życia.

Jako światowy lider w dziedzinie zbierania płynów i rozwiązań przemysłowych,Shijiazhuang Zhengzhong Technology Co., Ltd. (centralna emalia)Specjalizuje się w projektowaniu, inżynierii i produkcji zaawansowanychZbiorniki, zbiorniki ze szkła stopionego do stali (enamel), zbiorniki ze stali nierdzewnej, i w pełni zgodneWewnętrzne pływające dachy.

Z ponad 30-letnim doświadczeniem w produkcji i ogromnym portfolio udanych wdrożeń w ponad 100 krajach,Center Enamel dostarcza niestandardowo zaprojektowane kopuły geodezyjne z aluminium i rozwiązania API 650 dla pływających dachów gwarantujące absolutne bezpieczeństwo środowiskowe, redukcji emisji i długowieczności aktywów.
