Typy pływających zbiorników dachowych: Technical Classification Guide

Zrozumienie konfiguracji zbiornika, konstrukcji pokładu i zgodności z API 650

W świecie magazynowania płynów masowych, "płynący zbiornik dachowy" nie jest pojedynczym produktem, ale kategorią rozwiązań inżynierskich zaprojektowanych w celu ograniczenia emisji par i zapobiegania zagrożeniom pożarowym.Wybór odpowiedniego typu zależy od konkretnej zmienności płynu., lokalny klimat, ślad zakładowy i wydatki kapitałowe (CapEx) budżet.

PodAPI 650Standardy, pływające zbiorniki dachowe są głównie klasyfikowane przez ich środowisko zewnętrzne (zewnętrzne vs. wewnętrzne) i ich wewnętrzne konstrukcje pokładowe.Ten przewodnik wyjaśnia te różnice, aby pomóc w podjęciu świadomej decyzji infrastrukturalnej..

Primary Tank Classifications

Dla szybkiego odniesienia, pływające zbiorniki dachowe są podzielone na dwie główne kategorie w oparciu o ich ekspozycję na atmosferę:

●Zewnętrzne pływające zbiorniki dachowe (EFRT):Otwarte zbiorniki, gdzie pływający pokład jest narażony na działanie żywiołów.

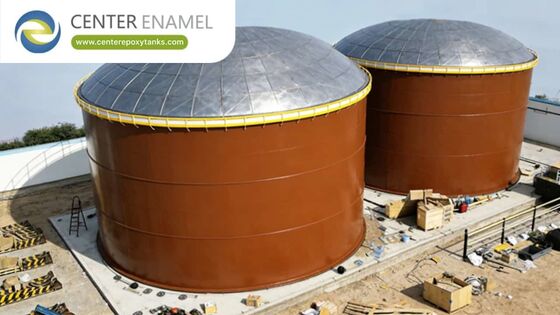

●Wewnętrzne pływające zbiorniki dachowe (IFRT):Hybrydowe zbiorniki, w których pływający pokład działa wewnątrz zbiornika z stałym dachem lub pod kopułą geodezyjną z aluminium.

1. Zewnętrzne pływające zbiorniki dachowe

Zewnętrzny pływający zbiornik dachowy to cylindryczny statek stalowy bez stałego szczytu. Pływający pokład dachowy pływa bezpośrednio na powierzchni przechowywanego płynu.

Główne cechy:

●Atmosferalne narażenie:Ponieważ pokład jest odsłonięty, te zbiorniki muszą być wyposażone w złożoneArtykułowe systemy usuwaniaAby pompować wodę deszczową zbierającą się na pokładzie.

●Podstawowe zastosowanie:Idealne do przechowywania dużych średnic (często przekraczających 50+ metrów) dla ropy naftowej lub produktów ropopochodnych o niższej zmienności.

●Koncentracja projektu:Wymaga ciężkiej konstrukcji, by wytrzymać wiatr, śnieg i deszcz.

2. Wewnętrzne pływające zbiorniki dachowe

Wewnętrzny pływający zbiornik dachowy jest prawdopodobnie najbardziej wszechstronną i wydajną konfiguracją w nowoczesnym projekcie terminalu.Łączy w sobie korzyści związane z tłumieniem pary płynącego dachu z ochroną przed pogodą stałego dachu..

Główne cechy:

●Ochrona środowiska:Ponieważ zbiornik ma stały dach lub geodezyjną kopułę aluminiową, pływający pokład jest osłonięty przed promieniami UV, deszczem i odpadami.

●Wydajność utrzymania:Ponieważ deszcz nie może zbierać się na pokładzie wewnętrznym, nie ma potrzeby złożonych systemów drenażu wewnętrznego, które są najczęstszym punktem awarii mechanicznej w zewnętrznych zbiornikach.

●Elastyczność materiału:IFRT często wykorzystują lekkie, modułowe pokłady aluminiowe, ułatwiając ich instalację jako retrofitów w istniejących zbiornikach z stałym dachem.

3. Classification by Deck Typology

W tych głównych kategoriach,strukturęProjekt pokładu jest określany przez wymaganą pływalność i sztywność strukturalną.

Pokłady typu pan.

●Opis:Jednorazowa grubość stalowej skóry z pionowym obrębem.

●Przypadek użycia:W dużej mierze uważany za przestarzały dla nowoczesnego magazynowania lotnych z powodu słabości strukturalnej i braku rezerwy pływania.

Pontoon-Type Decks

●Opis:Centralny pokład otoczony szeregiem szczelnych, podzielonego pontoonu.

●Przypadek użycia:Pontoony zapewniają doskonałą rezerwę pływania; jeśli jeden z przedziałów zostanie zniszczony, pozostałe utrzymują dach na wodzie.

Typ podwójny

●Opis:Cały dach składa się z dwóch warstw stalowych płyt oddzielonych przez ściany, tworząc całkowicie zamknięty "sandwicz".

●Przypadek użycia:Używane do dużych zbiorników, gdzie wymagana jest wyższa sztywność strukturalna i izolacja, aby wytrzymać trudne warunki pogodowe lub ciężkie obciążenia śnieżne.

Comparison Matrix for Project Decision-Making (Matryca porównawcza dla podejmowania decyzji w projekcie)

Jak wybrać odpowiedni rodzaj

Kiedy decydujesz, który typ zbiornika pasuje do twojego projektu, rozważ te trzy czynniki:

1.Wolacyjność produktu:Produkty bardzo lotne (np. benzyna, paliwo lotnicze) powinny być prawie zawsze przechowywane wIFRTAby zmaksymalizować emisję.

2.Ograniczenia klimatyczne:Jeśli Twoje obiekt znajduje się w regionie o wysokim opadaniu deszczu lub śniegu,IFRT(szczególnie ten z kopułą aluminiową) jest znacznie bardziej opłacalny w ciągu całego cyklu życia składnika, ponieważ unika się utrzymania kanałów dachowych.

3.Wymagania dotyczące zdolności:Dla masowego, regionalnego magazynowania ropy naftowej,EFRTPozostają standardem ze względu na ich zdolność do obsługi wielkości średnicy i strukturalnych wymagań magazynowania dużej ilości ropy.
