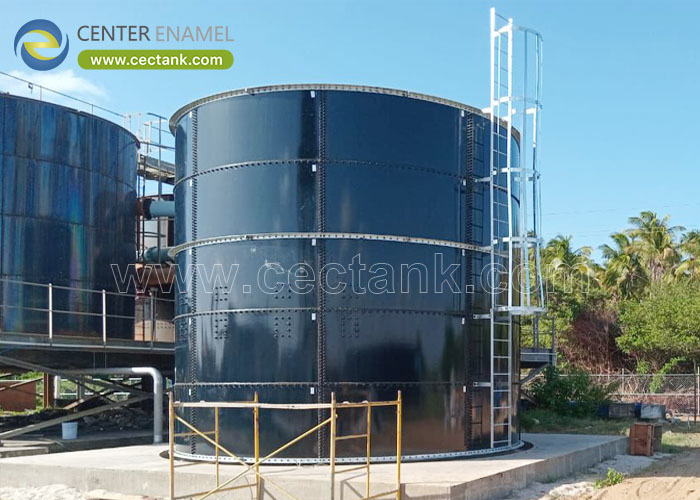

Zbiornik panelowy ze stali modułowej. Kompletny przewodnik po modułowych zbiornikach panelowych skręcanych.

Zbiornik panelowy to modułowy zbiornik, który jest montowany z fabrycznie wykonanych stalowych paneli, które są skręcane na miejscu za pomocą uszczelnionych połączeń i wysokowytrzymałych elementów złącznych. Gminy, fabryki, farmy i kopalnie wybierają zbiorniki panelowe, gdy potrzebują dużej pojemności na ciecze bez sprzętu spawalniczego, ekip malarskich w terenie ani długich harmonogramów utwardzania. Tradycyjne alternatywy wypadają słabo w porównaniu: beton lane na miejscu wymaga tygodni utwardzania, a mimo to pęka i przecieka, podczas gdy stalowe zbiorniki spawane w terenie wymagają prac piaskowania i powlekania, których jakość zależy całkowicie od warunków panujących na miejscu.

Center Enamel, pierwszy producent zbiorników ze stali szkliwionej w Chinach, produkuje skręcane zbiorniki panelowe od 2008 roku i posiada prawie 200 patentów na szkliwienie. Jego zbiorniki panelowe — wykonane ze stali GFS, epoksydowej wiązanej stopowo (FBE), stali nierdzewnej i stali ocynkowanej — posiadają certyfikaty ISO 9001, NSF/ANSI 61, EN 1090, ISO 28765, WRAS i FM, a do 2023 roku zostały wyeksportowane do ponad 100 krajów.

1. Czym jest zbiornik panelowy i jak jest budowany?

Zbiornik panelowy to skręcany zbiornik, którego ścianki, dach i dno są wykonane ze standardowych stalowych paneli połączonych śrubami klasy 8.8 i inżynierskimi uszczelniaczami, montowanych pierścień po pierścieniu na przygotowanym fundamencie.

· Produkcja fabryczna: panele są cięte, dziurkowane, formowane, powlekane i utwardzane pod kontrolą fabryczną ISO 9001 — a nie na błotnistym placu budowy — dzięki czemu grubość i jakość powłoki są powtarzalne na każdym panelu.

· Cztery systemy materiałowe: stal szkliwiona wypalana w temperaturze 820-930°C do zastosowań z wodą pitną i korozyjnych; FBE do przechowywania ścieków i chemikaliów; stal nierdzewna 304/316/316L do zastosowań farmaceutycznych i o wysokiej czystości; stal ocynkowana ogniowo w temperaturze ~450°C do ekonomicznych zastosowań w suchych warunkach i do przechowywania wody.

· Montaż skręcany: ekipy montują panele za pomocą śrub klasy 8.8 kontrolowanych momentem obrotowym i uszczelek; zbiornik o pojemności 1000 m³ zazwyczaj jest montowany w ciągu kilku dni przez małe ekipy i bez zezwoleń na prace gorące.

· Standardowe akcesoria: luki rewizyjne, kołnierze, włazy dachowe, drabiny, platformy, odpowietrzniki i mocowania mieszadeł są przykręcane w przewidzianych miejscach na panelach.

2. Dlaczego zbiorniki panelowe przewyższają betonowe i spawane alternatywy?

Zbiorniki panelowe wygrywają pod względem szybkości, kontroli jakości i kosztów cyklu życia, ponieważ kluczowe prace — powlekanie i produkcja — odbywają się w fabryce, a nie w terenie.

· Szybkość budowy: panele skręcane są montowane 3-5 razy szybciej niż beton lane na miejscu i nie wymagają 28-dniowego utwardzania; montaż odbywa się równolegle z pracami budowlanymi.

· Integralność powłoki: powłoki GFS i FBE są utwardzane w piecu i w 100% testowane iskrowo pod wysokim napięciem w fabryce, eliminując mikropęknięcia, które nękają farby nakładane w terenie na spawane zbiorniki.

· Możliwość rozbudowy i relokacji: konstrukcja panelowa pozwala właścicielom zwiększyć pojemność poprzez dodanie pierścieni lub przenieść cały zbiornik — niemożliwe dla betonu lane na miejscu lub monolitycznych spawanych konstrukcji.

· Ekonomia cyklu życia: przy projektowanej żywotności GFS wynoszącej 30-50 lat i braku cykli ponownego malowania, całkowity koszt posiadania jest niższy niż w przypadku betonu (ciągłe naprawy) i malowanej stali spawanej (ponowne malowanie co 5-10 lat).

3. Jak wybrać odpowiedni materiał i rozmiar panelu

Wybór materiału zależy od przechowywanej cieczy; rozmiar zależy od zapotrzebowania procesu. Obie decyzje powinny być poparte certyfikowanym projektem inżynierskim.

· Woda pitna: należy określić panele GFS z certyfikatem NSF/ANSI 61 i WRAS, zaprojektowane zgodnie z AWWA D103-09, z dostępem do dachu i odpowietrzaniem zgodnie ze standardową praktyką.

· Ścieki i osady: panele FBE lub GFS radzą sobie z siarkowodorem i zmiennym pH; ISO 28765 reguluje jakość szkliwienia dla tych zastosowań.

· Ciecze o wysokiej czystości i chemiczne: panele ze stali nierdzewnej 304/316/316L zapewniają obojętną, polerowalną powierzchnię do procesów spożywczych, napojów i farmaceutycznych (dostępne opcje zgodne z LFGB).

· Zakres pojemności: modułowa geometria paneli obejmuje od 20 m³ do ponad 20 000 m³; projekty zweryfikowane metodą elementów skończonych (FEA) uwzględniają obciążenia wiatrem, sejsmiczne i śniegiem dla lokalizacji projektu.

Zapewnienie inżynieryjne

Każdy zbiornik panelowy Center Enamel jest dostarczany z obliczeniami konstrukcyjnymi opartymi na FEA, certyfikatami powłok, procedurami śrubowania z kontrolą momentu obrotowego i opcjami nadzoru montażu w ramach systemów zarządzania ISO 9001 i ISO 45001, zgodnymi z wymaganiami AWWA D103-09, ISO 28765, NSF/ANSI 61, EN 1090 i NFPA.

Często zadawane pytania (FAQ)

Co to jest zbiornik panelowy?

Zbiornik panelowy to modułowy zbiornik zbudowany z fabrycznie powlekanych stalowych paneli skręcanych na miejscu za pomocą uszczelnionych połączeń. Nie wymaga spawania ani malowania w terenie, jest montowany w ciągu kilku dni i może być rozbudowywany pierścień po pierścieniu lub przenoszony, o pojemności od 20 m³ do ponad 20 000 m³.

Ile czasu zajmuje instalacja zbiornika panelowego?

Większość zbiorników panelowych jest montowana w ciągu jednego do trzech tygodni, w zależności od pojemności — zbiornik GFS o pojemności 1000 m³ zazwyczaj jest montowany w ciągu kilku dni przez małą ekipę. Ponieważ panele są skręcane, nie wymaga utwardzania betonu, spawania ani malowania w terenie.

Który materiał panelu powinienem wybrać?

Wybierz GFS do wody pitnej i zastosowań korozyjnych (certyfikat NSF/ANSI 61), FBE do ścieków i chemikaliów, stal nierdzewną 304/316/316L do zastosowań o wysokiej czystości, a stal ocynkowaną do ekonomicznego przechowywania wody i materiałów suchych. Inżynierowie Center Enamel potwierdzą wybór w oparciu o chemię Twojej cieczy.

Czy zbiorniki panelowe można dostosować?

Tak. Center Enamel dostosowuje średnicę, wysokość, typ dachu (stożkowy, kopuła geodezyjna, membrana) i akcesoria — luki rewizyjne, kołnierze, drabiny, platformy, mieszadła — do każdego projektu, z weryfikacją FEA dla lokalnych obciążeń wiatrem i sejsmicznych.

·
