AWWA D103 Stal Szkliwiona z Powłoką Stalową: Wyjaśnienie Zgodności ze Standardem

Często specyfikuje się stalowe zbiorniki skręcane, odwołując się do standardu, którego niewielu zaangażowanych stron faktycznie przeczytało. Linia specyfikacji brzmiąca „zbiornik stalowy skręcany zgodnie z AWWA D103” mówi producentowi bardzo niewiele o tym, która edycja ma zastosowanie, jaki system powłok jest zamierzony, ani które klauzule inżynier uważa za obowiązkowe – i to właśnie w tych lukach pojawiają się spory. W projektach wodociągów komunalnych, systemach ochrony przeciwpożarowej i magazynowaniu przemysłowym powtarzające się problemy są takie same: zbiornik dostarczony zgodnie z nieaktualną edycją, powłoka spełniająca ogólny standard malarski, ale nie wymagania dotyczące powłok D103, oraz procedury produkcji lub montażu, które nigdy nie zostały udokumentowane. Zgodność to nie etykieta; to zestaw możliwych do wykazania wymagań obejmujących projektowanie, materiały, produkcję, montaż i inspekcję.

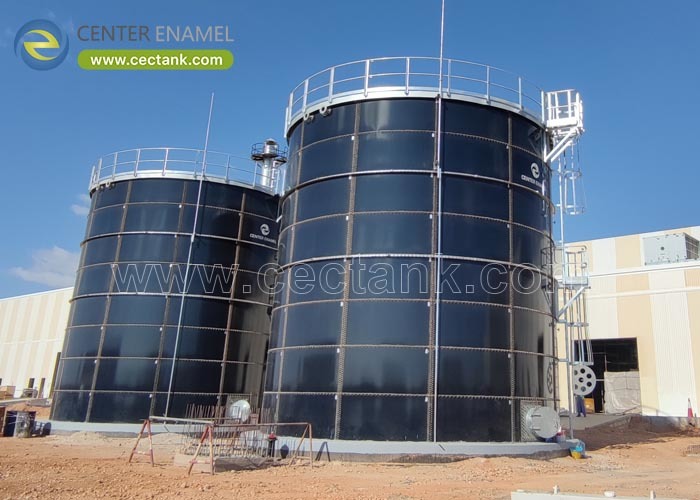

AWWA D103 to standard American Water Works Association dla fabrycznie powlekanych, skręcanych stalowych zbiorników węglowych do magazynowania wody i wyraźnie obejmuje stal szkliwioną jako jeden z uznanych systemów powłok. W przypadku zbiorników GFS zgodność oznacza spełnienie zasad projektowania konstrukcyjnego standardu, jego wymagań dotyczących powłok i materiałów oraz postanowień dotyczących produkcji, montażu i inspekcji. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) projektuje i produkuje skręcane zbiorniki GFS zgodnie z AWWA D103-09, z geometrią płaszcza zweryfikowaną analizą metodą elementów skończonych i dostarczane do ponad 100 krajów.

1. Co obejmuje AWWA D103?

AWWA D103 reguluje fabrycznie powlekane, skręcane stalowe zbiorniki węglowe do magazynowania wody. Określa wymagania dotyczące projektowania konstrukcyjnego, materiałów konstrukcyjnych, fabrycznie nakładanego systemu powłok, produkcji i praktyk warsztatowych, montażu i praktyk terenowych oraz inspekcji i testowania, które wykazują zgodność przed oddaniem zbiornika do użytku.

• Zakres: Fabrycznie powlekane, skręcane stalowe zbiorniki węglowe do magazynowania wody, w tym system powłok stalowych szkliwionych jako jedna z uznanych opcji.
• Projekt Konstrukcyjny: Wymagania dotyczące grubości blachy płaszcza, projektowania połączeń skręcanych, obciążeń wiatrem i sejsmicznych oraz podstawy, na której wymiarowany jest płaszcz.
• Materiały: Specyfikacja podłoża stalowego, elementów złącznych i materiałów uszczelniających, tak aby objęty był każdy element zespołu, a nie tylko płyta.
• System Powłok: Wymagania dotyczące fabrycznie nakładanej powłoki, w tym przygotowania powierzchni, aplikacji i testowania weryfikującego ciągłość powłoki.
• Montaż i Inspekcja: Postanowienia dotyczące montażu, interfejsu fundamentu, obsługi paneli powlekanych w terenie oraz inspekcji i testowania przeprowadzonych przed przekazaniem.

2. Jak zbiorniki GFS spełniają wymagania dotyczące powłok?

Postanowienia dotyczące powłok stanowią, gdzie stal szkliwiona ma przewagę konstrukcyjną, ponieważ stapianie tworzy powłokę, której ciągłość można zweryfikować elektrycznie na każdym panelu. Tam, gdzie system nakładany opiera się na pomiarze grubości i inspekcji wizualnej, stapiana powłoka szklana jest testowana pod kątem wad przy wysokim napięciu, dzięki czemu wszelkie nieciągłości są wykrywane w fabryce, a nie podczas użytkowania.

• Aplikacja Fabryczna: Powłoka jest nakładana i wypalana w kontrolowanych warunkach fabrycznych, co jest dokładnie środowiskiem, które standard zakłada dla zbiornika fabrycznie powlekanego.
• Testowanie Ciągłości: Każdy panel jest testowany przy wysokim napięciu, zazwyczaj 1500 V, dzięki czemu nieciągłości powłoki są identyfikowane i naprawiane przed wysyłką, a nie po montażu.
• Zmierzona Przyczepność: Siła wiązania stapiania jest kwantyfikowana na poziomie 3450 N/cm², co daje weryfikowalną wartość, a nie jakościowe twierdzenie o przyczepności powłoki.
• Zdefiniowana Twardość: Wypalana powierzchnia osiąga 6,0 w skali Mohsa, co zapewnia odporność na uszkodzenia podczas obsługi, ścieranie i czyszczenie przez cały okres użytkowania.
• Opcje Wielowarstwowe: 2C2F jest standardem, a 3C3F dostępne dla agresywnych zastosowań, pozwalając na dopasowanie specyfikowanego systemu powłok do przechowywanego płynu.

3. Jak należy weryfikować i dokumentować zgodność?

Zgodność powinna być udokumentowana, a nie deklarowana. Nabywca ma prawo do podstaw projektowych i obliczeń, certyfikatów materiałowych dla stali i elementów złącznych, zapisów z testów powłok oraz dokumentacji montażowej i inspekcyjnej – a specyfikacja powinna określać, która edycja standardu ma zastosowanie i jakie dokumenty muszą zostać przedłożone do przeglądu.

• Określ Edycję: Podaj edycję, taką jak AWWA D103-09, w specyfikacji, aby dostawca i nabywca projektowali zgodnie z tym samym dokumentem.
• Obliczenia Projektowe: Poproś o obliczenia projektowe płaszcza pokazujące podstawę projektową, przypadki obciążenia oraz wynikową grubość blachy i specyfikację śrub.
• Certyfikaty Materiałowe: Uzyskaj certyfikaty młynarskie dla stali i certyfikaty dla elementów złącznych i materiałów uszczelniających, obejmujące cały zespół.
• Zapisy z Testów Powłok: Uzyskaj zapisy z testów wad, wartości przyczepności i twardości oraz pomiary grubości powłoki powiązane z partią produkcyjną.
• Raporty z Montażu i Inspekcji: Wymagaj udokumentowanych procedur montażowych i protokołów inspekcji, w tym kontroli integralności szwów, przed przyjęciem zbiornika.

Center Enamel projektuje i produkuje zgodnie z AWWA D103-09 z pełną dokumentacją. Panele są szkliwione w temperaturze 820-930 °C z pokryciem 2C2F jako standardem, każdy panel jest weryfikowany przez 100% test iskrowy wad przy wysokim napięciu 1500 V, przyczepność mierzona na 3450 N/cm², a twardość na 6,0 Mohs. Geometria płaszcza jest walidowana analizą metodą elementów skończonych, skręcana elementami złącznymi klasy 8.8, produkowana zgodnie z ISO 9001 z ISO 28765, CE/EN 1090 i NSF/ANSI 61, i dostarczana do ponad 100 krajów w standardowym terminie 30 dni z trzyletnią gwarancją.

Odwołanie do standardu w specyfikacji jest twierdzeniem. Obliczenia, certyfikaty i zapisy z testów są dowodami – nalegaj na dowody.

Często Zadawane Pytania (FAQ)

Co to jest AWWA D103?

Jest to standard American Water Works Association dla fabrycznie powlekanych, skręcanych stalowych zbiorników węglowych do magazynowania wody. Obejmuje projektowanie konstrukcyjne, materiały, fabrycznie nakładany system powłok, produkcję, montaż oraz inspekcję i testowanie wymagane do wykazania zgodności.

Czy AWWA D103 obejmuje zbiorniki ze stali szkliwionej?

Tak. Stal szkliwiona jest jednym z uznanych fabrycznie nakładanych systemów powłok w ramach standardu, a zbiorniki GFS są projektowane i dokumentowane zgodnie z AWWA D103-09 w taki sam sposób, jak inne fabrycznie powlekane stalowe zbiorniki skręcane.

Czego wymaga AWWA D103 w zakresie powłok?

Wymaga fabrycznie nakładanego systemu powłok z określoną przygotowaniem powierzchni, aplikacją i testowaniem weryfikacyjnym. W przypadku GFS przekłada się to na kontrolowane stapianie w piecu w temperaturze 820-930 °C z testowaniem ciągłości każdego panelu, a także mierzalnymi wartościami przyczepności i twardości, które świadczą o wydajności powłoki.

Czy zbiorniki można dostosować w ramach zgodności z AWWA D103?

Tak. Pojemność, średnica, stosunek wysokości do średnicy, typ dachu, system powłok, izolacja oraz wszystkie włazy, kołnierze, drabiny, platformy i oprzyrządowanie mogą być skonfigurowane do projektu, podczas gdy projekt płaszcza pozostaje udokumentowany zgodnie z AWWA D103-09.

Kluczowe Wnioski

• AWWA D103 to standard dla fabrycznie powlekanych, skręcanych stalowych zbiorników węglowych do wody i wyraźnie obejmuje systemy stalowe szkliwione.
• Zgodność obejmuje projektowanie, materiały, powłoki, produkcję, montaż i inspekcję – a nie tylko odniesienie do powłoki w linii specyfikacji.
• Szkło stapiane sprawia, że weryfikacja powłoki jest obiektywna: 100% test wad, mierzona przyczepność i zdefiniowana twardość na każdym panelu.
• Zawsze podawaj edycję w specyfikacji i wymagaj obliczeń, certyfikatów materiałowych i zapisów z testów jako dowodów.
