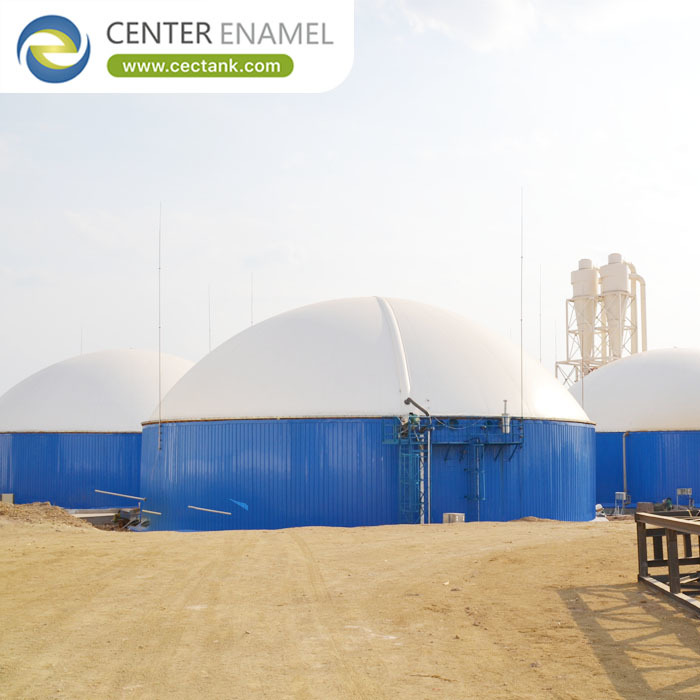

Zbiorniki CSTR na biogaz: Mieszanie jest kluczowe, a nie dodatek

Reaktor CSTR (Continuously Stirred Tank Reactor) wydaje się najprostszym do określenia typu biogazowni, ponieważ składa się tylko z jednego zbiornika, a koncepcja jest łatwa do sformułowania: utrzymać wszystko w zawiesinie, a biologia zajmie się resztą. W praktyce to właśnie w instalacjach CSTR operatorzy najczęściej odkrywają, że mieszanie było traktowane jako dodatek, a nie jako element projektu. Niedowymiarowane lub źle umieszczone mieszadła tworzą martwe objętości, martwe objętości stają się osadami i kożuchem, a użyteczna objętość reaktora jest cicho mniejsza niż objętość zbiornika, za który zapłacono.

Sposób awarii jest powolny i kosztowny, dlatego warto zadbać o to już na etapie specyfikacji. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) buduje reaktory CSTR ze stali pokrytej szkliwem, z wbudowanymi króćcami mieszadeł, ogrzewaniem i dostępem zaprojektowanymi w powłoce, dzięki czemu system mieszania i zbiornik są projektowane jako całość.

1. Co tak naprawdę robi inaczej CSTR?

CSTR dąży do jednolitych warunków w całym zbiorniku. Wsad jest rozcieńczany do konsystencji umożliwiającej pompowanie i mieszany z powrotem z masą, dzięki czemu biologia widzi to samo środowisko wszędzie. Ta jednolitość sprawia, że reaktor jest sterowalny – i sprawia, że jest wrażliwy na awarie mieszania.

• Zakres suchej masy: Digestery CSTR zazwyczaj pracują przy 8 do 12 procentach suchej masy. Powyżej tej wartości substrat przestaje zachowywać się jak ciecz, a moc mieszania gwałtownie rośnie.
• Czas retencji: Hydrauliczny czas retencji od 20 do 40 dni jest typowy, ustalany przez substrat i reżim temperaturowy. Retencja i objętość to ta sama decyzja.
• Reżim temperaturowy: Operacja mezofilna w temperaturze 35-38 stopni Celsjusza jest powszechnym wyborem; termofilna w temperaturze 50-55 stopni daje szybszą kinetykę z mniejszą tolerancją na zakłócenia.
• Założenie pełnego wymieszania: Równania projektowe zakładają jednolitą kompozycję. Każdy niezmieszany metr sześcienny to pojemność, która nie bierze udziału w reakcji.
• Elastyczność wsadu: Pełne wymieszanie dobrze radzi sobie ze zmiennym i współfermentowanym wsadem, dlatego CSTR jest domyślnym rozwiązaniem dla odpadów spożywczych, obornika i mieszanych strumieni organicznych.

2. Jak należy określić mieszanie?

Określ mieszanie przez to, co musi osiągnąć, a nie przez moc silnika. Użyteczne miary to obrót, moc wejściowa na jednostkę objętości i udowodniony brak osadów i warstw pływających w całym zakresie pracy.

• Czas obrotu i mieszania: Podaj czas mieszania lub szybkość obrotu dla pełnej objętości cieczy i wymagaj, aby był spełniony przy najgęstszej oczekiwanej konsystencji, a nie przy konsystencji wody.
• Moc wejściowa: Moc na metr sześcienny jest porównywalną wartością dla różnych typów mieszadeł. Zapytaj o nią, ponieważ same kilowaty silnika nic nie mówią o tym, co dzieje się w cieczy.
• Typ i rozmieszczenie mieszadła: Systemy zanurzeniowe, górne i wtryskowe gazu generują różne wzorce przepływu. Rozmieszczenie decyduje o tym, czy dno i narożniki są zamiatane.
• Kontrola kożucha i piany: Warstwy pływające tworzą się tam, gdzie prędkość powierzchniowa jest niska. Mieszanie, natrysk powierzchniowy lub mechaniczny łamacz piany adresuje objaw; równowaga wsadu adresuje przyczynę.
• Zarządzanie piaskiem: Piasek i żwir gromadzą się tam, gdzie prędkość przy dnie jest niska. Albo utrzymuj prędkość przy dnie, albo zapewnij drogę usuwania piasku, ponieważ nagromadzony piasek to trwale utracona objętość.

3. Co jeszcze decyduje o długoterminowej stabilności?

Mieszanie jest największym pojedynczym czynnikiem, ale CSTR, który dobrze miesza, może nadal zostać zdestabilizowany przez ogrzewanie, karmienie lub obsługę gazu. Stabilność jest właściwością systemu, a zbiornik musi ją wspierać.

• Wydajność i dystrybucja ogrzewania: Zewnętrzne wymienniki ciepła z cyrkulacją pompową lub wewnętrzne wężownice grzewcze, utrzymują temperaturę w wąskim zakresie. Wahania temperatury o więcej niż jeden lub dwa stopnie dziennie stresują biologię.
• Reżim karmienia: Karmienie w częstych małych porcjach jest znacznie bardziej stabilne niż kilka dużych porcji, ponieważ każda duża porcja jest szokiem obciążeniowym dla populacji mikroorganizmów.
• Szczelność gazowa: CSTR jest również naczyniem gazowym. Uszczelnienia dachu, króćce i urządzenia zabezpieczające muszą wytrzymać niskie ciśnienie, a przestrzeń gazowa wymaga odpowiedniego odpowietrzenia i tłumików płomienia.
• Powłoka i korozja: Przestrzeń parowa biogazowni jest korozyjna, a ściana jest ścierana przez piasek. Klasa powłoki powinna być dobierana strefowo, tak jak w przypadku innych agresywnych zastosowań.
• Dostęp i bezpieczeństwo: Mieszadła, ogrzewanie i instrumenty wymagają dostępu do konserwacji, a procedury wejścia w przestrzeń zamkniętą powinny od początku kształtować układ włazów i platform.

Zapewnienie inżynieryjne i wsparcie projektowe

Każdy zbiornik dostarczany przez Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) jest projektowany zgodnie z AWWA D103-09 i EN 1090 z weryfikacją metodą elementów skończonych obciążeń powłoki, dachu i króćców, szkliwiony w temperaturze 820-930°C pod kontrolą ISO 9001 i ISO 45001, testowany na obecność wad (holiday test) przy 1500 V na stu procentach powierzchni i montowany ze śrubami klasy 8.8 oraz certyfikowanym przez producenta uszczelniaczem. Reaktory CSTR są dostarczane jako kompletne reaktory: powłoka ze stali pokrytej szkliwem, szkliwiona w temperaturze 820-930 stopni Celsjusza, króćce i wsporniki mieszadeł zintegrowane z konstrukcją powłoki, obwody grzewcze lub przyłącza wymienników ciepła, szczelny dach z urządzeniami zabezpieczającymi, izolacja i okładzina, instrumentacja oraz wyposażenie do dostępu i bezpieczeństwa dopasowane do reżimu konserwacji.

Najczęściej zadawane pytania (FAQ)

Ile energii mieszania potrzebuje biogazownia CSTR?

Określ ją jako moc wejściową na metr sześcienny wraz z czasem mieszania, a nie jako moc znamionową silnika. Wymagana wartość zależy od zawartości suchej masy i od wzorca przepływu generowanego przez mieszadło, i musi być spełniona przy najgęstszej konsystencji, którą instalacja faktycznie będzie zasilać – nie w warunkach zbliżonych do wody.

Jaka jest różnica między biogazownią CSTR a biogazownią przepływową (plug flow)?

CSTR jest zaprojektowany do jednolitych warunków w całym zbiorniku, co nadaje się do pompowalnego wsadu o zawartości 8-12% suchej masy i zapewnia dobrą elastyczność w zakresie współfermentacji. Konstrukcje przepływowe obsługują materiały o wyższej zawartości suchej masy, które przemieszczają się przez zbiornik z ograniczonym mieszaniem wstecznym i są wybierane częściej dla wsadu z przewagą obornika lub materiałów składowalnych.

Dlaczego tworzy się kożuch i jak jest kontrolowany?

Kożuch tworzy się tam, gdzie prędkość powierzchniowa jest zbyt niska, aby utrzymać materiały pływające w zawiesinie. Kontrola zaczyna się od wyboru i rozmieszczenia mieszadła, jest wspomagana przez natrysk powierzchniowy lub mechaniczne łamacze, a najskuteczniej rozwiązuje się ją poprzez zbilansowanie wsadu, który w pierwszej kolejności powoduje powstawanie frakcji pływającej.

Czy zbiornik CSTR można dostosować do naszego wsadu?

Tak. Objętość, klasa powłoki według stref, typ i rozmieszczenie mieszadła, układ ogrzewania, dach i obsługa gazu, izolacja, instrumentacja i dostęp są konfigurowane do analizy wsadu, temperatury pracy i warunków na miejscu, i potwierdzane przed produkcją.
