Zbiornik do przechowywania biogazu: magazyn na dachu czy osobny zbiornik?

Biogazownie wytwarzają gazy stale i zużywają je stopniowo, a digester nie zaprzestaje produkcji, ponieważ silnik jest serwisowany, a kotel nie czeka na przerwę produkcji.Gdzieś pomiędzy nimi.To miejsce jest jedyną decyzją, która najbardziej wpływa na to, jak wyrozumiałe jest działanie elektrowni, i jest zwykle rozstrzygane późno w projekcie,po ustaleniu wielkości trawnika.

Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) dostarcza obie konfiguracje,i wybór zależy mniej od objętości gazu niż od sposobu, w jaki instalacja zamierza działać: czy chce, by bufor był przymocowany do reaktora czy niezależny od niego.

1Jakie są opcje magazynowania biogazu?

Gaz może być przechowywany w membranie umieszczonej na samej górze trawnika, w oddzielnym specjalnie zbudowanym uchwytzie lub jako zintegrowany dach z podwójnymi błonami na zbiorniku magazynowym.Każda z nich zapewnia roślinom różną swobodę działania..

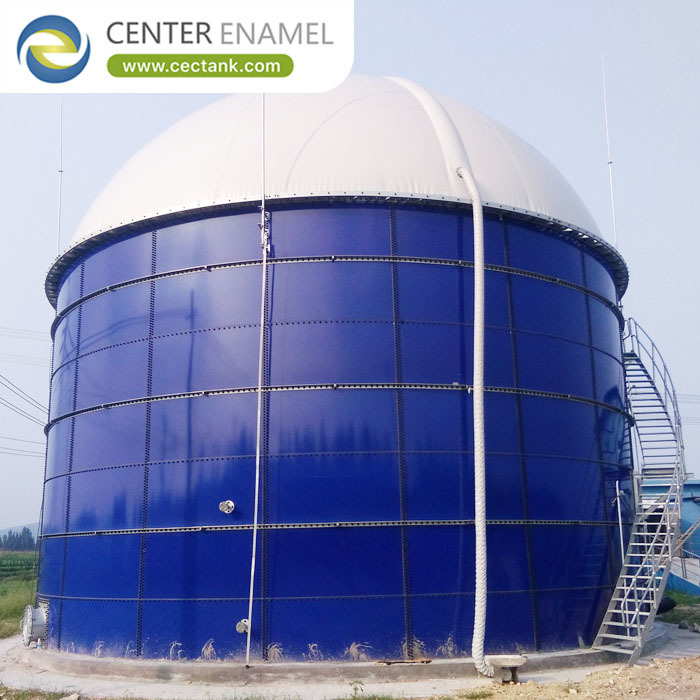

• Wyposażenie na dachu:Podwójny dach membranowy na trawniku zapewnia zintegrowaną przestrzeń gazową.
• Oddzielny zbiornik gazu:Wykorzystuje się specjalne urządzenie, które oddziela magazynowanie od produkcji, a przetwarzacz może działać na stałym poziomie, podczas gdy urządzenie absorbuje niezgodność, a urządzenie można utrzymywać niezależnie.
• Sztywne w stosunku do błony:Utrzymujące sztywne są wytrzymałe i odporne na warunki pogodowe; uchwycające membranowe są lżejsze, tańsze w stosunku do danej objętości i nie mają uszczelnienia przesuwnego do utrzymania.
• Liczne mniejsze jednostki:Utrata jednego posiadacza w związku z utrzymaniem nie usuwa całego buforu instalacji, który często jest wart dodatkowych rur.
• Przechowywanie pod ciśnieniem:W przypadku procesów niższego szczebla, w których przyjmowane jest wyższe ciśnienie, można zmniejszyć objętość magazynowania - ale każde zwiększenie ciśnienia podnosi klasyfikację i wymagania bezpieczeństwa.

2Pod jakim ciśnieniem system działa?

Przechowywanie biogazu jest zaprojektowane w niskim ciśnieniu, zazwyczaj w niskim zakresie milibara.Objętość jest jedynym sposobem na zwiększenie magazynowanej energii, a małe różnice ciśnienia mają znaczenie.

• Obszar działania:Utrzymujący membrany zazwyczaj działają w zakresie od około 5 do 30 mbar.
• Użyteczne w porównaniu z objętością geometryczną:W przypadku, gdy nie można go opróżnić poniżej jego niskiego punktu ustawienia, przechowuje się mniej niż na tablicy nazwy; poproś o wartość użyteczną w zakresie ciśnienia roboczego.
• Wymagania dotyczące kontroli ciśnienia:Ciśnienie gazu jest regulowane przez zewnętrzne podtrzymanie powietrza membrany lub przez ruchome uszczelnienie sztywnego uchwytu, z zakresem sterowania ustawionym w celu ochrony zarówno uchwytu, jak i uszczelnienia w górnym zakresie.
• Ochrona w górnym zakresie:Zamki dachowe i zamki wodne są wrażliwe na przeciwciśnienie, więc zakres ciśnienia w uchwytniku musi być poniżej granic wszystkich urządzeń podłączonych do niego.
• Wymogi w dalszym ciągu:Silniki, kotły i instalacje modernizacyjne mają swoje własne wymagania dotyczące ciśnienia wejściowego i tolerancji, a ciśnienie magazynowe musi znajdować się we wszystkich.

3Jakie środki bezpieczeństwa i kontroli są wymagane?

Przechowywanie gazu palnego w niskim ciśnieniu jest bezpieczne, gdy układ jest prawidłowy, a nieprzyjemne, gdy nie jest.To one sprawiają, że system gazowy niskiego ciśnienia jest wykonalny..

• Zatrzymanie płomienia:Zapobieganie powracowaniu zapłonu w powietrzu
• Ochrona przed nadciśnieniem i podciśnieniem:Wodny uszczelniacz lub urządzenie odciągające chroni przed nadciśnieniem; szczelnik próżniowy chroni przed upadkiem, gdy gaz jest pobierany szybciej niż jest wytwarzany.
• Wylotowanie i układ stosów:Wydalanie awaryjne i konserwacyjne musi być prowadzone do bezpiecznego miejsca, a jego przejście uznaje się za część układu obszaru niebezpiecznego.
• Monitoring gazu:Wykrywanie metanu i siarczanu wodoru oraz wskazanie poziomu i ciśnienia zapewniają operatorom informacje niezbędne do podjęcia działań przed osiągnięciem limitu.
• Klasyfikacja obszarów niebezpiecznych:Instalacja jest klasyfikowana i odpowiednio określony sprzęt, co powinno zostać ustalone podczas projektowania, ponieważ dotyczy każdego elementu elektrycznego na opakowaniu.

Zapewnienie inżynierii i wsparcie projektu

Każdy zbiornik dostarczony przez Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) został zaprojektowany zgodnie z AWWA D103-09 i EN 1090 z weryfikacją ładunków powłoki, dachu i dyszy przez elementy skończone,roztopione w temperaturze 820-930°C pod kontrolą ISO 9001 i ISO 45001, Holiday przetestowany w temperaturze 1500 V w całej powierzchni i zmontowany z śrubami klasy 8.8 i uszczelniaczem certyfikowanym przez producenta.zewnętrzna konstrukcja, z wyłączeniem zestawu konstrukcji, w której:, szczelność gazowa w konstrukcji badana w temperaturze 1500 V, urządzenia regulacji ciśnienia i urządzenia bezpieczeństwa dostosowane do rozmiaru systemu, zapalniki i ochronę przed próżnią, monitorowanie i przyrządy gazowe,oraz dokumentacja obejmująca procedurę klasyfikacji obszarów niebezpiecznych i ich uruchomienia.

Często zadawane pytania (FAQ)

Czy biopaliw należy przechowywać na dachu przetwórni lub w oddzielnym zbiorniku?

Przechowywanie zamontowane na dachu jest kompaktowe i ekonomiczne i działa dobrze, gdy profile produkcji i zużycia są ściśle dopasowane.Oddzielny zbiornik jest lepszym wyborem, jeżeli instalacja potrzebuje swobody działania - stały poziom trawnika, utrzymania bez wyłączenia lub redundancji poprzez wiele jednostek.

Jak dużą ilość pamięci magazynowej daje objętość tablicy nazw?

Mniejszy niż geometryczna postać, ponieważ uchwyt nie może być ciągnięty poniżej punktu ustawienia niskiego ciśnienia.Zapytaj dostawcę o użyteczną objętość w określonym zakresie ciśnienia roboczego zamiast porównywać objętości tabliczki, które są mierzone różnie w zależności od projektu.

Jakie urządzenia bezpieczeństwa są wymagane w zbiorniku z biogazem?

Utrzymanie płomienia w otworach wentylacyjnych i przewodach gazowych, ochrona przed nadciśnieniem za pomocą uszczelnienia wody lub urządzenia oczyszczającego, ochrona przed pęknięciem pod prądem podczas szybkiego odciągania, bezpieczne sterowanie otworami wentylacyjnymi, wykrywanie gazu,oraz wskazanie ciśnienia i poziomu - wszystkie określone w ramach klasyfikacji obszarów niebezpiecznych uzgodnionej podczas projektowania.

Czy można skonfigurować zbiornik biogazu w naszej fabryce?

Konfiguracja, objętość użytkowa, zakres ciśnienia roboczego, liczba jednostek, stopień powłoki, urządzenia bezpieczeństwa,filozofia przyrządów i sterowania jest oparta na profilu produkcji i konsumpcji zakładu, wymagania dotyczące urządzeń w dalszym ciągu i klasyfikacji bezpieczeństwa obiektu.
