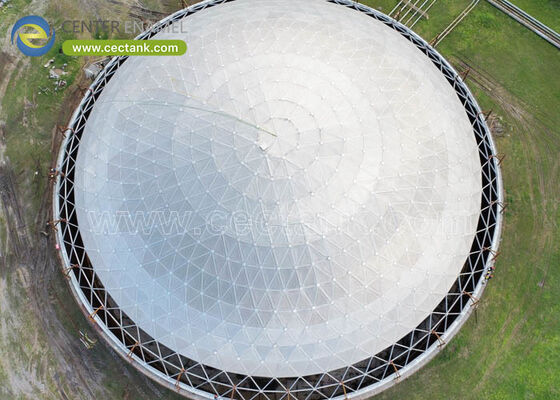

Geodezyjny dach kopułowy z aluminium o wysokiej odporności na korozję, szybkiej instalacji w polu i jasnej konstrukcji rozpiętości
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Center Enamel |
| Orzecznictwo: | ISO 9001 |
| Numer modelu: | Aluminiowe dachy kopuły |
| Minimalne zamówienie: | 1 |
| Cena: | 100-50000 |
| Szczegóły pakowania: | 2000 |
| Czas dostawy: | 8 tygodni |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 6000 |
|
Szczegółowe informacje |
|||
Opis produktu
Geodezyjne dachy kopułowe z aluminium stanowią znaczący postęp w technologii obudowy przemysłowych zbiorników magazynowych. Te samonośne ramy przestrzenne o wolnej rozpiętości wykorzystują triangulację strukturalną w celu równomiernego rozłożenia naprężeń obciążeniowych na ścianach obwodowych zbiornika, eliminując ograniczenia tradycyjnych dachów ze stali węglowej.
W przeciwieństwie do konwencjonalnych dachów stalowych wymagających wewnętrznych kolumn wsporczych, kopuły geodezyjne zapewniają w 100% samonośne konstrukcje dzięki triangulacji geometrycznej.
- Maksymalna objętość wewnętrzna: eliminuje kolumny wewnętrzne, zapewniając niezakłóconą pojemność magazynowania i obszary gromadzenia gazu
- Eliminacja penetracji strukturalnych: Usuwa potencjalne wektory wiązania i zmniejsza punkty ucieczki oparów LZO
- Odporność sejsmiczna: Konstrukcja o niskiej masie (10-15 kg/m²) minimalizuje ścinanie podstawy sejsmicznej w strefach aktywnych
Aluminiowe kopuły geodezyjne wykorzystują zaawansowaną metalurgię strukturalną do zwalczania agresywnych środowisk przemysłowych, w których wilgoć, siarkowodór, metan i dwutlenek węgla szybko degradują tradycyjne materiały.
- Rozpórki ramy konstrukcyjnej:Wytłaczane ze stopów aluminium 6061-T6 lub 6005A-T6 w celu uzyskania wysokiej granicy plastyczności na rozciąganie
- Panele zamykające:Wykonane z aluminium morskiego serii 3000 lub 5000 o grubości co najmniej 0,050 cala (1,27 mm)
- Elementy złączne:Stal nierdzewna klasy 316 lub stopy aluminium o dużej wytrzymałości na rozciąganie, aby zapobiec korozji galwanicznej
| Parametr inżynieryjny | Norma specyfikacji technicznej | Strategiczna wartość operacyjna |
|---|---|---|
| Podstawowy kod projektu ropy naftowej | Standard API 650 Załącznik G | Reguluje obliczenia konstrukcyjne i tolerancje montażowe dla aktywów naftowych |
| Kod projektu pierwotnej wody / sieci wodociągowej | AWWA D103 / D108 / AWWA D103-19 | Reguluje przykręcaną integrację zbiorników i układ pokryw ścieków przemysłowych |
| Odniesienie do metalurgii strukturalnej | Podręcznik projektowania aluminium (ADM) | Weryfikuje ograniczenia naprężeń prętowych poprzez analizę geometryczną |
| Projekt obciążenia klimatycznego | ASCE 7-22 / Eurokod 9 | Zapewnia stabilność przy obciążeniu wiatrem do 250 km/h i dużym zaleganiu śniegu |
| Zgodność toksykologiczna | Norma NSF/ANSI 61 / WRAS | Certyfikat potwierdza, że materiały nie przedostają się zanieczyszczeń do wody pitnej |
Po zamontowaniu na zewnętrznych zbiornikach z pływającym dachem aluminiowe kopuły chronią pokłady pływające przed czynnikami środowiskowymi i redukują całkowitą emisję LZO ze zbiornika nawet o 90% poprzez utworzenie strefy gazu stagnacyjnego.
Stosowany do uszczelniania zbiorników wyrównawczych, klarowników i beztlenowych komór fermentacyjnych, zapewniając solidne rozwiązania zabezpieczające odporne na ataki chemiczne w zakresie pH od 2,0 do 14,0.
Wysoki współczynnik odbijania światła słonecznego przez panele aluminiowe obniża wewnętrzną temperaturę płynu, łagodząc rozwarstwienie termiczne i zmniejszając koszty środków chemicznych do obróbki, jednocześnie chroniąc przed zanieczyszczeniami zewnętrznymi.
Niski ciężar własny konstrukcji umożliwia skrócenie czasu montażu w terenie o 50-60% w porównaniu z tradycyjnymi spawanymi pokrywami stalowymi.
Trójkątne panele zamykające wkładane są w rowki rozpórek konstrukcyjnych z ciągłymi aluminiowymi listwami ściskającymi elastomerowe uszczelki, tworząc szczelne żebra konstrukcyjne równoważące rozszerzalność cieplną.
- Podnoszenie dźwigiem na poziomie gruntu:Kompletny zespół kopuły podnoszony za pomocą wielopunktowej siatki rozporowej na kotwy okapu obwodowego
- Zsynchronizowane przeciskanie od góry do dołu:Idealny do ograniczonych układów terenów poprzemysłowych, w których wykorzystuje się zautomatyzowane wciągarki lub żurawiki hydrauliczne do montażu przyrostowego
Fabrycznie zaprojektowane aluminiowe dachy kopułowe zapewniają znaczną redukcję wydatków inwestycyjnych podczas instalacji i długoterminowe oszczędności w kosztach operacyjnych poprzez eliminację spawania w terenie, rusztowań na dużych wysokościach i ciągłych cykli malowania wymaganych w przypadku pokryw ze stali węglowej.
Czy obecnie projektujesz rozbudowę miejskiej oczyszczalni ścieków, modernizujesz farmę zbiorników na ropę naftową lub modernizujesz magazyny cieczy luzem w celu zapewnienia zgodności z wymogami ochrony środowiska? Skontaktuj się z nami, aby otrzymać kompleksową propozycję techniczną, obejmującą wskaźniki obciążenia kopuły konstrukcyjnej, obliczenia redukcji emisji LZO i niestandardowe rysunki techniczne dla konkretnej średnicy zbiornika.
