Pływające dachy zbiorników: ostateczny przewodnik inżynierski do 2026 r.

W przemyśle petrochemicznym i energetycznym,pływający dach zbiornikato standardowe w branży rozwiązanie do przechowywania bardzo lotnych cieczy, takich jak ropa naftowa, benzyna i paliwo lotnicze. Z założenia zbiorniki te zaprojektowano tak, aby zapobiegały parowaniu, łagodziły ryzyko pożaru i zapewniały zgodność z wymogami ochrony środowiska poprzez minimalizowanie ucieczki lotnych związków organicznych (LZO).

W przeciwieństwie do tradycyjnych zbiorników ze stałym dachem, które pozostawiają nad cieczą dużą kieszeń powietrzną (przestrzeń parową), dach pływający spoczywa bezpośrednio na powierzchni cieczy, unosząc się i opadając wraz z cyklami napełniania i opróżniania.

Skuteczność operacyjna zbiornika z dachem pływającym opiera się na dwóch podstawowych zasadach fizycznych:PławnośćIUszczelnienie obręczy.

• Pławność:Dach jest skonstruowany tak, aby był z natury wyporny. Unosi się nad przechowywanym produktem, zapewniając, że pomiędzy powierzchnią cieczy a sklepieniem praktycznie nie ma przestrzeni parowej („ullage”). Ponieważ ilość miejsca, w którym ciecz może odparować, jest niewielka lub nie ma jej wcale, „straty robocze” i „straty spowodowane oddychaniem” są zmniejszone nawet o 98%.
• Systemy uszczelnień obręczy:Ponieważ dach musi poruszać się pionowo w płaszczu zbiornika, pomiędzy krawędzią dachu a ścianą zbiornika znajduje się niewielka szczelina. Ta luka jest wypełniona elastycznym, zaprojektowanym materiałemuszczelka obręczy(zwykle konfiguracja uszczelnienia pierwotnego i wtórnego). Zapobiega to przedostawaniu się oparów do atmosfery i zapobiega przedostawaniu się zanieczyszczeń do produktu.

Zbiorniki z dachem pływającym dzieli się ogólnie na dwie kategorie w oparciu o ich konstrukcję i narażenie na środowisko.

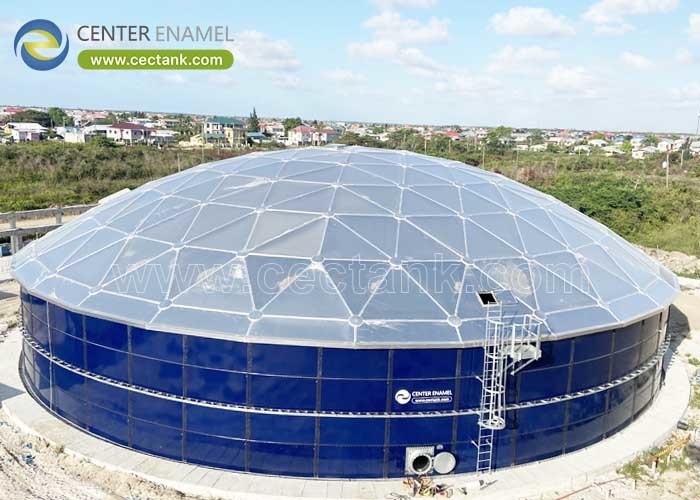

Zbiorniki te posiadają stały dach stały (często aluminiową kopułę geodezyjną)powyżejpływający pokład.

• Najlepsze dla:Produkty lub regiony o dużej lotności ze znacznymi opadami deszczu/śniegu.
• Kluczowa zaleta:Stały dach zewnętrzny działa jak osłona przed warunkami atmosferycznymi, chroniąc pokład pływający przed promieniowaniem UV, opadami atmosferycznymi i wiatrem, co drastycznie zwiększa żywotność uszczelek obręczy.

Zbiorniki te nie mają stałego dachu zewnętrznego; pływający pokład jest bezpośrednio narażony na działanie żywiołów.

• Najlepsze dla:Składowanie na masową skalę w klimacie suchym lub umiarkowanym.
• Kluczowa zaleta:Ekonomiczne w przypadku dużych średnic; wymagają jednak skomplikowanych, przegubowych systemów odwadniających do odprowadzania wody deszczowej.

Projektowanie i instalacja zbiorników z dachem pływającym podlegają surowym międzynarodowym normom w celu zapewnienia bezpieczeństwa i zgodności z przepisami dotyczącymi emisji.

• API650:Podstawowy standard (American Petroleum Institute) dla spawanych, naziemnych zbiorników magazynowych.Dodatki C i Hszczegółowo definiują wymagania dotyczące dachów pływających, w tym obliczenia wyporu, materiały uszczelniające i dopuszczalne obciążenia konstrukcyjne.
• Mandaty środowiskowe:Nowoczesne cele ESG (środowiskowe, społeczne i zarządzanie) sprawiają, że stosowanie dachów pływających, w szczególności IFR, jest niemal obowiązkowe dla rafinerii i terminali, aby uniknąć kar związanych z ulotnymi emisjami LZO.

Dlaczego dach pływający jest uważany za „bezpieczniejszy” niż zbiornik ze stałym dachem?

Podstawowym zagrożeniem w zbiornikach magazynowych jest tworzenie się palnej mieszaniny par i powietrza w przestrzeni nad roztworem. Opierając się bezpośrednio na cieczy, pływający dach całkowicie eliminuje przestrzeń parową, znacznie zmniejszając ryzyko pożaru lub eksplozji.

Czy mogę zamienić istniejący zbiornik z dachem stałym na zbiornik z dachem pływającym?

Tak. Jest to powszechny proces modernizacji. Często wewnątrz istniejącego płaszcza zbiornika montowany jest modułowy, aluminiowy, pływający dach wewnętrzny. Zapewnia to korzyści dla środowiska i bezpieczeństwa pływającego dachu bez konieczności całkowitej wymiany zbiornika.

Co się stanie, jeśli uszczelka felgi ulegnie awarii?

Jeżeli uszczelka obręczy ulegnie uszkodzeniu lub uszkodzeniu, zbiornik zacznie emitować LZO do atmosfery. Jest to poważne naruszenie przepisów i zagrożenie dla bezpieczeństwa. Regularne inspekcje (zazwyczaj co roku) są wymagane w celu monitorowania integralności uszczelek i zapewnienia, że ​​pozostają one w ciągłym kontakcie z płaszczem zbiornika.

Niezależnie od tego, czy wybierasz pomiędzy IFR czy EFR, decyzja zależy od zmienności Twojego produktu i lokalnych warunków klimatycznych. W przypadku większości nowoczesnych zastosowań w terminalach i rafineriach,Wewnętrzny dach pływający (IFR)jest preferowany ze względu na doskonałą kontrolę emisji i zmniejszone wymagania konserwacyjne, natomiastZewnętrzny dach pływający (EFR)zbiorniki pozostają opłacalnym rozwiązaniem do masowego magazynowania o niskiej lotności w kontrolowanym klimacie. Zawsze upewnij się, że Twój projekt jest zgodny z wymaganiamiAPI650standardy zgodności konstrukcyjnej i bezpieczeństwa.
