Wewnętrzne pływające dachy (IFR): Przewodnik inżynierski do 2026 r.

We współczesnym przemyśle petrochemicznym i magazynowaniu energii zarządzanie lotnymi związkami organicznymi (LZO) i zapewnienie bezpieczeństwa operacyjnego ma ogromne znaczenie. TheWewnętrzny dach pływający (IFR)stało się standardowym w branży rozwiązaniem minimalizującym straty spowodowane parowaniem w zbiornikach magazynowych ze stałym dachem. Tworząc fizyczną barierę, która unosi się i opada wraz z poziomem cieczy, IFR skutecznie zapobiega tworzeniu się oparów i zapewnia zgodność z wymogami ochrony środowiska.

Ten przewodnik zawiera kompleksowy przegląd techniczny projektu, funkcjonalności i strategicznych korzyści, jakie oferują IFR w zarządzaniu infrastrukturą w roku 2026.

Wewnętrzny dach pływający (IFR) działa na zasadzie bezpośredniego kontaktu. W przeciwieństwie do standardowego zbiornika ze stałym dachem, który pozostawia dużą „przestrzeń parową” (ubytek) pomiędzy cieczą a dachem, umożliwiając gromadzenie się oparów, IFR znajduje się bezpośrednio na powierzchni cieczy.

• Działanie oparte na pływalności:Gdy poziom cieczy w zbiorniku podnosi się lub opada, pływający dach porusza się w tandemie. Działa jak zaprojektowana tratwa, nie wymagająca zewnętrznych źródeł zasilania, prowadzona wyłącznie przez wyporność pontonów konstrukcyjnych.
• Eliminacja przestrzeni pary:Utrzymując niemal ciągły kontakt z powierzchnią cieczy, strop zapobiega odparowaniu cieczy do stanu gazowego, co jest główną przyczyną „strat roboczych” w zbiornikach magazynowych.
• Integralność uszczelki obręczy:Ponieważ pomiędzy krawędzią pływającego dachu a płaszczem zbiornika znajduje się niewielka szczelina, zapewnia to wysoką wydajnośćsystem uszczelnienia obręczyjest zainstalowany. Uszczelnienie to wypełnia szczelinę, blokując ucieczkę pary, jednocześnie umożliwiając płynne przesuwanie się dachu wzdłuż ściany zbiornika.

Menedżerowie ds. inżynierii i operatorzy obiektów nadają priorytet IFR ze względu na ich mierzalny wpływ na wyniki finansowe i wpływ na środowisko:

• Redukcja emisji LZO:Badania pokazują, że IFR mogą zmniejszyć straty spowodowane parowaniemdo 95–98%w porównaniu z tradycyjnymi konstrukcjami z dachem stałym, co czyni je niezbędnymi do spełnienia rygorystycznych przepisów dotyczących jakości powietrza i ochrony środowiska.

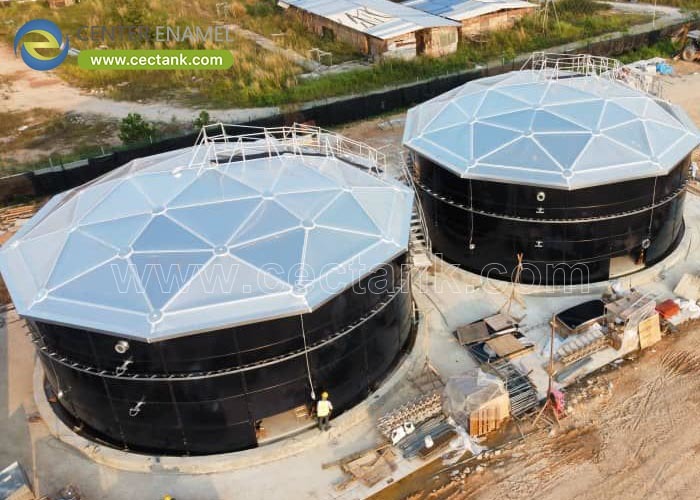

• Ochrona środowiska:Umieszczając dach pływający wewnątrz stałego dachu stałego (jak aluminiowa kopuła geodezyjna), pokład jest chroniony przed deszczem, śniegiem i wiatrem. Eliminuje to potrzebę stosowania skomplikowanych, wymagających dużej konserwacji wpustów dachowych, wymaganych w projektach zewnętrznych dachów pływających (EFR).
• Bezpieczeństwo i ochrona przeciwpożarowa:IFR eliminuje wybuchową mieszaninę oparów i powietrza w przestrzeni nad zbiornikiem, znacznie zmniejszając ryzyko zapłonu.
• Oszczędności operacyjne:Mniejsze parowanie oznacza mniejszą utratę produktu do atmosfery, co chroni wartość zapasów, szczególnie podczas przechowywania produktów rafinowanych o wysokiej wartości, takich jak paliwo do silników odrzutowych lub rozpuszczalniki chemiczne.

Wybierając odpowiednią konfigurację przechowywania, ważne jest rozróżnienie pomiędzy dwoma podstawowymi typami dachów pływających.

Budowa i konserwacja IFR podlegają w szczególności normom międzynarodowymAPI 650 (załącznik H). Zgodność zapewnia, że:

• Standardy szczelin uszczelniających:W projekcie należy zachować określone tolerancje szczeliny pomiędzy uszczelką a płaszczem zbiornika, aby zapobiec emisjom niezorganizowanym.
• Integralność strukturalna:Dach musi wytrzymać swój własny ciężar, potencjalne obciążenie śniegiem (w przypadku naruszenia dachu stałego) oraz lokalne obciążenia eksploatacyjne bez pogarszania jego stabilności wyporu.
• Kontrola statyczna:Wszystkie systemy IFR muszą zawierać boczniki uziemiające, aby utrzymać ciągłość elektryczną pomiędzy dachem a płaszczem zbiornika, zapobiegając gromadzeniu się elektryczności statycznej.

P: Czy mogę zamontować IFR w istniejącym zbiorniku ze stałym dachem?

A:Tak. Modernizacja jest bardzo powszechną praktyką. Modułowe zestawy IFR — często zawierające lekkie aluminiowe pontony — są zaprojektowane tak, aby można je było przepuszczać przez standardowe włazy do zbiorników i montować wewnątrz, zazwyczaj bez konieczności „pracy na gorąco” (spawania).

P: Czy IFR potrzebuje centralnego odpływu?

A:Generalnie nie. Ponieważ IFR jest chroniony przez stały dach zewnętrzny (zwykle kopułę geodezyjną), jest on osłonięty przed opadami atmosferycznymi, co eliminuje potrzebę stosowania skomplikowanych, przegubowych systemów odwadniających wymaganych w przypadku zbiorników z zewnętrznym dachem pływającym.

P: Jaka jest żywotność IFR?

A:Przy odpowiedniej konserwacji i regularnych kontrolach uszczelek obręczy i pontonów nowoczesne aluminiowe IFR mogą zapewnić ponad 20–30 lat pracy operacyjnej.

Wybór właściwej technologii IFR to decyzja dotycząca infrastruktury krytycznej. Niezależnie od tego, czy przeprowadzasz nową kompilację, czy konwersję EFR do IFR, upewnij się, że Twój partner inżynieryjny stosuje najnowsze rozwiązaniaAPI650standardy. Właściwy projekt, regularna kontrola integralności uszczelnienia i przestrzeganie wytycznych producenta zapewnią, że Twój zakład utrzyma maksymalne bezpieczeństwo i zgodność z wymogami ochrony środowiska przez nadchodzące dziesięciolecia.

Czy chcesz dowiedzieć się więcej na temat różnych typów uszczelek obręczy dostępnych dla IFR, takich jak mechaniczne uszczelnienia szczęk i uszczelki zgarniające?
