Czym jest naczynie ciśnieniowe filtracyjne? Projekt, zasady i zastosowania

Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Center Enamel
Orzecznictwo: ISO 9001,CE, NSF/ANSI 61, WRAS, ISO 28765, LFGB, BSCI, ISO 45001
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestawy
Cena: 2000
Czas dostawy: 2 miesiące
Zasady płatności: L/C, T/T
Możliwość Supply: 200 zestawów/dni

Szczegółowe informacje

Opis produktu

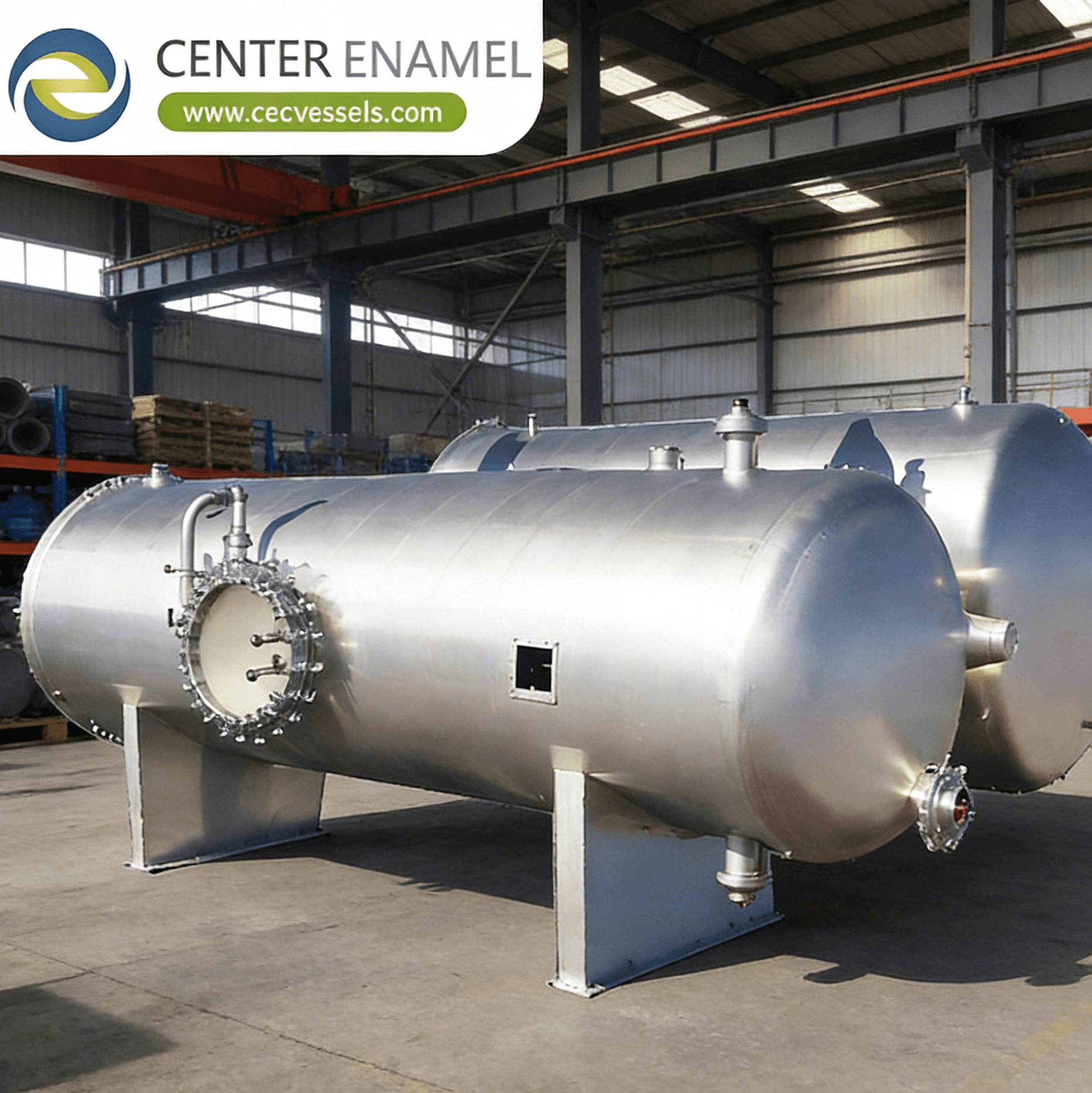

Co to jest naczynie ciśnieniowe do filtracji?

Odpowiedź na podstawowe pytanie:Czym jest zbiornik filtrujący i w jaki sposób oddziela substancje stałe od płynów procesowych pod podwyższonym ciśnieniem?Zbiornik ciśnieniowy do filtracji to zbiornik pod ciśnieniem oznaczony kodem ASME, który wymusza płyn lub gaz przez porowaty medium filtracyjnylub łóżko multimedialne, aby wychwycić zawieszone ciała stałe, umożliwiając jednocześnie przejście filtracji rozjaśnionejWykonując pracę przy ciśnieniach konstrukcyjnych od 0,1 do 10 MPa, zbiorniki te wykorzystują ciśnienie różniczkowe jako siłę napędową, osiągając wartości zatrzymywania cząstek od 0,1 μm do 500 μm w całym układzie chemicznym,petrochemiczne, oraz zastosowań do oczyszczania wody.

1Podstawowe zasady działania zbiorników filtrujących ciśnieniowych

The separation performance of a filtration pressure vessel depends on three interlinked physical mechanisms that govern how solids are captured and how the vessel maintains consistent throughput over extended operating cycles.

  • **Przepływ napędzany ciśnieniem różniczkowym:**Naczynie działa poprzez utrzymanie różnicy ciśnienia między stronami wejściowymi (w górę rzeki) i wyjściowymi (w dół rzeki) medium filtrującego.gdzie k jest przepuszczalnością, A jest powierzchnią filtra, ΔP jest ciśnieniem różniczkowym, μ jest lepkością płynu, a L jest grubością nośnika.uruchamianie cyklu odwrotnego mycia lub wymiany elementu.
  • **Głębokość w porównaniu z mechanizmami filtracji powierzchniowej:**Filtracja powierzchniowa wychwytywa cząstki na powierzchni środka (kartuszu lub worka), tworząc ciasto filtrujące, które samo z kolei zwiększa retencję.Filtracja głębokości uwięzi cząstki w krętej ścieżce ziarnistego łóżka mediów (piaskuStosunek *L/D (długość do średnicy) * warstw głębokościowych zazwyczaj waha się od 1.51:1 do 3:1 w celu zapewnienia odpowiedniego czasu kontaktu.
  • **Cyklu odmywania i regeneracji:**Kiedy ciśnienie różniczkowe osiągnie punkt ustawienia końcowego (zwykle 0,30-0,35 MPa), zbiornik wchodzi w sekwencję odwrotnego płukania: przepływ do przodu jest odwrócony,i filtrowana woda lub sprężone powietrze rozszerza łóżko mediów o 20-30%Czas płukania jest zazwyczaj 10-15 minut przy przepływie 1,5-2 razy większym niż przepływ serwisowy, przywracając 95-98% pierwotnej przepuszczalności nośnika.
2Główne typy zbiorników filtrujących ciśnieniowo

Przemysłowe zbiorniki filtracyjne pod ciśnieniem są klasyfikowane według konfiguracji filtrów, liczby etapów i specyficznego zadania procesu, któremu służą.Trzy podstawowe konfiguracje dominują na rynku:

  • ** Naczynia filtracyjne z wkładem:**Te pionowe lub poziome naczynia ASME zawierają od jednego do kilkudziesięciu wymiennych złożonych lub zwiniętych elementów wkładu (zwykle od 10 do 40 cali długości, 2,5 cala OD).1 μm do 100 μm zatrzymywania cząstek, służą jako filtry polerowe w dół od separatorów pierwotnych.z obudową ze stali nierdzewnej 316L standardową do obsługi chemicznej.
  • **Filtry ciśnieniowe multimedialne:**W pionowych zbiornikach ASME wypełnionych warstwowymi ziarnistymi nośnikami, zazwyczaj antracytem (0,8-1,2 mm), piaskiem filtrującym (0,4-0,8 mm) i żwirem wspierającym, osiąga się głębokość filtracji do usunięcia TSS do 5-10 mg/l.Średnice naczyń wahają się od 0Naczynia te pracują przy ciśnieniu roboczym 0,3-0,6 MPa przy szybkości obciążenia powierzchni 10-25 m/h (ekwiwalent gpm/ft2).
  • **Filtrowanie workowe:**Naczynia ciśnieniowe z stali nierdzewnej z jednej lub kilku worków akceptują zszyte worki filtrujące (rozmiar 1: 7"*16", #2: 7"*32") przeznaczone do wychwytywania cząstek 1-800 μm.Obudowy workowe są preferowane do zastosowań o wysokiej zawartości materiałów stałych, w których częstotliwość zmiany wkładu byłaby nadmierna.Typowe ciśnienie konstrukcyjne wynosi 1,0-1,6 MPa przy przepływie 20-900 m3/h w konfiguracjach wieloworkowych.
Filtracja Ciśnienie rodzaje zbiorników Macierza porównawcza

Rodzaj statku

Środek filtracyjny

Poziom cząstek

Pojemność przepływu

Naczynie do filtracji wkładu

Wyroby z kartridżami z plecjami (10"-40")

0.1 μm do 100 μm

50-2000 m3/h (7-21 elementów)

Filtr ciśnienia multimedialnego

Antracyt + piasek + warstwy żwiru

5-10 mg/l ścieków TSS

20-500 m3/h (Ø0,9-4,3 m)

Obudowa filtra workowego

Zakładki filtracyjne zszyte (#1 lub #2)

1-800 μm

20-900 m3/h (wielokrotne worki)

Często zadawane pytania (FAQ) P: Jakie jest maksymalne ciśnienie projektowe naczyń filtrujących?

Odpowiedź: Zbiorniki ciśnieniowe do filtracji są zazwyczaj zaprojektowane zgodnie ze standardami ASME Sekcja VIII Sekcja 1 dla ciśnienia roboczego w zakresie od 0,1 do 10 MPa. Najczęstsze jednostki przemysłowe działają w 0.3-1.6 MPa, podczas gdy zastosowania pod wysokim ciśnieniem, takie jak wstępna obróbka przez odwrotną osmozę, mogą wymagać zbiorników o pojemności nominalnej 2,5-4,0 MPa z połączeniami z paskami zgodnymi z normą ASME B16.5 klasy 150# lub 300#.

P: Czym różni się pojemnik z filtrem z wkładem od filtra multimedialnego?

A: Naczynie filtracyjne z wkładkami wykorzystuje wymienne elementy plete lub zwinięte do filtracji powierzchniowej lub niedalekiej powierzchni przy wartości nominalnej 0,1-100 μm, nadające się do polerowania przy niskim zasięgu TSS.Filtr multimedialny wykorzystuje warstwowe granulowane media do filtracji głębokości, osiągając masowe usuwanie TSS do 5-10 mg/l, i jest regenerowany poprzez odwrotne mycie, a nie wymianę elementów.

P: Co określa częstotliwość cyklu odwrotnego mycia dla filtra multimedialnego?

Odpowiedź: Odpływ powraca, gdy ciśnienie różniczkowe osiąga 0,30-0,35 MPa (strata głowy końcowej) lub po określonym czasie (zwykle 24-48 godzin), w zależności od tego, co nastąpi wcześniej.Przepływ zwrotnego płukania musi osiągnąć 20-30% rozszerzenia łóżka mediów i działać przez 10-15 minut, aby przywrócić przepuszczalnośćW przypadku wykrycia przełomu, monitory zamrożności na ścieku zapewniają wtórne uruchomienie.

P: Jakie materiały budowlane są stosowane do filtracji żrących chemikaliów?

Odpowiedź: W przypadku urządzeń działających na działanie substancji żrących, zbiorniki filtracyjne są wykonane z stali nierdzewnej 316/316L, dupleks 2205, Hastelloy C-276 lub tytanu Gr.2 w zależności od stężenia chlorku i temperaturyW celu silnej filtracji kwasów stosowane są naczynia stalowe wyłożone PTFE lub szklane.lub bawełny dla zgodności chemicznej.
