Co to jest naczynie ciśnieniowe o niskiej temperaturze?

Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Center Enamel
Orzecznictwo: ISO 9001,CE, NSF/ANSI 61, WRAS, ISO 28765, LFGB, BSCI, ISO 45001
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestawy
Cena: 2000
Czas dostawy: 2 miesiące
Zasady płatności: L/C, T/T
Możliwość Supply: 200 zestawów/dni

Szczegółowe informacje

Opis produktu

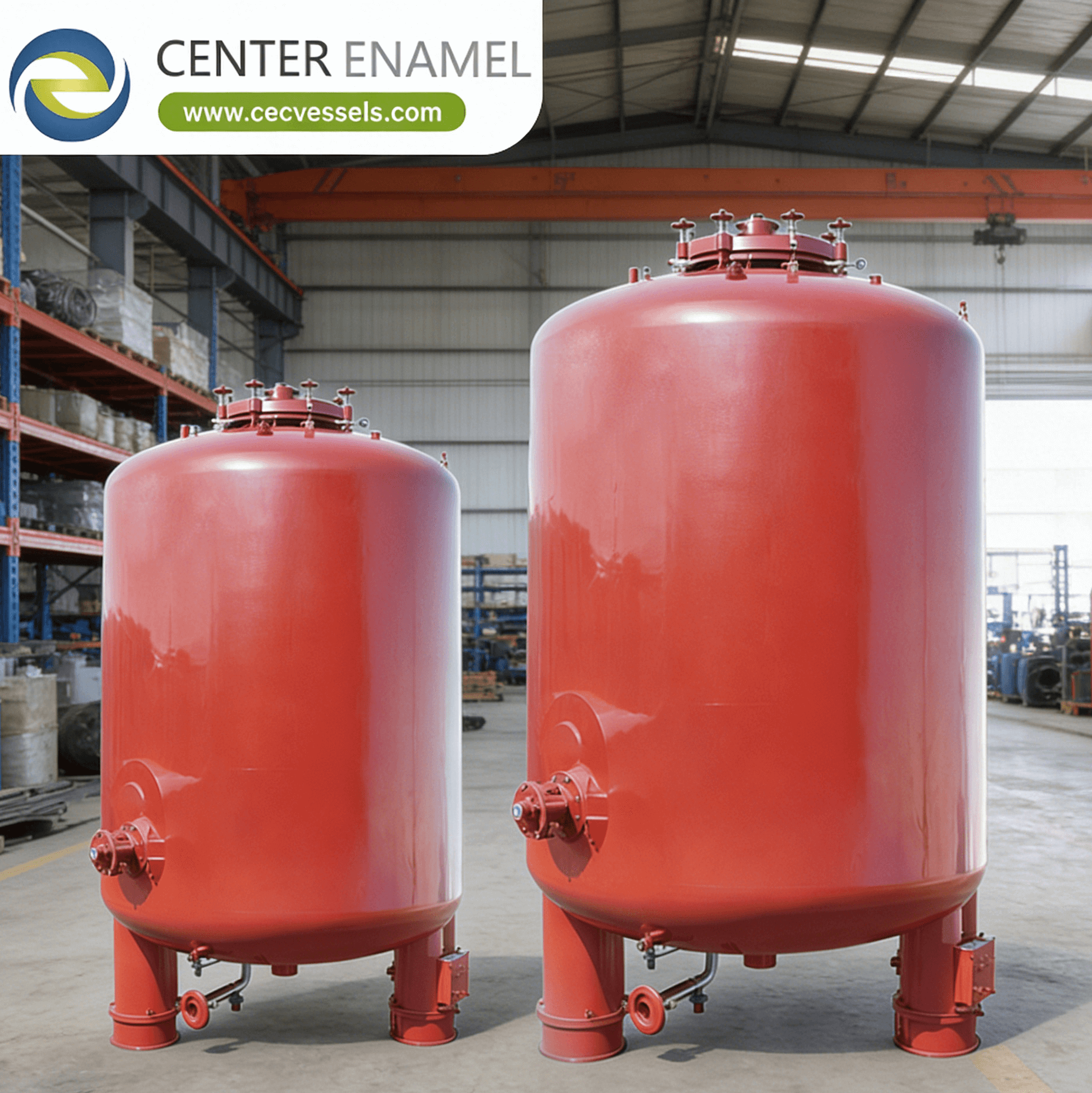

Co to jest naczynie ciśnieniowe o niskiej temperaturze?

Odpowiedź na podstawowe pytanie:Co to jest zbiornik ciśnieniowy o niskiej temperaturze i jakie modyfikacje materiałowe i konstrukcyjne są wymagane dla bezpiecznej pracy poniżej -46°C?Naczynie ciśnieniowe o niskiej temperaturze to naczynie zakodowane w sekcji VIII ASME zaprojektowane do eksploatacji poniżej -46 °C (progi, w której stal węglowa przechodzi na zachowanie kruche),wymagające materiałów o zweryfikowanej wytrzymałości w niskich temperaturachMinimalna temperatura konstrukcyjna metalu (MDMT) decyduje o wyborze materiału: poniżej -46°C, znormalizowana stali węglowej drobnych ziaren (SA-516 Gr.70N) z próbą uderzeniową Charpy V-notch (CVN) zgodnie z sekcją VIII normy ASME UG-84; poniżej -104°C używa się 9% stali niklowej (SA-353) lub austenitycznej stali nierdzewnej (304L/316L); poniżej -196°C do LNG (-162°C) nadają się wyłącznie stali austenityczne, aluminium (5083) lub 9% stali Ni,ciekły tlen (-183°C), oraz obsługa ciekłego azotu (-196°C).

1. Podstawowe zasady projektowania dla obsługi niskiej temperatury

Low-temperature vessel design centers on preventing brittle fracture—a catastrophic failure mode where a crack propagates at near-sonic velocity through the vessel wall with no measurable plastic deformationTrzy zasady metalurgiczne i projektowe regulują bezpieczną eksploatację:

  • **Weryfikacja wytrzymałości uderzeniowej Charpy V-notch:**W sekcji VIII UG-84 normy ASME wymagane jest badanie uderzeń CVN na poziomie MDMT lub poniżej tego poziomu. Na próbkę testową (10×10×55 mm z wciskiem V o średnicy 2 mm, obrobioną zgodnie z normą ASTM E23) uderza się młotkiem wahadłowym;wchłaniana energia (w joulach) musi przekroczyć minimalną określoną wartość opartą na grubości materiałuW przypadku SA-516 Gr.70N w temperaturze -46°C minimalny CVN wynosi 18-27 J (w zależności od grubości).*rozszerzenie boczne* (minimalnie 0.38 mm) i *wyjście złamania strzyżania* (minimum 70% dla próbek pełnej wielkości) stanowią drugorzędne kryteria akceptacji.
  • **Kontrolowanie temperatury przejścia od tkaniny elastycznej do kruchej (DBTT):**BCC (body-centered cubic) metali ̇ stali węglowej, stali niskopołuczonej i ferrytowych stopni chromu ̇ wykazują DBTT, w którym tryb pęknięcia zmienia się z elastycznego (koalestancja mikrowolna) do kruchego (pęknięcie).DBTT ze stali węglowej jest około -20 °C do -40 °C, więc obsługa poniżej -46°C wymaga albo materiałów austenitycznych (struktura FCC, brak DBTT) albo stali o zawartości 9% nidu, której dodanie niklu obniża DBTT do poniżej -196°C.*50% FATT (temperatura przejściowa po wystąpieniu złamań) *W przypadku, gdy obserwuje się 50% łamliwych i 50% łamliwych złamań, temperatura musi być co najmniej 15-30°C poniżej MDMT.5 lub mniejsze) i normalizacja obróbki cieplnej zmniejszają DBTT o 10-20°C..
  • **Zarządzanie naprężeniem termicznym i rozszerzeniem różnicowym:**Naczynia o niskiej temperaturze doświadczają ekstremalnej różnicowej ekspansji termicznej pomiędzy zimną naczynia wewnętrzną a zewnętrzną płaszczą lub podłogami o temperaturze otoczenia.W przypadku naczynia wewnętrznego ze stali o zawartości 9% nitru w temperaturze -162°C i naczynia zewnętrznego ze stali węglowej w temperaturze +20°C, skurcz różnicowy wynosi około 2,7 mm/m długości, co wymaga elastycznych połączeń (płyty lub elastyczne węże metalowe) we wszystkich rurociągach.* Sekcja VIII dodatku 3 do normy ASME dotyczy projektowania pasów podtrzymujących naczynia chłodzące: połączenie spódniczo-powierzchniowe musi zawierać przejściowy przejście termiczne w celu ograniczenia naprężenia termicznego do poziomu poniżej wytrzymałości wydajności w temperaturze metalu..02-0,04 W/mK w próżni) wypełnia pierścieniową przestrzeń między zbiornikiem wewnętrznym a zewnętrznym w przypadku zbiorników LNG o podwójnej ścianie.

2Główne typy naczyń ciśnieniowych o niskiej temperaturze

Naczynia o niskiej temperaturze są klasyfikowane według gazu skroplonego, który zawierają, odpowiedniego MDMT i strategii materiału.Trzy główne kategorie zastosowań stanowią większość instalacji przemysłowych:

  • ** Statki do przechowywania i przetwarzania LNG (MDMT -162°C):**Te zbiorniki z podwójnym ścianem i płaskim dnem (mocność 1000-200000 m3) przechowują skroplony gaz ziemny w temperaturze -162 °C.Naczynia wewnętrzne wykonane są z stali o zawartości nitru 9% (SA-353) o grubości ścian 10-25 mm dla naczyń ciśnieniowych wytwarzanych w warsztacie do 500 m3Na zewnętrznym naczyniu (stole węglowej) znajduje się izolacja próżniowa z perlitu, co zmniejsza szybkość wrzenia do 0,05-0,1% dziennie w przypadku dużych zbiorników magazynowych.Rozdział VIII ASME sekcja 1 z dodatkiem (dodatkowe wymagania dotyczące temperatury zimnej) lub API 620 dodatek Q reguluje projekt, z 100% badaniem UT wszystkich spań i PWHT do łagodzenia naprężeń w temperaturze 550-585 °C (poniżej temperatury Ac1 w celu zachowania 9% hartowanej mikrostruktury stali Ni).
  • **Naczynia do przetwarzania kryogennych gazów (MDMT od -104°C do -196°C):**Naczynia te służą do oddzielania powietrza (ASU), chłodni etylenowych i zakładów skroplenia azotu.D) lub 304L ze stali nierdzewnejW przypadku zastosowań o temperaturze -196°C (płynny azot, tlen, argon) stosuje się w pełni austenityczne 304L/316L lub aluminium 5083-O, ponieważ te metale FCC nie mają DBTT. Wymienniki ciepła płytkowo-płetwowe (aluminiowe lutowane, ~100 warstw),W celu zapewnienia kompaktowości, średnie ciepło specyficzne stali o zawartości 9% nitru w temperaturze -162°C wynosi 0,45 kJ/kgK (w porównaniu z 0,50 w warunkach otoczenia).i współczynnik *stężenia cieplnego* wynosi 1.2×10−5 /°C, wymagające przejścia termicznego w punktach wsparcia.
  • **Zbiorniki z ciekłym wodorem i helem (MDMT od -253°C do -270°C):W tych zbiornikach o bardzo niskiej temperaturze używa się stali nierdzewnej austenitycznej 304L lub 316L do ciekłego wodoru (-253°C) i stali austenitycznej lub aluminium do ciekłego helu (-269°C).Projektowanie podciśnieniowo izolowane (naczynie wewnętrzne z wielowarstwową izolacją)W przypadku ciekłego helu niezbędna jest "superizolacja" osiągająca strumień cieplny 0,5-2,0 W/m2,ponieważ latentne ciepło odparowania helu wynosi tylko 2.18 kJ/L (w porównaniu z 226 kJ/L dla LNG).

Matryca porównawcza materiałów naczynia ciśnieniowego o niskiej temperaturze

Klasa materiału

Zakres MDMT

CVN Wpływ energii

Zastosowanie

SA-516 Gr.70N

Powyżej -46°C

18-27 J @ -46°C

Chłodzony propan/butan

SA-353 (9% Ni)

Powyżej -196°C

40-70 J @ -196°C

Przechowywanie LNG (-162°C)

304L / 316L

Powyżej -270°C

60-100 J @ -196°C

Kryogeniczne ASU, LH2, LHe

Często zadawane pytania (FAQ)

P: Jaka jest minimalna temperatura konstrukcyjna metalu (MDMT) i dlaczego jest ona krytyczna?

Odpowiedź: MDMT jest najniższą temperaturą metalu, przy której spodziewane jest działanie zbiornika pod ciśnieniem, w tym uruchomienie, wyłączenie i nieprawidłowe warunki.Sekcja VIII normy ASME wymaga, aby wszystkie materiały nośne pod ciśnieniem miały sprawdzoną wytrzymałość uderzeniową Charpy V-notch na poziomie MDMT lub poniżejWykorzystanie naczynia ze stali węglowej poniżej MDMT zagraża katastrofalnym złamańom – pęknięciem, które rozprzestrzenia się z prędkością zbliżoną do dźwięku przez ścianę bez wcześniejszej deformacji plastycznej.MDMT jest zaznaczona na tablicy nazwy statku i nie może być przekroczona bez analizy inżynieryjnej zgodnie z sekcją VIII ASME UG-20 ((f) lub kodem 2216..

P: Dlaczego w statkach magazynowych LNG zamiast stali nierdzewnej używa się stali o zawartości 9% niklu?

A: stal o zawartości 9% nitru (SA-353) zapewnia optymalną równowagę: ma DBTT poniżej -196°C (odpowiedni dla LNG w temperaturze -162°C), wyższą wytrzymałość niż austenitowa stal nierdzewna (wydajność 515 MPa w porównaniu z 205 MPa dla 304L,umożliwiając cieńsze ściany i niższe koszty), niższą skurcz cieplny niż w klasie austenitycznej (zmniejszając naprężenie cieplne na nośnikach).zapewnienie wytrzymałości w niskich temperaturach.9% Ni stal kosztuje około 3x stali węglowej, ale tylko 0,5x stali nierdzewnej, co czyni ją ekonomicznym wyborem dla dużych zbiorników magazynowych LNG.

P: Co to jest izolacja wielowarstwowa (MLI) i w jaki sposób zmniejsza ona wyciek ciepła w naczyniach kriogenicznych?

A: MLI składa się z 30-100 nawzajem zmieniających się warstw folii aluminiowej o wysokiej odblaskowości (12-25 μm grubości) i materiału rozdzielającego o niskiej przewodności (papier szklany lub sieć poliestrowa o grubości 0,05-0,15 mm),wstawione w pierścieniu próżniowym pomiędzy naczyniami wewnętrznymi i zewnętrznymiKażda warstwa folii odbija 95-97% promieniowania podczerwonego, a przy 30+ warstwach, resztkowy transfer ciepła promieniowania jest zmniejszony o 200-300x w porównaniu z gołą próżnią.Efektywna przewodność cieplna prawidłowo zainstalowanego MLI w wysokiej próżni (< 10−3 mbar) wynosi 00,00005-0,0002 W/mK, osiągając współczynniki wycieku 0,05-0,1%/dzień dla dużych zbiorników LNG i 0,3-1,0%/dzień dla mniejszych statków transportowych LH2.

P: Jakie są zwolnienia z testu uderzeniowego ASME i jak mają one zastosowanie do statków o niskiej temperaturze?

A: Sekcja VIII normy ASME UG-20 (f) i rysunek UCS-66 zapewniają zwolnienia z badań uderzeniowych na podstawie grubości materiału i MDMT:Cienkie materiały (< 10 mm) mogą być zwolnione przy temperaturach tak niskich jak -48°C, ponieważ *temperatura odniesienia* (pochodząca z grubości), wytrzymałość wydajności i zastosowane naprężenie) jest powyżej DBTT.W przypadku większości grubości i kategorii materiałów badania uderzeniowe w MDMT są obowiązkowe.Kod Sprawa 2216 zezwala na zmniejszenie MDMT bez badań uderzeniowych, jeżeli analiza mechaniki pęknięć (za pomocą schematu oceny awarii* zgodnie z API 579-1/ASME FFS-1) wykazuje odpowiednią tolerancję wad, ale wymaga to zaawansowanej analizy inżynieryjnej i akceptacji regulacyjnej.
