Co to jest reaktor wodorowy?

Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Center Enamel
Orzecznictwo: ISO 9001
Numer modelu: Aluminiowe dachy kopuły
Warunki płatności i wysyłki
Minimalne zamówienie: 1
Cena: 100-50000
Szczegóły pakowania: 2000
Czas dostawy: 8 tygodni
Zasady płatności: L/C, T/T
Możliwość Supply: 6000

Szczegółowe informacje

Miejsce pochodzenia Chiny Nazwa handlowa Center Enamel
Orzecznictwo ISO 9001 Numer modelu Aluminiowe dachy kopuły
Tworzywo: Aluminium Struktura: Samowystarczalna struktura
Odporny na korozję: Wysoka odporna na korozję Konserwacja: Praktycznie za darmo
Instalacja: Szybka instalacja pola Projekt: Przezroczysta konstrukcja rozpiętości
Podkreślić:

projekt naczynia ciśnieniowego reaktora uwodornienia

,

zastosowania w zakresie bezpieczeństwa reaktorów wodorowych

,

naczynie ciśnieniowe reaktora uwodornienia

Opis produktu

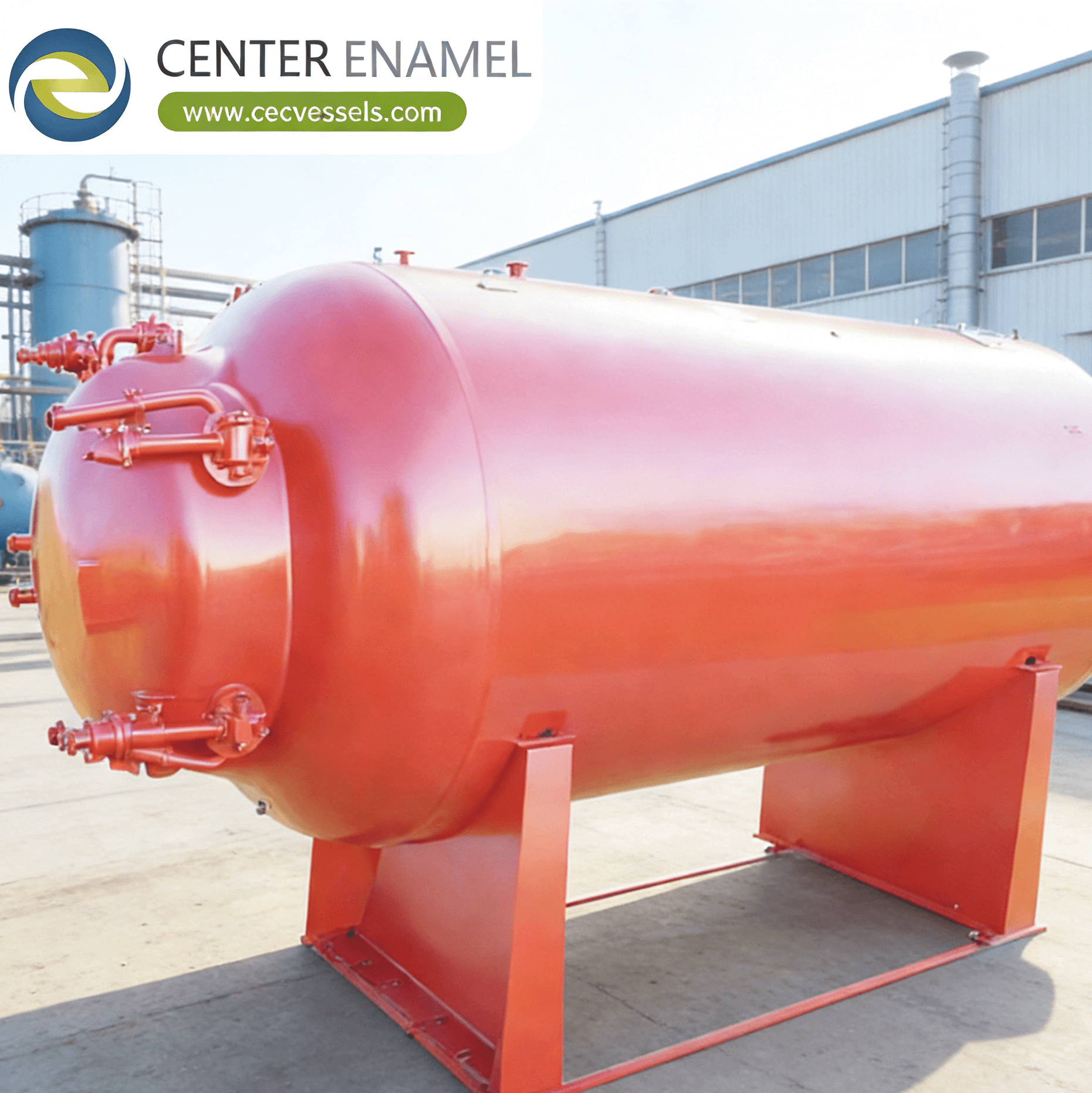

Co to jest reaktor uwodornienia? Projekt, bezpieczeństwo i zastosowania

Odpowiedź na kluczowe pytanie: Co to jest reaktor uwodornienia i jakie cechy konstrukcyjne zapewniają bezpieczne, wydajne katalityczne dodawanie wodoru pod podwyższonym ciśnieniem i temperaturą? Reaktor uwodornienia to naczynie ciśnieniowe zgodne z ASME Sekcja VIII, które ułatwia katalityczne dodawanie wodoru (H2) do nienasyconych wiązań organicznych – C=C, C=O, C=N, pierścieni aromatycznych – pod ciśnieniem 1-30 MPa i temperaturach 50-500°C. Konfiguracje obejmują reaktory z łóżkiem spływowym (stałe złoże katalizatora ze współbieżnym przepływem gazu i cieczy w dół), reaktory zawiesinowe (katalizator w postaci proszku zawieszony w cieczy) i autoklawy mieszane (partiowe lub półpartiowe). Dobór materiałów jest zgodny z *krzywymi Nelsona API 941*, aby zapobiec *wysokotemperaturowemu atakowi wodoru (HTHA)*: stal 2,25Cr-1Mo jest standardem dla pracy powyżej 250°C i 3 MPa. Obowiązkowe zabezpieczenia obejmują instrumentację przeciwwybuchową ATEX Strefa 1 i detekcję wycieku H2 na poziomie 25% *Dolnej Granicy Wybuchowości (LEL = 4% obj.)*.

1. Podstawowe zasady projektowania i bezpieczeństwa

Projekt reaktora uwodornienia integruje inżynierię reakcji katalitycznych z unikalnymi zagrożeniami związanymi z wodorem pod wysokim ciśnieniem: kruchością, ryzykiem wybuchu i ucieczką termiczną spowodowaną silnie egzotermiczną reakcją uwodornienia (ΔH = -120 do -140 kJ/mol dla nasycenia C=C).

  • **Atak wodoru i dobór materiałów (API 941):** Wodór cząsteczkowy dysocjuje na powierzchni stali w temperaturach powyżej 200°C i dyfunduje do metalu, reagując z węglem w Fe3C, tworząc metan (CH4). *Krzywa Nelsona* w API 941 definiuje bezpieczny obszar pracy: poniżej krzywej stal węglowa (SA-516 Gr.70) jest dopuszczalna do ~250°C/3 MPa; 1,25Cr-0,5Mo (SA-387 Gr.11) rozszerza zakres do ~350°C/8 MPa; 2,25Cr-1Mo (SA-387 Gr.22) rozszerza zakres do ~450°C/15 MPa; 3Cr-1Mo-0,25V i 2,25Cr-1Mo-0,25V dalej rozszerzają obszar dla ciężkich zastosowań hydroprocesowych. Powyżej krzywej *wysokotemperaturowy atak wodoru (HTHA)* powoduje nieodwracalne tworzenie się pęcherzy metanu, pękanie i ostatecznie awarię ścianki. *Parametr Larsona-Millera* LMP = T*(20+log t)*10⁻³ weryfikuje długoterminową odporność na pełzanie w warunkach projektowych.
  • **Bezpieczeństwo przeciwwybuchowe i zgodność z ATEX:** Wodór jest skrajnie łatwopalny: LEL = 4% obj., UEL = 75% obj., minimalna energia zapłonu = 0,017 mJ (30* razy mniejsza niż dla metanu). Instalacja reaktora uwodornienia musi być sklasyfikowana jako *ATEX Strefa 1* (Strefa 2, jeśli źródła wycieku H2 są wyeliminowane przez konstrukcję). Wszystkie urządzenia elektryczne (silniki, instrumenty, oświetlenie) muszą być klasy Ex d (ochrona przeciwwybuchowa) lub Ex i (iskrobezpieczeństwo) dla grupy gazów IIC (wodór). *Detektory gazu H2* (typu katalitycznego lub elektrochemicznego, skalibrowane na 0-25% LEL = 0-1% H2) są instalowane w potencjalnych miejscach wycieku (połączenia kołnierzowe, uszczelnienia zaworów, obszar uszczelnienia) z logiką głosowania (2 z 3) do wyłączenia zasilania H2. Awaryjne przedmuchy azotem (minimum 5 objętości kotła) poprzedzają wprowadzenie H2; tlen musi być < 0,5% przed dopuszczeniem H2.
  • **Kontrola ucieczki termicznej i zabezpieczenie awaryjne:** Reakcje uwodornienia są silnie egzotermiczne (ΔH = -120 do -140 kJ/mol dla nasycenia C=C, -200 do -250 kJ/mol dla nasycenia pierścieni aromatycznych). Jeśli usuwanie ciepła zawiedzie, adiabatyczny wzrost temperatury ΔTad = (-ΔH)·C/(ρ·Cp) może osiągnąć 200-500°C, przyspieszając reakcję i generując niekontrolowane zużycie H2. *Klasyfikacja krytyczności Stoessela* przypisuje poziomy zagrożenia: Klasa 1 (ΔTad 200°C, wymaga wtrysku inhibitora lub awaryjnego gaszenia). *Wymiarowanie zabezpieczeń awaryjnych* zgodnie z DIERS (Design Institute for Emergency Relief Systems) wykorzystuje modele przepływu dwufazowego do określenia rozmiaru membrany/zaworu bezpieczeństwa dla najgorszego scenariusza ucieczki, uwzględniając zarówno parę generowaną przez reakcję, jak i H2 w fazie gazowej.
2. Główne typy reaktorów uwodornienia

Reaktory uwodornienia klasyfikuje się według fazy katalizatora (stałe złoże, zawiesina lub jednorodna) oraz sposobu kontaktu między gazem H2, cieczą zasilającą i stałym katalizatorem. Trzy konfiguracje dominują w praktyce przemysłowej:

  • **Reaktory uwodornienia z łóżkiem spływowym:** Te reaktory ASME ze stałym złożem (średnica 1-5 m, wysokość 5-25 m, 3-20 MPa, 300-450°C) zawierają ekstrudaty katalizatora (1,5-4 mm, CoMoS lub NiMoS na nośniku Al2O3) w cylindrycznym złożu. Ciecz zasilająca spływa w dół współbieżnie z gazem H2, osiągając trójfazowy kontakt gaz-ciecz-ciało stałe. *Mapa reżimów przepływu spływowego* (natężenia przepływu gazu i cieczy) identyfikuje optymalny obszar pracy: przepływ spływowy (niskie prędkości gazu i cieczy), przepływ pulsacyjny (pośredni) lub przepływ rozpryskowy (wysoka prędkość gazu). Typowa *objętościowa prędkość przepływu cieczy (LHSV)* = 1-5 h⁻¹ dla hydrodesulfuryzacji (HDS) i 0,5-2 h⁻¹ dla hydrokrakingu. Zarządzanie ciepłem wykorzystuje *wtrysk zimnego wodoru do gaszenia* między złożami katalizatora (3-5 łóżek), ograniczając wzrost temperatury między złożami do 15-30°C dla każdej strefy reakcji egzotermicznej.
  • **Reaktory uwodornienia zawiesinowe:** Te mieszane lub kolumnowe naczynia ASME (0,5-10 m³, 1-15 MPa, 50-250°C) zawieszają proszkowy katalizator (5-20 μm, Pd/C, Raney Ni lub Pt/C w ilości 0,5-5% wag.) w cieczy reakcyjnej. Gaz H2 jest rozprowadzany przez pierścień dystrybucyjny (otwory 1-3 mm) i rozpraszany do bąbelków o średnicy 2-5 mm przez mieszadło (turbina Rushtona, 300-800 obr./min). *Objętościowy współczynnik przenoszenia masy gaz-ciecz kLa* = 0,05-0,3 s⁻¹ jest parametrem ograniczającym szybkość dla szybkich reakcji uwodornienia (szybkość zużycia H2 > 0,5 mol/L/min). Reaktory zawiesinowe są preferowane dla: uwodornienia drobnych chemikaliów i farmaceutyków (gdzie wymiana katalizatora na partię jest akceptowalna), testowania katalizatorów (szybkie przesiewanie z różnymi katalizatorami) i uwodornienia wosków w syntezie Fischera-Tropscha.
  • **Reaktory uwodornienia w autoklawach mieszanych:** Te naczynia ASME pracujące w trybie wsadowym lub półwsadowym (0,05-5 m³, 1-10 MPa, 20-200°C) z wewnętrznymi płaszczami grzewczo-chłodzącymi (U = 300-700 W/m²K) służą do uwodornienia farmaceutyków i chemikaliów specjalistycznych. H2 jest ładowany ze zbiornika pod ciśnieniem w celu utrzymania stałego ciśnienia w miarę zużywania wodoru przez reakcję (tryb stałego ciśnienia, zmiennej objętości). *Wirnik indukujący gaz* (drążony wał z otworami przy piaście wirnika) aktywnie zasysa H2 z przestrzeni nad cieczą do cieczy, osiągając kLa = 0,1-0,5 s⁻¹ przy 500-1500 obr./min. Zaawansowane autoklawy posiadają *kalorymetrię reakcji* (Mettler Toledo RC1e lub HEL Simular) mierzącą strumień ciepła Q = UA(Tj - Tr) w czasie rzeczywistym, umożliwiając określenie parametrów kinetycznych in situ i ocenę zagrożeń termicznych (klasyfikacja Stoessela).
Matryca porównania typów reaktorów uwodornienia
Typ reaktora Forma katalizatora Ciśnienie H2 Zastosowanie
Łóżko spływowe Stały ekstrudat (1,5-4 mm) 3-20 MPa @ 300-450°C HDS, HCK, uwodornienie olejów
Zawiesina Proszek (5-20 μm, Pd/C, Raney Ni) 1-15 MPa @ 50-250°C Drobne chemikalia, Fischer-Tropsch
Autoklaw mieszany Proszek (partiowy, indukujący gaz) 1-10 MPa @ 20-200°C API farmaceutyczne, chemikalia specjalistyczne
Często zadawane pytania (FAQ) P: Co to jest krzywa Nelsona API 941 i jak zapobiega wysokotemperaturowemu atakowi wodoru?

O: Krzywa Nelsona przedstawia ciśnienie parcjalne wodoru w funkcji temperatury pracy, definiując bezpieczne strefy dla każdej klasy stali. Poniżej krzywej dla stali węglowej, SA-516 Gr.70 jest dopuszczalna. Powyżej niej, stale Cr-Mo ze zwiększoną zawartością Cr (1,25Cr-0,5Mo, 2,25Cr-1Mo, 3Cr-1Mo) są stopniowo określone. Powyżej limitu Nelsona dla danej stali, wodór cząsteczkowy dysocjuje na powierzchni stali, dyfunduje do metalu i reaguje z węglem w Fe3C, tworząc metan (CH4). Cząsteczki metanu nie mogą dyfundować, gromadzą się na granicach ziaren i tworzą pęknięcia – nieodwracalne uszkodzenie znane jako *wysokotemperaturowy atak wodoru (HTHA)*, które ostatecznie prowadzi do awarii ścianki. API 941 dostarcza definitywnych krzywych dla bezpiecznego doboru materiałów w obsłudze wodoru.

P: Dlaczego dolna granica wybuchowości (LEL) wodoru jest tak niska i jakie środki bezpieczeństwa są wymagane?

O: Wodór ma LEL = 4% obj. (4% H2 w powietrzu wystarcza do zapłonu) i minimalną energię zapłonu 0,017 mJ – 30* razy mniejszą niż metan (0,47 mJ) i 200* razy mniejszą niż propan (3,3 mJ). Iskra elektryczności statycznej od osoby chodzącej po suchym podłożu (5-15 mJ) może zapalić mieszaninę wodoru z powietrzem. Wymagane środki bezpieczeństwa: (1) klasyfikacja ATEX Strefa 1 dla wszystkich urządzeń w odległości 1 m od naczyń/rur zawierających H2; (2) urządzenia elektryczne Ex d (ochrona przeciwwybuchowa) lub Ex i (iskrobezpieczeństwo) certyfikowane dla grupy gazów IIC; (3) detektory gazu H2 przy 25% LEL (1% H2) alarm i 50% LEL (2% H2) wyłączenie; (4) przedmuch azotem (5 objętości kotła) z weryfikacją O2 < 0,5% przed dopuszczeniem H2; (5) połączenie i uziemienie wszystkich elementów metalowych do < 10 Ω rezystancji.

P: Jak wirnik indukujący gaz poprawia wydajność uwodornienia w autoklawie mieszanym?

O: Standardowa turbina Rushtona miesza ciecz, ale jedynie rozprasza bąbelki gazu, które już znajdują się w cieczy (wprowadzone przez dyszę). Wirnik indukujący gaz (drążony wał z otworami przy piaście wirnika) tworzy różnicę ciśnień (efekt Bernoulliego), która aktywnie zasysa H2 z przestrzeni nad cieczą przez drążony wał do strefy o wysokim ścinaniu wirnika, gdzie jest rozpraszany na drobne bąbelki (0,5-2 mm). Ten samoczynny mechanizm gazowania osiąga współczynniki przenoszenia masy gaz-ciecz kLa = 0,1-0,5 s⁻¹ bez zewnętrznej dyszy – 2-5* razy wyższe niż w systemach z dyszą i turbiną Rushtona przy równej mocy. Szybkość wykorzystania H2 zbliża się do 95-98% (w porównaniu do 60-80% w systemach z dyszą), co jest kluczowe dla drogich katalizatorów uwodornienia i produktów farmaceutycznych.

P: Co to jest klasyfikacja krytyczności Stoessela i jak jest stosowana do projektowania reaktorów uwodornienia?

O: Klasyfikacja Stoessela ocenia zagrożenie termiczne reakcji egzotermicznych w trybie wsadowym/półwsadowym przy użyciu danych kalorymetrycznych (RC1e lub DSC). Uwzględnia: ΔTad (adiabatyczny wzrost temperatury), MTSR (Maksymalna Temperatura Reakcji Syntezy – temperatura osiągnięta, jeśli wszystkie zgromadzone reagenty reagują adiabatycznie) i Tdec (temperatura, w której rozpoczyna się rozkład). Klasa 1: ΔTad < 50°C, MTSR < Tdec – bezpieczne ze standardowym chłodzeniem. Klasa 2: 50 < ΔTad Tdec – wymaga wtrysku inhibitora lub awaryjnego gaszenia. Klasa 4-5: rozkład jest szybki i niepowstrzymany – wymaga inherentnie bezpiecznego projektu (zmniejszona wielkość partii, przepływ ciągły). Reakcje uwodornienia są zazwyczaj Klasy 2-3 ze względu na wysokie ΔH (-120 do -250 kJ/mol), wymagając solidnych systemów chłodzenia awaryjnego i zabezpieczeń.
