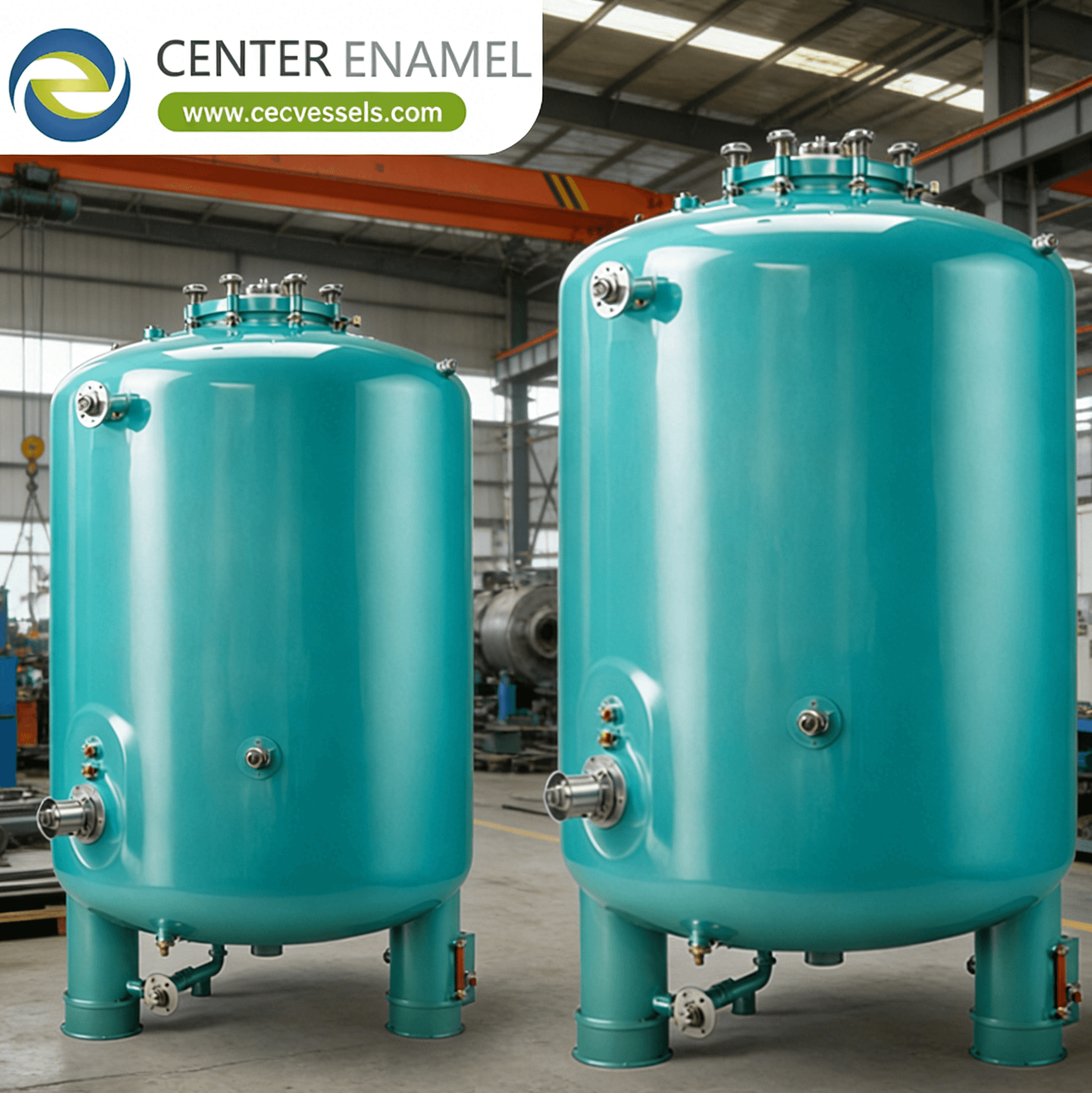

Czym jest reaktor w zakładzie przemysłowym? Projekt, integracja i zastosowania

Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Center Enamel
Orzecznictwo: ISO 9001,CE, NSF/ANSI 61, WRAS, ISO 28765, LFGB, BSCI, ISO 45001
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestawy
Cena: 2000
Czas dostawy: 2 miesiące
Zasady płatności: L/C, T/T
Możliwość Supply: 200 zestawów/dni

Szczegółowe informacje

Opis produktu

Czym jest reaktor w instalacjach procesowych? Projekt, integracja i zastosowania

Odpowiedź na kluczowe pytanie: Czym jest reaktor w instalacjach procesowych i jak integruje inżynierię reakcji chemicznych z systemami sterowania na poziomie instalacji, pomocniczymi i bezpieczeństwa? Reaktor w instalacji procesowej to podstawowa jednostka konwersji w zakładzie produkcyjnym chemicznym, zaprojektowana jako zintegrowany system łączący kinetykę reakcji, wymianę ciepła (U = 300-1500 W/m²K), mieszanie (konfiguracje CSTR, PFR lub złoże stałe) oraz systemy bezpieczeństwa. Wielkość reaktorów jest określana przez *liczbę Damköhlera* Da = k·τ (gdzie k to stała szybkości reakcji, a τ to czas przebywania), a ich wydajność produkcyjna wynosi od 1000 do 500 000 ton rocznie. Integracja z *Rozproszonym Systemem Sterowania (DCS)* z częstotliwością skanowania 1-10 Hz umożliwia monitorowanie temperatury, ciśnienia, składu i przepływu w czasie rzeczywistym, a *Zaawansowane Sterowanie Procesem (APC)* i *Technologia Analizy Procesu (PAT)* optymalizują wydajność i selektywność w granicach ±0,5% celów projektowych.

1. Podstawowe zasady projektowania reaktorów w instalacjach procesowych

Projekt reaktora w instalacji procesowej integruje inżynierię reakcji chemicznych (kinetyka, termodynamika, zjawiska transportu) z inżynierią mechaniczną (materiały, ciśnienie, wymiana ciepła) oraz sterowaniem procesem (instrumentacja, bezpieczeństwo, optymalizacja). Zintegrowany projekt opiera się na trzech zasadach:

  • **Wybór reaktora i analiza liczby Damköhlera:** *Liczba Damköhlera* Da = k·τ określa stosunek szybkości reakcji do szybkości transportu konwekcyjnego. Dla Da > 1 reakcja jest szybsza niż mieszanie—reaktor zachowuje się jak PFR lub reaktor wsadowy. Dla Da 50 (przepływ tłokowy z minimalnym mieszaniem wstecznym), Pe < 1 (w pełni wymieszany CSTR). Dla reakcji pierwszego rzędu w PFR konwersja X = 1 - exp(-Da); dla CSTR X = Da/(1+Da). Wybór między CSTR a PFR zależy od rzędu reakcji, wymagań dotyczących selektywności i zarządzania ciepłem—CSTR zapewnia jednorodną temperaturę dla reakcji egzotermicznych, podczas gdy PFR osiąga wyższą konwersję na przejście dla reakcji ograniczonych równowagą.
  • **Integracja wymiany ciepła i zarządzanie termiczne:** Reaktory egzotermiczne wymagają ciągłego odprowadzania ciepła w celu utrzymania pracy izotermicznej i zapobiegania ucieczce termicznej. *Ogólny współczynnik przenikania ciepła* U = 1/(1/hi + tw/kw + 1/ho + zanieczyszczenia) wynosi od 300-500 W/m²K dla CSTR z płaszczem (z wyłożeniem szklanym zmniejszającym U o 30-40%), 500-1000 W/m²K dla CSTR z wężownicą wewnętrzną i 800-1500 W/m²K dla PFR rurowo-płaszczowych. *Kryterium ucieczki termicznej* (klasa krytyczności Stoessela) klasyfikuje generowanie ciepła reakcji w stosunku do zdolności chłodzenia: Klasa 1 (bezpieczna, ΔTad 200°C wymagające chłodzenia awaryjnego lub gaszenia). W przypadku reakcji podatnych na ucieczkę termiczną (nitrowanie, polimeryzacja) systemy *chłodzenia awaryjnego* i *wtrysku inhibitorów* są określone zgodnie z metodologią DIERS (Design Institute for Emergency Relief Systems).
  • **Integracja DCS i zaawansowane sterowanie procesem:** Reaktor jest wyposażony w: przetworniki temperatury (RTD PT100, 3-przewodowe, ±0,5°C) w 5-20 lokalizacjach; przetworniki ciśnienia (pojemnościowe lub piezorezystancyjne, ±0,1% FS) na dopływie, w reaktorze i na zaworze bezpieczeństwa; przepływomierze (Coriolis dla masy, ±0,5%; magnetyczne dla cieczy przewodzących, ±0,2%; wirnikowe dla gazu, ±1%); oraz analizatory składu (FTIR, NIR lub GC online z czasem cyklu 1-5 minut) dla *PAT (Technologia Analizy Procesu)*. DCS skanuje z częstotliwością 1-10 Hz, a pętle sterowania PID zarządzają temperaturą (kaskada: temp. reaktora → temp. dopływu płaszcza → zawór pary/chłodzenia), ciśnieniem (regulator ciśnienia zwrotnego dla reaktorów fazy gazowej) i przepływem dopływu (sterowanie proporcjonalne dla bilansu stechiometrycznego). *APC (Zaawansowane Sterowanie Procesem)* wykorzystuje sterowanie predykcyjne oparte na modelu (MPC) do optymalizacji interakcji wielowymiarowych, zmniejszając zmienność o 30-60% w porównaniu do sterowania PID pojedynczą pętlą.

2. Główne typy reaktorów w instalacjach procesowych

Przemysłowe instalacje procesowe wykorzystują konfiguracje reaktorów dopasowane do chemii reakcji, skali produkcji i ekonomiki procesu. Trzy konfiguracje reprezentują dominujące projekty w produkcji chemicznej:

  • **Reaktor z mieszadłem ciągłym (CSTR):** Te naczynia ASME (1-50 m³, 0,1-10 MPa) posiadają mieszadło mechaniczne (wirnik Rushtona lub łopatkowy, D/T = 0,33-0,5, N = 50-300 obr./min) utrzymujące niemal jednorodną temperaturę i stężenie. *Rozkład czasu przebywania (RTD)* jest zgodny z modelem szeregu zbiorników, z liczbą Pecleta Pe < 1 dla pojedynczego, dobrze wymieszanego zbiornika. CSTR są preferowane dla: reakcji fazy ciekłej wymagających jednorodnej temperatury (polimeryzacja, estryfikacja), reakcji o niskiej wrażliwości selektywności na konwersję oraz procesów wymagających ciągłego dodawania/usuwania katalizatora. Kaskady wielu CSTR (3-5 zbiorników) przybliżają zachowanie PFR dla wyższej konwersji na przejście, z konwersją X_n = 1 - (1+Da·n)⁻ⁿ dla n równolicznych CSTR w szeregu.
  • **Reaktor przepływu tłokowego (PFR) / Reaktor rurowy:** Te reaktory rurowo-płaszczowe lub pojedyncze reaktory rurowe ASME (średnica wewnętrzna rury 25-100 mm, długość 5-50 m) osiągają zachowanie przepływu tłokowego z minimalnym mieszaniem osiowym (Pe > 50). *Szybkość przestrzenna* SV = v/L = 1/τ określa przepustowość na jednostkę objętości reaktora. PFR są preferowane dla: reakcji fazy gazowej (reformowanie parą, częściowe utlenianie), reakcji ograniczonych równowagą wymagających wysokiej konwersji na przejście oraz szybkich reakcji, gdzie wąski rozkład czasu przebywania maksymalizuje selektywność. Dla egzotermicznych reakcji fazy gazowej konfiguracje wielorurowe (tysiące rur o średnicy 25-50 mm w płaszczu, z katalizatorem w rurach i chłodzeniem po stronie płaszcza) zapewniają powierzchnie wymiany ciepła od 50 do 500 m²/m³ objętości reaktora.
  • **Reaktor katalityczny z złożem stałym:** Te naczynia ASME (średnica 0,5-20 m, wysokość 2-30 m) zawierają stałe złoże cząstek katalizatora (wytłaczane lub kuliste o średnicy 3-10 mm), przez które przepływa płyn. *Równanie Erguna* ΔP/L = 150·μ·v·(1-ε)²/(dp²·ε³) + 1,75·ρ·v²·(1-ε)/(dp·ε³) przewiduje spadek ciśnienia (zwykle 0,01-0,5 bar/m), ograniczając rozmiar cząstek katalizatora i szybkość przepływu. Reaktory z złożem stałym służą do: reformingu katalitycznego (Pt-Sn/Al2O3, 400-550°C, 0,5-3 MPa), syntezy metanolu (Cu-ZnO-Al2O3, 200-300°C, 5-10 MPa) i syntezy amoniaku (Fe-K2O-Al2O3, 400-550°C, 10-30 MPa). Konstrukcje z przepływem radialnym (wewnętrznym lub zewnętrznym przez pierścieniowe złoża katalizatora) zmniejszają spadek ciśnienia o 50-80% w porównaniu do przepływu osiowego dla naczyń o dużej średnicy.

Macierz porównania typów reaktorów w instalacjach procesowych

Typ reaktora

Model mieszania

Wymiana ciepła (U)

Zakres pojemności

CSTR

Wymieszany wstecznie (Pe < 1)

300-1000 W/m²K (płaszcz/wężownica)

1-50 m³ na naczynie

PFR / Rurowy

Przepływ tłokowy (Pe > 50)

800-1500 W/m²K (rurowo-płaszczowy)

0,1-10 m³ na pakiet rur

Złoże stałe

Przepływ tłokowy z ΔP (Ergun)

100-400 W/m²K (złoże-ściana)

1-500 m³ objętości katalizatora

Najczęściej zadawane pytania (FAQ)

P: Czym jest liczba Damköhlera i jak kieruje wyborem reaktora?

O: Liczba Damköhlera Da = k·τ to stosunek szybkości reakcji (charakteryzowanej przez stałą szybkości k) do szybkości przepływu konwekcyjnego (charakteryzowanej przez czas przebywania τ). Dla Da > 1 reakcja jest szybsza niż czas przebywania płynu—pełna konwersja jest osiągalna w reaktorze PFR lub wsadowym. Dla Da < 0,1 reakcja jest wolna w porównaniu do mieszania—odpowiedni jest CSTR z jednorodnym stężeniem. Dla pośrednich wartości Da (0,1-1) wybór zależy od wymagań dotyczących selektywności: CSTR zapewniają jednorodne warunki (lepsze dla selektywności wrażliwej na temperaturę), podczas gdy PFR zapewniają wąskie rozkłady czasu przebywania (lepsze dla reakcji kolejnych, gdzie pożądany jest produkt pośredni).

P: Jak DCS integruje się z reaktorem w instalacji procesowej w celu zapewnienia bezpieczeństwa i optymalizacji?

O: DCS integruje się na trzech poziomach: (1) podstawowe sterowanie regulacyjne—pętle PID utrzymujące temperaturę, ciśnienie, poziom i przepływ na zadanych wartościach (częstotliwość skanowania 1-10 Hz, wykonanie pętli 100-500 ms); (2) systemy bezpieczeństwa (SIS)—niezależne sterowniki logiczne zgodnie z IEC 61511, które inicjują wyłączenie, chłodzenie awaryjne lub dekompresję, gdy zmienne procesowe przekroczą bezpieczne limity (ocena SIL 1-3, czas reakcji 1-5 sekund); (3) zaawansowane sterowanie procesem (APC)—sterowanie predykcyjne oparte na modelu (MPC) optymalizujące interakcje wielowymiarowe (np. wydajność vs selektywność vs koszt mediów) przy użyciu modeli opartych na pierwszych zasadach lub empirycznych. Analizatory online (PAT) dostarczają dane o składzie w czasie rzeczywistym do APC, umożliwiając sterowanie z uwzględnieniem sprzężenia zwrotnego, które przewiduje zakłócenia, zanim wpłyną one na jakość produktu.

P: Co to jest klasyfikacja krytyczności Stoessela i dlaczego jest ważna dla bezpieczeństwa termicznego reaktora?

O: Klasyfikacja Stoessela (opracowana przez Francisa Stoessela z Ciba-Geigy) kategoryzuje zagrożenie termiczne reakcji egzotermicznych na podstawie: ΔTad (adiabatyczny wzrost temperatury, jeśli wszystkie reagenty zareagują bez odprowadzania ciepła), MTSR (Maksymalna Temperatura Reakcji Syntezy—temperatura osiągnięta, jeśli wszystkie zgromadzone reagenty zareagują adiabatycznie) oraz temperatury, w której rozpoczyna się reakcja rozkładu. Klasa 1: ΔTad < 50°C, MTSR poniżej punktu rozpoczęcia rozkładu—bezpieczne ze standardowym chłodzeniem. Klasa 2: 50 < ΔTad < 200°C, MTSR zbliża się do punktu rozkładu—wymaga chłodzenia awaryjnego. Klasa 3: MTSR przekracza punkt rozpoczęcia rozkładu—wymaga gaszenia, wtrysku inhibitorów lub awaryjnego uwolnienia o wielkości określonej zgodnie z DIERS. Klasa 4-5: rozkład jest szybki i samoprzyspieszający się—wymaga inherentnie bezpiecznego projektu (zmniejszona wielkość partii, przepływ ciągły).

P: Co decyduje o wyborze między reaktorem z złożem stałym a reaktorem fluidalnym dla procesów katalitycznych?

O: Reaktory z złożem stałym są prostsze (brak unoszenia katalizatora, mniejsze zużycie katalizatora, niższy spadek ciśnienia w konstrukcjach radialnych), ale cierpią na: gorące punkty temperaturowe (do 50°C powyżej średniej) w reakcjach egzotermicznych, trudność w regeneracji katalizatora (wymaga zatrzymania pracy) i ograniczenia wymiany ciepła (U = 100-400 W/m²K). Reaktory fluidalne osiągają niemal izotermiczną pracę (gorące punkty < 5°C), umożliwiają regenerację katalizatora online (CCR—ciągła regeneracja katalizatora) i mają doskonałą wymianę ciepła (U = 500-2000 W/m²K), ale wymagają: rozmiaru cząstek katalizatora 20-150 μm (dla fluidyzacji), wyższego spadku ciśnienia na jednostkę (0,5-1,0 bar) i radzą sobie ze zużyciem katalizatora (wymiana 0,1-1%/dzień). Reaktory fluidalne są preferowane dla: FCC (Fluid Catalytic Cracking), MTO (Methanol-to-Olefins) i egzotermicznych reakcji ograniczonych równowagą.

Tagi: Reaktor ze stali nierdzewnej, System reaktora chemicznego, Przemysłowy reaktor chemiczny
