| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Center Enamel |
| Orzecznictwo: | ISO 9001,CE, NSF/ANSI 61, WRAS, ISO 28765, LFGB, BSCI, ISO 45001 |
| Minimalne zamówienie: | 1 zestawy |
| Cena: | 2000 |
| Czas dostawy: | 2 miesiące |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 200 zestawów/dni |
|
Szczegółowe informacje |
|||

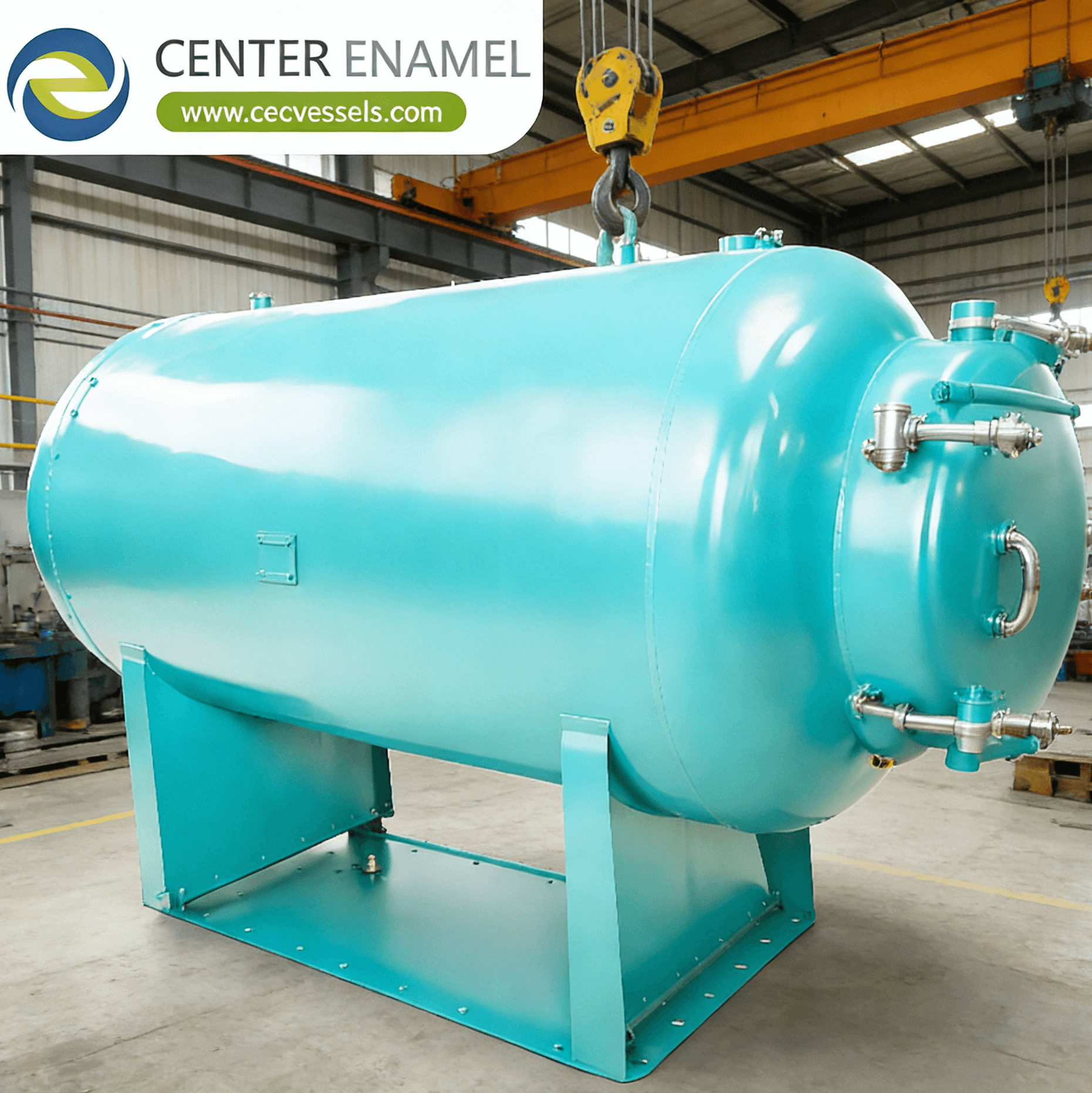

Czym jest wielkogabarytowy kocioł ciśnieniowy? Projektowanie, produkcja i zastosowania
Odpowiedź na kluczowe pytanie: Czym jest wielkogabarytowy kocioł ciśnieniowy i jakie wyzwania inżynieryjne odróżniają go od standardowych urządzeń ciśnieniowych? Wielkogabarytowy kocioł ciśnieniowy to kocioł ciśnieniowy zgodny z ASME Section VIII Division 2 lub Division 3, o masie przekraczającej około 100 ton, grubości ścianek od 50 do 300 mm, średnicach od 2 do 7 metrów i długościach od 10 do 40 metrów. Kotły te—zazwyczaj reaktory hydroprocesowe, konwertery amoniaku lub konstrukcje osłonowe reaktorów jądrowych—wymagają specjalistycznego kucia płyt grubościennych, wieloprzejściowego spawania zautomatyzowanym spawaniem pod topnikiem (SAW), wydłużonych cykli obróbki cieplnej po spawaniu (PWHT) w temperaturze 620-690°C przez 4-12 godzin oraz zaawansowanych badań nieniszczących, w tym ultradźwięków z macierzą fazową i TOFD (Time-of-Flight Diffraction) do wykrywania wad objętościowych.
1. Podstawowe zasady projektowania i produkcji
Projektowanie wielkogabarytowych kotłów ciśnieniowych wykracza poza standardowe obliczenia ASME Section VIII Division 1, aby uwzględnić rozkład naprężeń w grubych ściankach, ograniczenia dotyczące produkcji w terenie, logistykę transportu i spawalność stali wysokostopowych.
2. Główne typy wielkogabarytowych kotłów ciśnieniowych
Wielkogabarytowe kotły ciśnieniowe odgrywają kluczową rolę w przemyśle energetycznym, petrochemicznym i jądrowym. Trzy główne kategorie stanowią większość instalacji kotłów grubościennych:
Matryca porównawcza typów wielkogabarytowych kotłów ciśnieniowych
Typ kotła |
Zastosowanie i standard |
Grubość ścianki |
Zakres masy |
Reaktor hydroprocesowy |
HDT/HCK, ASME VIII Div.2 |
100-250 mm (2.25Cr-1Mo-V) |
500-1500 ton |
Konwerter amoniaku/metanolu |
Haber-Bosch, ASME VIII Div.2 |
80-200 mm (Cr-Mo) |
200-600 ton |
RPV jądrowy |
PWR/BWR, ASME III + XI |
150-250 mm (SA-508 Gr.3) |
300-400 ton |
Najczęściej zadawane pytania (FAQ)
P: Dlaczego ASME Section VIII Division 2 ma zastosowanie do wielkogabarytowych kotłów ciśnieniowych zamiast Division 1?
O: Division 2 (zasady alternatywne) dopuszcza wyższe naprężenia projektowe (do 1/3 wytrzymałości na rozciąganie w porównaniu do 1/3.5 w Div.1), co skutkuje cieńszymi ściankami i mniejszą masą—ale wymaga bardziej rygorystycznego projektowania opartego na analizie (FEA), surowszych wymagań NDE (100% UT lub RT w porównaniu do wyrywkowego RT) i obowiązkowych programów zapewnienia jakości. Dla kotłów o grubości ścianki powyżej 50 mm oszczędności materiałowe (10-20%) równoważą wyższe koszty inżynieryjne i produkcyjne, co czyni Division 2 ekonomicznym wyborem.
P: Czym jest TOFD i dlaczego jest preferowane do inspekcji spoin grubościennych kotłów?
O: TOFD (Time-of-Flight Diffraction) wykorzystuje dwie sondy z wiązką skośną, które nadają i odbierają podłużne fale ultradźwiękowe. Gdy wiązka napotka krawędź wady, dochodzi do dyfrakcji, a różnica czasu przelotu między krawędzią a odbiciem od dna precyzyjnie lokalizuje i określa rozmiar wady (dokładność ±1 mm w głębokości). W przeciwieństwie do badań radiograficznych (RT), TOFD może badać ścianki o grubości do 300+ mm, zapewnia trwałe dane cyfrowe do porównania w trakcie eksploatacji i wykrywa wady płaskie (pęknięcia, brak przetopu), które RT często pomija. ASME Code Case 2235 zezwala na stosowanie TOFD jako zamiennika RT na spoinach ≥ 12,7 mm.
P: Jak osiąga się terenowe PWHT dla dużych kotłów, które nie mieszczą się w piecu warsztatowym?
O: Terenowe PWHT wykorzystuje ceramiczne grzałki koralikowe (elementy grzejne) owinięte wokół strefy spawania, zamknięte w izolacyjnych kocach termicznych. Temperatura jest kontrolowana przez termopary przyspawane do powierzchni kotła w odstępach 300-600 mm, utrzymując 620-690°C ± 14°C przez obliczony czas wygrzewania (1 godzina na 25 mm grubości). *Parametr Larsona-Millera* LMP = T × (20 + log t) × 10⁻³ potwierdza, że terenowe PWHT osiąga równoważne odprężenie naprężeń do obróbki w piecu warsztatowym. Różnice temperatur między strefami ogrzewanymi i nieogrzewanymi są ograniczone do 150°C/m długości osiowej, aby zapobiec zniekształceniom spowodowanym gradientem termicznym.
P: Jakie są opcje transportu dla kotłów ciśnieniowych przekraczających 120 ton?
O: Istnieją trzy opcje: (1) transport drogowy SPMT (Self-Propelled Modular Transporter) do 200+ ton, wymagający analizy trasy, wzmocnienia mostów i zezwoleń na transport nocny; (2) transport barkami lub rzekami dla kotłów produkowanych w pobliżu dróg wodnych, obsługujący 500-1500 ton z bezpośrednim załadunkiem z doku produkcyjnego; (3) produkcja w terenie, gdzie materiał płytowy jest transportowany, a kocioł jest montowany, spawany, poddawany PWHT i testowany na miejscu pod tymczasowymi osłonami. Wybór zależy od masy kotła, lokalizacji obiektu i analizy kosztów porównawczych (produkcja w warsztacie + transport vs. produkcja w terenie).
